簡介

礦用電纜是煤礦用電纜的簡稱，礦用電纜均為阻燃電纜，都應經過安標國家礦用產品安全標志中心頒發礦用產品安全標志證書。

既然提到礦用電纜均為阻燃電纜，我們順帶說下礦用電纜的阻燃機理：礦用電纜的絕緣和護套材料中加入阻燃劑，燃燒反應的熱作用下，位于凝聚相的阻燃劑分解吸熱，使凝聚相內溫度上升減慢，延緩了材料的熱分解速度；阻燃劑受熱分解后，釋放出連鎖反應自由基電纜，使火焰、連鎖反應的分支中斷，減緩了氣相反應速度；催化凝聚相熱分解固相產物，焦化層或泡沫層的形成加強了這些層狀硬殼阻礙熱傳遞的作用；在熱作用下，阻燃劑出現吸熱性相變，物理性地阻止凝聚相內溫度升高。

適用范圍

礦用橡套軟電纜適用于工頻額定電壓U0/U 8.7/10KV及以下礦用動力裝置用移動敷設的電纜。

使用特性

● 工頻額定電壓U0/U為380/660V、660/1140V、1.9/3.3kv、3.6/6kv、6/10KV、8.7/10KV、300/500V。

●電纜導體的最高允許工作溫度：65℃ 90℃

● 電纜允許最低的工作環境溫度為-35℃

● 電纜彎曲半徑：不大于電纜外徑的6倍。

礦用電纜包括mc電纜，mcp電纜，mz電纜，mzp電纜，myq電纜，my電纜，mcptj電纜，myptj電纜，mvv電纜，mkvv電纜，myjv電纜，mkyjv電纜，mhyv電纜，ugf電纜，高壓礦用電纜，10kv橡套電纜，6kv礦用電纜，礦用移動電纜，礦用阻燃電纜，mcpt電纜，礦用橡套電纜。

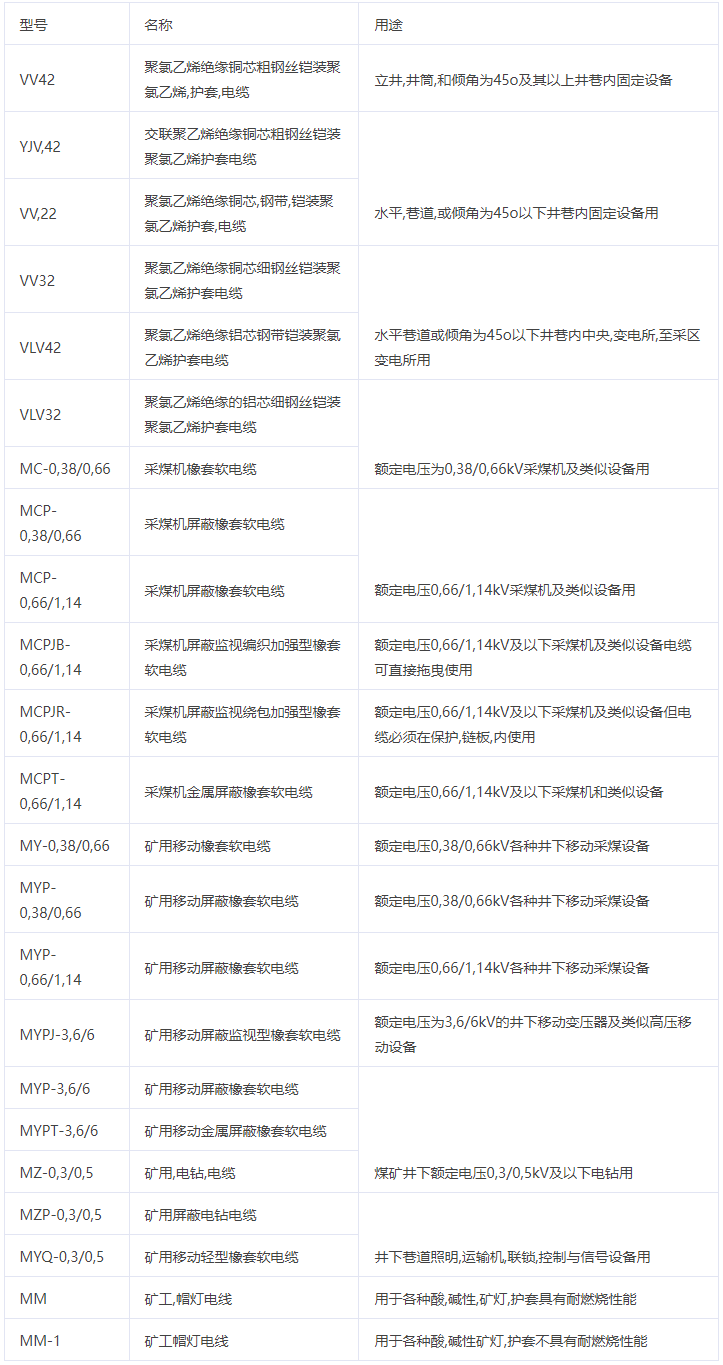

礦用電纜規格型號及用途表

礦井供電系統中，高壓供電線路一般都采用鎧裝電纜，其故障率相對低壓供電所采用的要少得多。采區供電是供電系統中的薄弱環節，工作環境又較差，因而如何選擇電纜的型號與截面，關系到供電運行的安全。下面介紹電纜的選型和電纜截面的選擇方法。

電纜型號的選擇

電纜型號的選擇，與供電的可靠性、安全性及是否經濟合理有很大的關系?！睹旱V安全規程》第四百六十七條對電纜的選用制定了如下選擇要求：

1.電纜實際敷設地點的水平差應與規定的電纜允許敷設水平差相適應。

2.電纜應帶有供保護接地用的足夠截面的導體。

3.嚴禁采用鋁包電纜。

4.必須選用經檢驗合格的并取得煤礦礦用產品安全標志的阻燃電纜。

5.電纜主線芯的截面應滿足供電線路負荷的要求。

6.對固定敷設的高壓電纜要求：

（1）在立井井筒或傾角45°其以上的井巷內，應采用聚氯乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜、交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜。

（2）在水平巷道或傾角45°以下的井巷內，應采用聚氯乙烯絕緣鋼帶或細鋼絲鎧裝聚氯乙烯護套電力電纜、交聯乙烯鋼帶或細鋼絲鎧裝聚氯乙烯護套電力電纜。

（3）在進風斜井、井底車場及其附近、中央變電所至采區變電所之間，可以采用鋁芯電纜；其他地點必須采用銅芯電纜。

（4）固定敷設的低壓電纜，應采用Mw鎧裝或非鎧裝電纜或?qū)?yīng)電壓等級的移動橡套軟電纜。

（5）非固定敷設的高低壓電纜，必須采用符合Mr818標準的橡套軟電纜。移動式和手持式電氣設備應使用專用橡套電纜。

（6）照明、通信、信號和控制用的電纜，應采用鎧裝通信電纜、橡套電纜或M、廠、廠型塑力纜。

（7）低壓電纜不應采用鋁芯，采區低壓電纜嚴禁采用鋁芯。

電纜截面的選擇

電纜截面的選擇包括高壓電纜截面的選擇和低壓電纜截面的選擇，并以低壓電纜截面的選擇為主。

一般采區低壓供電線路都比較長，在運行中電纜流過電流會產生壓降而發熱。為保證電纜和電動機的正常工作，在選擇電纜截面時，應遵守以下四條原則：

（1）電纜正常運行時，其實際溫升應不超過絕緣所允許的最高溫升。

（2）按電纜線路工作時的允許電壓損失進行選擇。

（3）電纜截面的選擇要滿足機械強度的要求。

礦用電纜是指煤礦開采工業使用的地面設備和井下設備用電線電纜產品。其中包括采煤機、運輸機、通信、照明與信號設備用電纜以及電鉆電纜、帽燈電線和井下移動變電站用的電源電纜等。

提高壽命

在使用過程中采煤機電纜局部的彎曲半徑遠遠小于標準規定的電纜的彎曲半徑,電纜長期頻繁受到過度彎曲、拉伸等兩種以上應力的復合作用，再加上控制線芯導體截面遠遠小于電纜主線芯的導體截面，致使控制線芯的斷芯。

1、增加煤礦用采煤機電纜的柔軟性；

2、增加控制線芯的相對滑移性；

3、增加煤礦用采煤機電纜導體的強度；

4、將導體由原來的束絞結構改為正規絞合,這樣可以增加它的彎曲性能,然后在導體外面進行鋼絲編織,而增加它的強度；

5、控制線芯可以采用鍍錫銅絲和鋼絲混合編織,也是一個不錯的方法。
