用途
適用于額定電壓0. 66/1. 14kV及以下各種井下移動設備的電源連接。
工作條件
1面額定電壓0.38/0.66kV和0.66/1.14kV。
2電纜導體的長期允許工作溫度為65C。
3電纜的最小彎曲半徑為電纜直徑的6倍。
4 黃色護套電纜不得在日光下長期暴露。
規格和主要參數

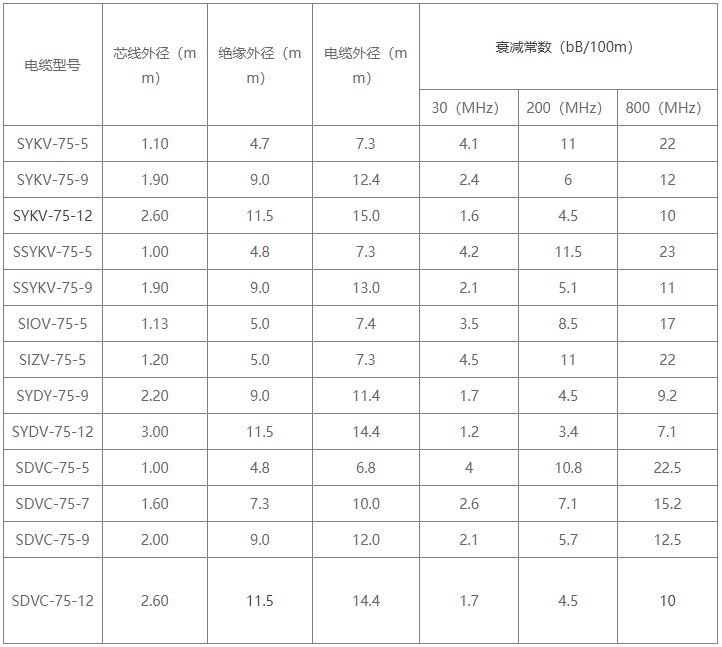

規格和主要參數 電纜型號 芯線外徑 絕緣外徑 電纜外徑 衰減常數（bB/100m） 30（MHz） 200（MHz） 800（MHz） SYKV-75-5 1.10 4.7 7.3 4.1 11 22 SYKV-75-9 1.90 9.0 12.4 2.4 6 12 SYKV-75-12 2.60 11.5 15.0 1.6 4.5 10 SSYKV-75-5 1.00 4.8 7.3 4.2 11.5 23 SSYKV-75-9 1.90 9.0 13.0 2.1 5.1 11 SIOV-75-5 1.13 5.0 7.4 3.5 8.5 17 SIZV-75-5 1.20 5.0 7.3 4.5 11 22 SYDY-75-9 2.20 9.0 11.4 1.7 4.5 9.2 SYDV-75-12 3.00 11.5 14.4 1.2 3.4 7.1 SDVC-75-5 1.00 4.8 6.8 4 10.8 22.5 SDVC-75-7 1.60 7.3 10.0 2.6 7.1 15.2 SDVC-75-9 2.00 9.0 12.0 2.1 5.7 12.5 SDVC-75-12 2.60 11.5 14.4 1.7 4.5 10
煤礦用電纜額定電流
0.66/1.14 kV挪動軟電纜規格：3×10＋1×10 3×16＋1×10 3×25＋1×16 3×35＋1×16 3x50+1x16 3x70+1x16 3x95+1x25 3x120+1x35 3x25+1x50
注：例3x25+1x16表示：動力線芯3x25;地線芯1x16
礦用電纜是煤礦用阻燃電纜的通稱
煤礦用移動動類軟電纜工作電壓：?
額定電流用U0/U表明，企業為kV。U0表明任一主絕緣導體與“地”(金屬材料屏蔽掉、金屬材料套或周邊物質)中間的電壓有效值；U為多芯式電纜線或單芯電纜線系統軟件隨意兩相電導體中間的電壓有效值。
交流系統中，電纜線的額定電壓應最少相當于應用電纜線的系統的標稱電壓，這一標準對U0和U值均可用。
移動類軟電纜取名標準：?
移動類軟電纜的取名由七部分構成：在其中：第一、第二、第三、第四、第五一部分組成電纜線的型號規格；第六、第七、第八一部分組成電纜線的規格型號。
第一部分：用英文大寫字母M表明煤礦用電纜的系列產品編號。?
第二部分：應用應用特點編號，體現電纜線所應用的場所，
C：采煤機用，D，超低溫自然環境用，M：帽燈用，?Y：煤礦開采機器設備（挪動）用，Z：手電鉆用。
第三部分：電纜線的特點編號，B：手工編織提升；J監控或輔助銅芯電纜；P：非金屬材料屏蔽掉；PT：金屬材料屏蔽掉；Q：輕形；R：繞包提升。
第四部分成原材料特點編號，用E表明絕緣層或護線套選用聚氨酯彈性體原材料。絕緣層和護線套均選用硫化橡膠時本一部分省去。E，聚氨酯彈性體原材料
第五部分：表明額定電流U0／U，企業為KV（kV）。
第六部分：表明驅動力線芯數*允差截面，二者之間以“×”聯接。允差截面企業為平方毫米（mm2）
第七部分：表明接地線芯數*允差截面，二者之間?以“×”聯接。允差截面企業為平方毫米（mm2）。
第八部分：表明等分線芯數*允差截面，二者之間以“×”聯接。允差截面企業為立方毫米（mm2）。
第四部分和第五部分中間用“-”聯接；第六部分、第七部分、第八部分中間用“+”聯接。
移動類軟電纜芯規格型號：1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、?
MYPTJ-----礦用移動屏蔽掉金屬材料監控橡套軟電纜
MYP-------礦用移動屏蔽掉橡套電纜(0.66/1.14)?

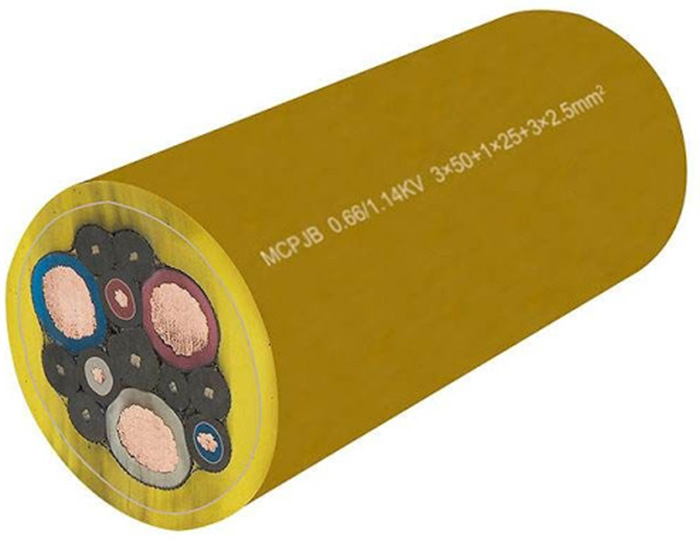

MCP--------礦用采煤機專用型電纜線(采煤機屏蔽掉橡套軟電纜）?
MYJV22-------礦用聚乙烯絕緣層高密度聚乙烯護線套雙鋼鏈鎧裝電纜
