簡介：

防火電纜，現階段應用較廣的防火線纜主要有UL系列阻燃電纜和阻燃低煙無鹵電纜兩大類。在進口產品中主要來自于美洲和歐洲，由于美洲和歐洲的防火電纜標準互不兼容，防火思路有很大的不同，因此，甲方和設計院在選擇產品時都處于被動狀態，各有各的道理，最后往往是按照資金的實際情況來選擇。

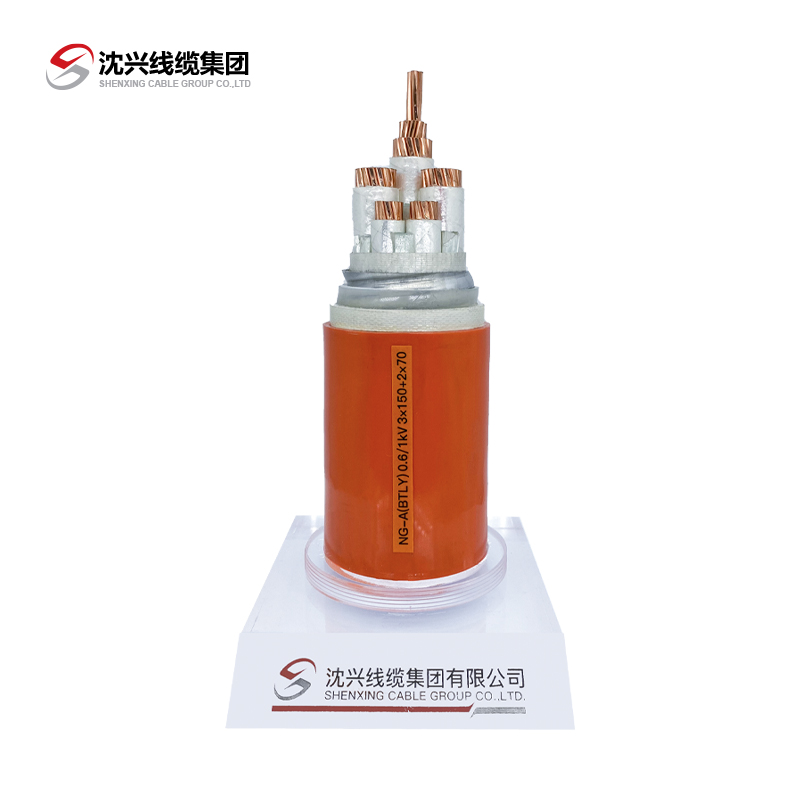

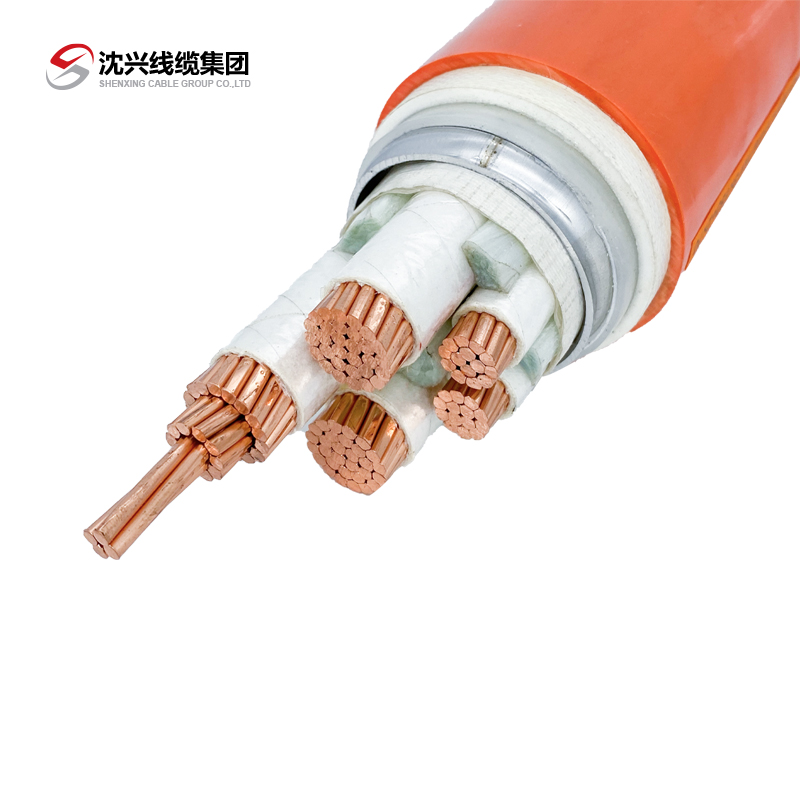

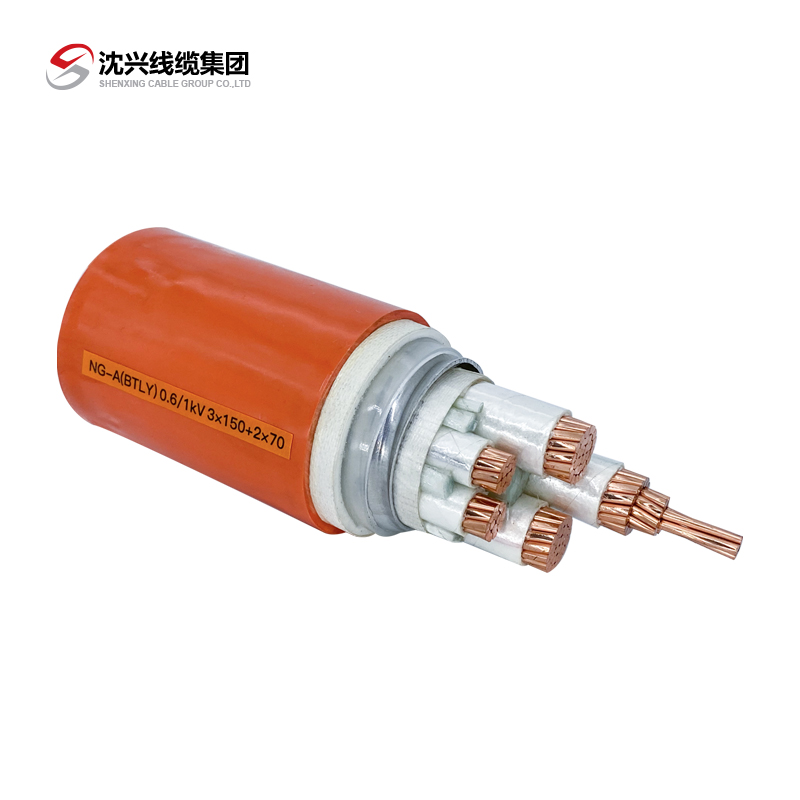

產品描述

1.電纜導體:由高導電率的金屬銅作導體。

2.絕緣層:采用耐高溫,不燃燒的無機礦物質作絕緣材質。

3.隔離層:采用無機礦物質材質。

4.外護層:采用低煙無毒的塑性材質，有良好的防腐蝕特性。

產品的表示方法

1.防火布電線,額定電壓450/75(℃，單芯,2.5℃℃1，

2.表示為:BTTEB-450/750V1x2.5

3.防火電力電纜，額定電壓0.6/1KV.3芯,120mm,

4.表示為:BTTE-0.6/1KV3x120

5.防火控制電纜，額定電力450/750V.6芯，2.5mm表示為:BTTEK-450/750V6x2.5

防火電纜線種類

UL阻燃標準主要有以下幾個等級：CM，CMG，CMX。

1) 增壓級-CMP級（送風燃燒測試/斯泰鈉風道實驗Plenum Flame Test/Steiner TunnelTest）

這是 UL防火標準中要求最高的電纜（Plenum Cable），適用安全標準為UL910，實驗規定在裝置的水平風道上敷設多條試樣，用87.9KW煤氣本生燈（300，000BTU/Hr）燃燒20分鐘。合格標準為火焰不可延伸到距煤氣本生燈火焰前端5英尺以外。光密度的峰值最大為0.5，平均密度值最大為0.15。

這種CMP電纜通常安裝在通風管道或空氣處理設備使用的空氣回流增壓系統中，被加拿大和美國所認可采用。符合UL910標準的FEP/PLENUM材料，阻燃性能要比符合IEC60332-1及IEC60332-3標準的低煙無鹵材料的阻燃性能好，燃燒起來煙的濃度低。

2) 干線級-CMR級（直立燃燒測試Riser Flame Test）

這是 UL標準中商用級電纜（Riser Cable）,適用安全標準為UL1666。實驗規定在模擬直立軸上敷設多條試樣，用規定的154.5KW煤氣本生燈（527，500BTU/Hr）30分鐘。合格標準為火焰不可蔓延到12英尺高的房間的上部。干線級電纜沒有煙霧濃度規范，一般用于樓層垂直和水平布線使用。

3) 商用級-CM級（垂直燃燒測試Vertial Tray Flame Test）

這是 UL標準中商用級電纜（General Purpose Cable），適用安全標準為UL1581。實驗規定在垂直8英尺高的支架上敷設多條試樣，用規定的20KW帶狀噴燈燃燒（70，000BTU/Hr）20分鐘。合格標準為火焰不可蔓延到電纜的上端并自行熄滅。UL1581和IEC60332-3C類似，只是敷設電纜根數不同。商用級電纜沒有煙霧濃度規范，一般僅應用于同一樓層的水平走線，不應用于樓層的垂直布線上。

4) 通用級-CMG級（垂直燃燒測試Vertial Tray Flame Test）

這是 UL標準中通用級電纜（General Purpose Cable），適用安全標準為UL1581。商用級和通用級的測試條件類似，同為加拿大和美國認可使用。通用級電纜沒有煙霧濃度規范，一般僅應用于同一樓層的水平走線，不應用于樓層的垂直布線上。

5) 家居級- CMX級（垂直燃燒測試Vertial Wire Flame Test）

這是 UL標準中家居級電纜（Restricted Cable），適用安全標準為UL1581，VW-1。實驗規定試樣保持垂直，用試驗用的噴燈燃燒（30，000 TU/Hr）15秒鐘，然后停止15秒鐘，反復5次。合格標準為余火焰不可超過60秒鐘，試樣不可燒損25%以上，墊在底部的外科用棉不可被落下物引燃。UL1581-VW-1和IEC60332-1類似，只是燃燒的時間不同。這種等級也沒有煙霧或毒性規范，僅用于敷設單條電纜的家庭或小型辦公室系統中。這類電纜不應成捆敷設使用，必須套管。

使用環境

礦物軟防火電纜連續工作溫度為250℃，在950℃-1000℃時可持續供電3小時，短時間或非常時期可接近銅的熔點1083℃工作。由于礦物絕緣電纜具有的優異性能，因此，它適用于額定電壓1000V以下的線路。

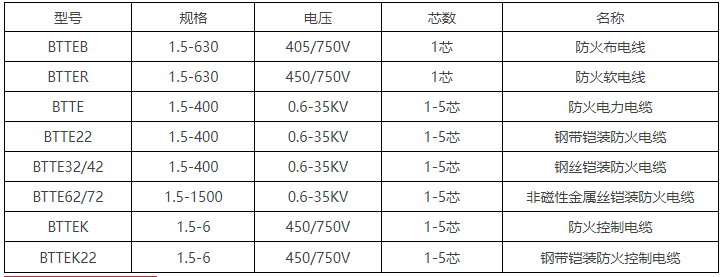

型號規格

低煙無鹵線纜（LSOH）

低煙無鹵線纜顧名思義就是遇火后發煙量少，不含鹵素的線纜。低煙無鹵的原則就是讓線纜在火焰中燃燒時不會產生很多的毒氣和煙霧，從而讓人們?cè)谌紵胁粫?huì)造成很大的傷亡，大大提高了人們?cè)诨馂?zāi)中的生還率。

低煙無鹵線纜的測試要求，符合三方面要求：

1、阻燃性要求：低煙無鹵纜線必須具有阻燃性。其阻燃等級有兩個，分別要求符合IEC 60332.1（單根電纜垂直燃燒測試）和IEC 60332.3C（成束電纜垂直燃燒傳播測試）。其中IEC 60332.1的阻燃要求使用普通的纜線阻燃要求，而IEC60332.3C則要求比較高，屬于干線級的阻燃要求。

2、煙密度要求：低煙無鹵纜線要進行煙密度測試。它是在一個密閉的空間中用火燃燒線纜，待火焰熄滅后測試最終的室內煙密度，要求在有煙的情況下，透光能力能夠達到60%，這樣就確保人們?cè)跓熿F中能夠看見道路。

3、毒性要求：目前的毒性測試方法有數種，如小白鼠試驗等等。在低煙無鹵纜線中采用的是鹵酸氣體釋放量測試（用于低鹵測試）和氣體酸度測試（用于無鹵測試）。其測試原理是對低煙無鹵材料在高溫下（分別為800℃和935℃）所產生的氣體進行分析的方法確定鹵素含量。

有些資料上介紹IEC 60332.1等同于UL的CM級要求（IEC 60332.2是細徑纜線的測試方法，即不能使用60332.1測試時使用的替代測試方法）、IEC60332.3C等同于UL的CMR級要求。事實上，這4個標準的測試方法并不相同，無法直接對比。綜上所述，形成了兩個系列的線纜，一種是美國的CMX高阻燃纜線（美國標準中明確要求CMX纜線含鹵素，以提高纜線分解的溫度）；另一種是歐洲的FR/LSOH阻燃/低煙無鹵線纜。

產品特性

為了確保數據的安全，人們就希望在發生火災后，能后有足夠的時間在整個網絡癱瘓前將所有數據回籠，并將他們轉移到安全的地方，將數據流失的可能性降到最低。因此，在纜線的標準中，還有一類防火標準，稱之為“線路完整性”標準。它的目標是纜線在火場中仍然能保持線路暢通，質地柔軟易拖拽，讓電源和信息仍然能夠正常傳輸。因此符合系列完整性要求的線纜也被稱之為防火纜線和柔性防火電纜。

目前常見的防火纜線水平有兩類：

1、中國標準：在750℃時，仍然能夠繼續工作90分鐘（E90）。

2、德國標準：在800-850℃時，仍然能夠繼續工作180分鐘（FE180）。

雖然最新發布的中國數據中心標準要求所有線纜采用CMP級綜合布線纜線，即其能夠在500℃的溫度時，仍然能夠不損毀，正常傳輸數據，為信息緊急備份留下一定的時間，但是其并不能滿足國家標準中對于防火線纜的要求，其并不能稱之為防火耐火電纜

主要性能

防火性能：

由于礦物電纜全都是采用無機物組成，它本身不會引起火災，不可能燃燒或助燃，更不會產生毒性氣體,即使外有在火焰的燃燒，電纜仍可正常工作?；鹎榍宄?，電纜無需更換，是一種真正意義上的鋼帶鎧裝防火電纜，為消防線路提供了萬無一失的保證，通過了國際電工委員會IEC331的試驗。

載流量大：

由于礦物絕緣電纜正常使用溫度可以達到250℃，IEC60702規定礦物絕緣電纜連續工作溫度是105℃這是考慮到終端密封材料和安全需要.即使這樣.它的截流星還遠遠超過其他電纜，因?yàn)檠趸V粉具有比塑料更好的導體系數，所以同樣的工作溫度，截流星更大，對于16mm以上的線路，可以降低一個截面，對不允許人接觸的地方，可以降低兩個截面。

防水、防爆、耐腐蝕：

由于電纜采用低煙無鹵高阻燃材料作護套具有高耐腐蝕性（塑料外護套只是在個別化學品腐蝕的場合才需要），導體、絕緣及護套三者間致密壓實體。因而使其不但具有防止水、潮氣、油及一些化學物質的侵害，因而實用于有爆炸危險的地方和各種防爆設備、器材的連線。

過載保護:

線路過載時，塑料電纜會因?yàn)檫^(guò)電流或過電壓而導致絕緣發熱或擊穿。而對于礦物絕緣電纜，只要發熱達不到銅的熔點溫度，電纜不會受損。即使瞬間擊穿,擊穿點處氧化鎂高溫也不會形成碳化物。過載清除后,電纜性能不會發生變化，仍可繼續正常使使用。

工作溫度高:

由于絕緣層氧化鎂的熔點溫度遠高于銅的熔點溫度，因而電纜最高正常工作高溫可達250℃.短期可在接近銅的熔點溫度1083℃下繼續運作。

屏蔽性能強:

電纜銅護套是最好的屏蔽保護層，即可防止電纜本身對其他線纜的干擾，又可防止外界磁場對自身得干擾。

壽命長:

由于電纜由無機材料組成，因而不會變老I其使用期限最低達百年以上。且該電纜可伴隨設備移位或線路改造而重新拆裝、重復使用。

外徑小、重量輕：

和同規矩塑料電纜相比，礦物絕緣電纜外徑減小50%,重星減輕30%，既可減小占用空間，又便于安裝。

抗輻射能力高：

由于電纜組成材料均為無機物,具有有效的中子俘獲截面，并且保持很高的絕緣電阻，因而在經受核輻射后，電纜的電氣及機械性能不會纏身任何變化。

安全、環保：

由于電纜組成材料均為無機物，不含任何有機物，因而電纜即使在1000℃以上燒烤或罝于對銅有破壞性的火焰中，也不會產生絲毫的煙霧，更無囪素及毒性氣體。該電纜是能真正實現綠色保護，無“二次災害”的安全型產品。

耐機械損傷：

由于電纜的金屬護套有一定的強度和韌性，氧化鎂在電纜加工過程中又是經過高度壓縮的，所以電纜在遭受彎 曲、壓扁、扭轉登變形時，芯線和護套之間的相反位罝保持不變，不會產生短路,也不會影響電氣性能，在電纜外徑變形 到三分之二的情況下仍可正常工作。

彎曲性能好：

由于電纜經從充分退火后，具有一般塑料電纜所無法相比較的可彎曲性。最小彎曲半徑僅為電纜外徑的3-6 倍，而且可重復、多次彎曲。

良好的接地：

對于礦物絕緣電纜，由于護套的連續性和極低的接地電阻.因此可以作為接地導線使用，不需要獨立的接地導線。

抗火災能力

電纜超強的抗火災能力

無論是在工廠還是建筑中，電氣線路的安全性至關重要。據國家有關部門統計，在火災起因中,由于電 氣線路引起的火災占50%以上。而電纜既是線路中的主體，又是難以防護的環節。因而電纜不但要有抗 外在火焰破壞的能力，而且要有自身不會產生火源的特性。由于礦物絕緣電纜構成材料均勻?yàn)闊o(wú)機物，絕緣體氧化鎂在過載或短路時不會產生明火.因而以礦物絕緣電纜構成的線路，決不會導致火情的發生。如一旦由其它原因引發火災，電纜在火燒中不僅要受熊熊大火的考驗,還會受到其它多墜物的不斷沖擊。此 時，電纜在不產生煙霧和毒性氣體的同時，能否保證消防設備的正常起動、火情撲滅及人員的撤離，是評價 該線路抗火災能力的關鍵。

防火能力：

BS6387(英國標準沖規定的方案才是電纜在災火中經受的真正的耐火性能考驗。因?yàn)殡娎|在火燒中并非不受外界的干擾，它會受到消防水、火燒脫落物及其它重物的不斷沖擊，我們知道有柔性防火軟電纜耐火性能是靠導體和絕緣間的云母包帶實現的，而塑料耐火電纜一經火燒，云母和絕緣將分別形成硬殼及碳 殼。碳?xì)び鏊畬?dǎo)電、云母硬殼遇水或其它重物的沖擊將脫落。經過國外權威機構的多次試驗證明，能 夠滿足BS6387(英國標準)測試的只能有礦物絕緣電纜。其它靠云母絕緣的耐火電纜(NH),不能保證在 火災中通電的萬無一失。

應用領域

用于重要電氣工程領域，如危險區域:機場、油庫、液化氣站、化工、煤礦、（核）電站、鋼鐵 冶煉及造船等；高級重要公共設施：衛星地面站、鐵路配線、報警、消防等；確保人身財產安全場所：歷史 性建筑、飯店賓館、高層建筑、博物館、圖書館、銀行、醫院、保險、商場、科研機構等。該電纜一 旦敷設可永遠使用。

除以上特點外，我公司防火電纜具有以下獨有性能

1、防潮：本產品絕緣層應用擠壓工藝生產，絕緣材料不吸潮可浸水打壓（而礦物質絕緣防火電纜常溫吸潮絕緣性較差）

2、制造長度超長：由于本產品擠壓絕緣工藝、銅、鋼、鋁護套是選用縱縫焊接工藝，所以制造長度可達2km，（而礦物絕緣防火電纜生產工藝是罐壓氧化鎂粉，拉拔成型。所以電纜制造長度受限。）

3、施工方便：本產品制造長度任選，無需電纜接頭和防潮烘干處理。電纜重量輕。（電纜絕緣材料300℃以下是軟態，300-800℃逐漸磁化，絕緣性能不變。）

知識延伸

防火電纜是否真能防火？

阻燃防火電纜（耐火電纜）在經受火焰直接燃燒情況下，在一定時間內（不小于3小時）不發生短路和斷路故障，確保繼續供電，以保護有足夠時間安全撤離，利于滅火和減少損失。一般用于高層建筑、油田、電站、礦山、化工、地鐵等對防火要求高的場合，也是應急電源、消防泵、電梯、通訊、信號等系統應配備的電纜。

防火電纜的型號規格哪些？

防火電纜的型號規格：

1、BTTZ礦物防火電纜：國標，常用市場成熟，電壓等級為500/750V，重量約為一般電纜的2倍，敷設時不易達到平行整潔的觀感效果，且線路長、接頭多，施工需要有經驗或者經過電纜廠家指導，接頭處氧化鎂極易與空氣中的水分發生化學反應易吸潮，要存放干燥環境密封好接頭，歐美國家普遍使用這種型號。

2、BBTRZ柔性礦物絕緣防火電纜：運用了傳統的絞線和成纜技術，除了導體不再使用任何金屬管護套，使得電纜更柔軟，填充物為礦物化合物，不易吸潮。

但目前國家還沒有正式執行標準。以上四種礦物絕緣電力電纜型號需根據建筑工程實際情況選擇，不一定貴的就是好，結合供電設備及敷設環境選擇性?xún)r(jià)比高的型號才是關鍵。

耐高溫防火電纜型號

NH-FF       銅芯防火絕緣保護層耐高溫防火電纜

NH-FF22     銅芯防火絕緣保護鋼帶鎧裝耐高溫防火電纜

NH-FF32     銅芯防火絕緣保護層細鋼絲鎧裝耐高溫防火電纜

NHFP1F      銅芯防火絕緣保護層耐高溫鍍錫銅絲編制屏蔽防火電纜

NHFP1F22    銅芯防火絕緣保護層鋼帶鎧裝耐高溫鍍錫銅絲屏蔽防火電纜

NHFP1F22    銅芯防火絕緣保護層細鋼絲鎧裝耐高溫鍍錫銅絲編織屏蔽防火電纜

耐高溫防火電纜適用于交流額定電壓0.6/1KV及以下，高溫環境中的信號檢測及電力傳輸。尤其使用與消防與保安系統保護回路的控制及動力的傳輸線。耐火特性試驗方法執行標準GB12666.6

沈興線纜集團是一家24年專注于電力電纜生產的廠家，主營防火電纜、控制電纜、橡套軟電纜等產品，礦物防火電纜廠家直銷定制價格一手，歡迎來電咨詢：13940088818
