輻照交聯(lián)低壓電力電纜

0.6/1KV輻照交聯(lián)聚乙烯絕緣電力電纜

低壓交聯(lián)電力電纜

（電壓等級： 0.6/1KV；執(zhí)行標準：GB/T12706.1-2002）交聯(lián)電纜是利用高能射線轟擊聚其分子鏈中的氫原子排出，于是分子鏈上產(chǎn)生空隙，相鄰的分子鏈結合在一起形成－C－C－交聯(lián)鍵，形成了網(wǎng)狀的大分子立體結構而構成交聯(lián)聚乙烯。交聯(lián)聚乙烯熱性能可達到 105 度，交聯(lián)的電纜在電性能、 機械性能方面有獨特的優(yōu)良特性，電纜壽命可達60年，同時電纜具有重量輕、結構簡單、敷設不受落差限制等特點。

YJV、YJLV：交聯(lián)聚乙烯絕緣聚氯乙烯護套電力電纜

YJY、YJLY：交聯(lián)聚乙烯絕緣聚乙烯護套電力電纜

YJV22、YJLV22：交聯(lián)聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜

YJV23、YJLV23：交聯(lián)聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜

YJV32、YJLV32：交聯(lián)聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜

YJV33、YJLV33：交聯(lián)聚乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜

VV、VLV 、VY 、VLY 、YJV、YJLV、YJY 、YJLY 適用于室內外敷設?？山?jīng)受一定的敷設牽引， 但不能承受機械外力作用的場合。 單芯電纜不允許敷設在磁性管道中。

VV22、VLV22 、VV23、VLV23、YJV22、YJLV22、YJV23、YJLV23 敷設在室內、隧道、電纜溝，能夠承受一定的機械外力，不能承受過大的拉力。

VV32、、VLV32 、VV33、、VLV33、YJV32、YJLV32、YJV33、YJLV33 敷設在室內、隧道、電纜溝，能夠承受一定的機械外力。

基本結構：

導體－交聯(lián)聚乙烯絕緣－內護套－鋼帶鎧裝－聚氯乙烯護套輻照交聯(lián)聚烯烴（主要材料是聚乙烯）電線電纜主要用于耐熱建筑線、汽車線、航空導線、機車線電線和電機電器引接線等。

輻照原理：

首先，它將工頻低壓電能，用高頻振蕩器變成150KHZ左右的高頻電能，在通過高頻耦合方式給由二極管和空間電=電容自稱的倍壓整流電路并聯(lián)供電，串聯(lián)后得到極高的直流高壓，用它加速電子，便可以獲得所需要的高能強留電子射線。利用電子加速器產(chǎn)生的高能量電子束流，轟擊絕緣層及護套，講高分子鏈打斷，被打斷的每一個斷電成為自由基。自由基不穩(wěn)定，相互之間要重新組合，重新組合后原來的鏈狀分子結構變成三維網(wǎng)狀的分子結構而形成電纜的交聯(lián)。

中壓交聯(lián)聚乙烯絕緣電力電纜

（電壓等級： 6/6KV-26/35KV ；執(zhí)行標準：GB/T12706.2-2002）中壓交聯(lián)聚乙電纜采用了全干式化學交聯(lián)方法使用聚乙烯分子由線型分子結構變?yōu)榭臻g網(wǎng)狀結構， 使熱塑性的聚乙烯轉變?yōu)闊峁绦缘慕宦?lián)聚乙烯，使其機械性能、熱老化性能及環(huán)境應力能力在很大的程度上得到提高，并具有優(yōu)良的電氣性能。具有異體正常運行溫度高、結構簡單、外徑小、重量輕、使用方便、不受敷設落差限制等特性。適用于工頻額定電壓1-35KV 配電系統(tǒng)。

YJV62、YJLV62 交聯(lián)聚乙烯絕緣雙非磁性金屬帶鎧裝聚氯乙烯護套電力電纜。

YJV63、YJLV63 交聯(lián)聚乙烯絕緣雙非磁性金屬帶鎧裝聚乙烯護套電力電纜。

其它型號與輻照交聯(lián)類似（只是電壓不同）

YJV、YJLV、YJY、YJLY 適用于室內敷設?？山?jīng)受一定的敷設牽引，但不能承受機械外力作用的場合。單芯電纜不允許敷設在磁性管道中。

YJV22、YJLV22、YJV23、YJLV23 敷設在室內、隧道、電纜溝，能夠承受一定的機械外力，不能承受過大的拉力。

YJV32、、YJLV32、YJV33、、YJLV33 適用于高落差地區(qū)，能承受一定的機械外力作用和相當?shù)睦Α?/p>

YJV62、YJLV62、YJV63、YJLV63 用于交流回路的單芯電纜，應采用非磁性材料鎧裝。

高壓交聯(lián)聚乙烯絕緣電力電纜

（電壓等級： 64/110KV，執(zhí)行標準： GB/T 11017- 2002；127/220KV、290/500KV）XLPE 電纜有極佳的氣性能，介質損耗比紙絕緣和PVC 絕緣都要小，XLPE電纜的電容也小，在沒有有效星形接地地系統(tǒng)中也可降低充電電流和接地故障電流。容易敷設是 XLPE 電纜的一大優(yōu)點，與其它電力電纜相比，XLPE 電纜彎曲半徑較小，重量輕，終端處理簡單，由于XLPE 電纜不含油，所以在敷設時不用過多考慮線路要求，更不存在由于淌油而無法敷設的情況。

極佳的抗老特性及超強的耐熱變形性決定了交聯(lián)聚乙烯電纜在正常運行溫度 90 度，短時故障 130 度，及短路 250 攝氏度條件下可負載大電流。

YJV

YJLV 交聯(lián)聚乙烯絕緣聚氯乙烯護套電力電纜

YJY、YJLY 交聯(lián)聚乙烯絕緣聚乙烯護套電力電纜

YJLW02、YJLLW02 交聯(lián)聚乙烯絕緣皺皮鋁套聚氯乙烯護套電力電纜

YJLW03、YJLLW03 交聯(lián)聚乙烯絕緣皺皮鋁套聚乙烯護套電力電纜

電纜結構：導體－導體屏蔽－絕緣－絕緣屏蔽－阻水層－金屬屏蔽－金屬護套－瀝青層－護套層－石墨層

輻照交聯(lián)低煙無鹵電線電纜的特性

1.載流量大；輻照交聯(lián)電纜，經(jīng)高能電子束輻照后，材料的分子結構從線性變成三維網(wǎng)狀分子結構，耐溫等級從非交聯(lián)的70℃提高到90℃、105℃、125℃、135℃、甚至150℃，比同規(guī)格對的電纜的載流量提高15-50%；

2.絕緣電阻大；由于輻照交聯(lián)電纜避免了采用氫氧化物作為阻燃劑，因此防止了交聯(lián)時出現(xiàn)的預交聯(lián)和因絕緣層吸收空氣中的水分而使絕緣電阻下降現(xiàn)象。從而保證了絕緣電阻值；

3.使用壽命長；過載能力強，，由于輻照交聯(lián)后的聚烯烴材料的耐高溫等級高，老化溫度高，所以延長了電纜在使用過程中循環(huán)發(fā)熱的使用壽命；

4.環(huán)保，安全，由于電纜所采用的材料都是無鹵環(huán)保材料，所以電纜的燃燒特性符合環(huán)保要求；

5.產(chǎn)品質量溫度；傳統(tǒng)的溫水交聯(lián)電纜的質量受水溫度、濟制工藝、交聯(lián)添加劑等因素影響，質量不穩(wěn)定，而輻照交聯(lián)電纜的質量取決于電子束的輻照劑量，輻照劑量是由計算機控制，少了人為的因素，所以質量穩(wěn)定。

一、產(chǎn)品標準

本產(chǎn)品按等效采用IEC60502-2009標準、GB/T12706-2008標準進行生產(chǎn)。

二、使用特性

1、電纜導體的最高額定溫度是90℃

2、短路時（最長持續(xù)時間不超過5s）電纜導體的最高溫度不超過250℃

3、U0按系統(tǒng)接地故障持續(xù)時間不同分為兩類

A類：該系統(tǒng)任意相導體與地或接地導體接觸時，能在1min內與系統(tǒng)分離

B類：該系統(tǒng)可在單相相接故障時作短時運行沒接地故障時間按照JB/T8996-1999應不超過1h，對于本部分包括的電纜，在任何情況下不允許超過8h的更長的帶故障運行時間，任何一年接地故障的總持續(xù)時間應不超過125h

C類：包括不屬于A類、B類的所有系統(tǒng)

輻照交聯(lián)電力電纜的特點

輻照交聯(lián)電纜是利用高能射線轟擊聚其分子鏈中的氫原子排出，于是分子鏈上產(chǎn)生空隙，相鄰的分子鏈結合在一起形成－C－C－交聯(lián)鍵，形成了網(wǎng)狀的大分子立體結構而構成交聯(lián)聚乙烯。通過輻照后的交聯(lián)聚乙烯熱性能可達到105度，輻照交聯(lián)為物理交聯(lián)方式，整個交聯(lián)沒有水的介入，其絕緣中的水分子含量不大于100PPM，絕緣純度高，從而輻照交聯(lián)的電纜在電性能、機械性能方面有獨特的優(yōu)良特性，電纜壽命可達60年，同時電纜具有重量輕、結構簡單、敷設不受落差限制等特點。

輻照交聯(lián)電纜具有低煙、無鹵、阻燃和耐高溫等特點。具體性能如下：耐溫等級高；導體長期允許工作溫度可達135℃（填充、繞包、護套材料需要選用耐溫等級與絕緣相一致的材料，而普通硅烷交聯(lián)聚乙烯絕緣電纜的耐溫為90度）；無鹵阻燃性能好：無煙氣毒氣，透光率≥90％，PH值≥6.0（普通低煙無鹵電纜透光率≥60％，PH值≥4.3）；機械性能優(yōu)。耐磨次數(shù)達16萬次，使用壽命超過50年。

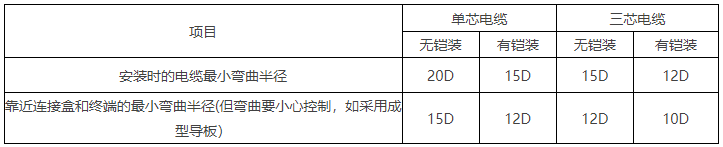

4、電纜在環(huán)境溫度不低于0℃條件下敷設時，無需預先加熱，電纜最小彎曲半徑符合表1規(guī)定

注：D為電纜外徑

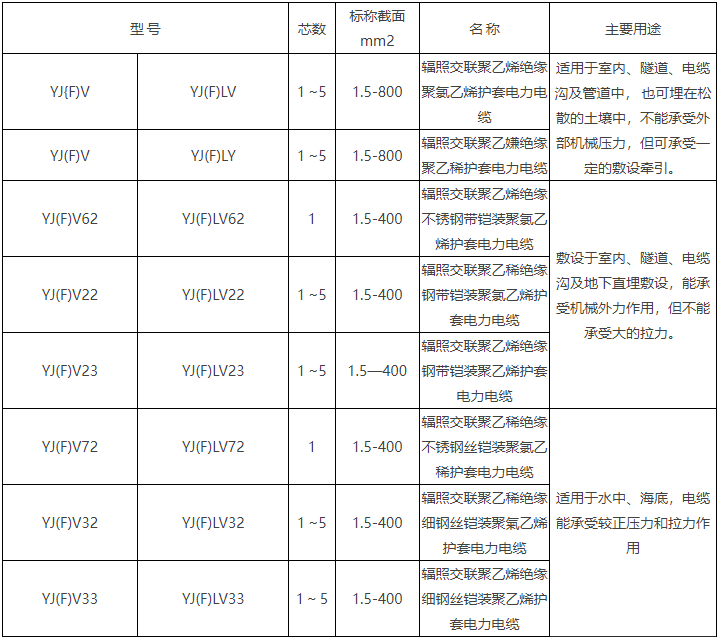

三、輻照交聯(lián)電力電纜的電壓等級、型號及主要用途： 表2

備注：（1)我公司還可根據(jù)用戶要求，生產(chǎn)阻燃型、耐火型、防白蟻型,、低煙無鹵型、低煙低鹵型等類型的電纜

例如：

阻燃型電力電纜。在以上型號前加"ZA—' "ZB—“ "ZC-〃；

耐火電力電纜，在以i型號前加"NH — "等。

四、電纜主要技術指標：

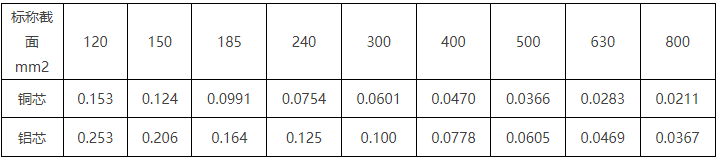

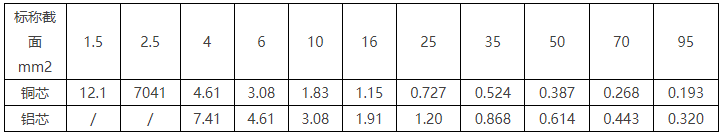

1、直流電阻：20℃時導體直流電阻不大于表3的規(guī)定，單位Ω/km。  表3

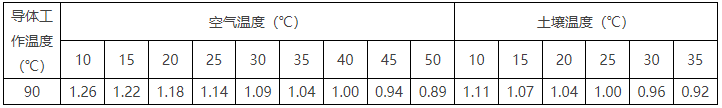

不同環(huán)境溫度下的載流量修正系數(shù)，見表4

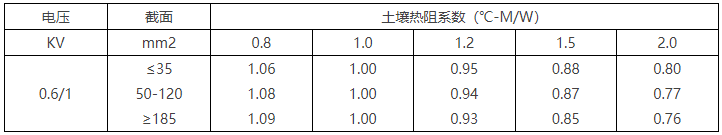

3、同土壤熱阻系數(shù)下的載流量修正系數(shù)，見表5

4、電纜載流量

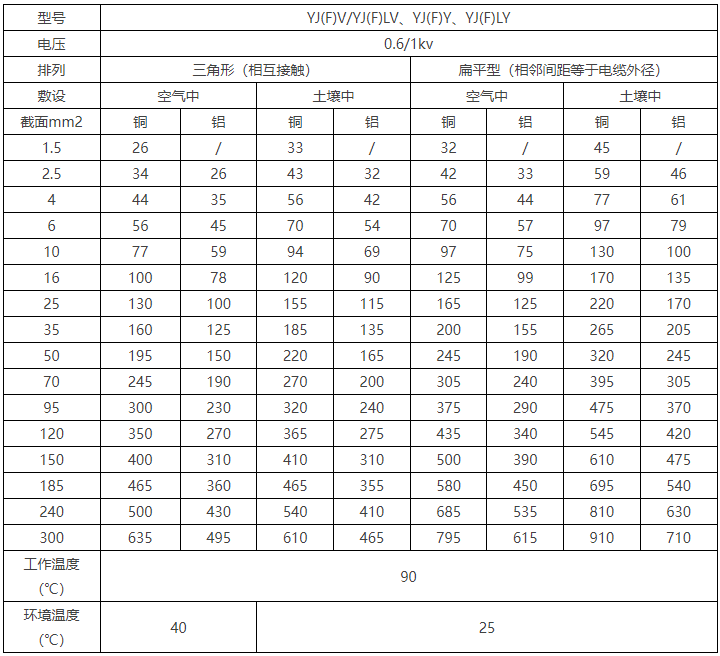

單芯交聯(lián)聚乙烯絕緣電力電纜連續(xù)負荷載流量，見表6

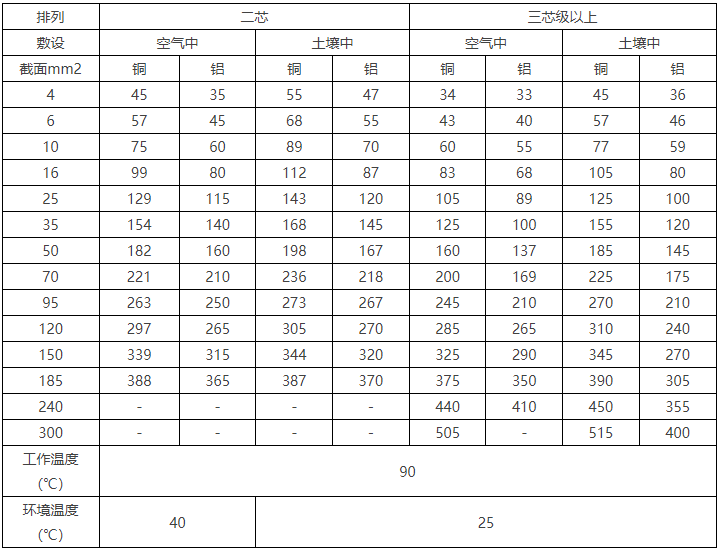

多芯交聯(lián)聚乙烯絕緣電力電纜連續(xù)負荷載流量，見表7

知識延伸

交聯(lián)聚乙烯電力電纜進水的原因？

(1)保管不善。新買的成筒電纜，其兩頭均使用塑料密封套封住，但用去其中一段之后，余下的就用塑料紙一裹，外面只用繩子綁扎，如此造成密封性不好，時間一長，水汽就會滲入電纜。

(2)敷設不慎。電纜敷設時，其用塑料紙裹住的電纜頭有時會浸泡在水中，使水進入電纜。另外在牽引和穿管時，會發(fā)生外護套破裂現(xiàn)象，使電纜進水。

(3)電纜頭制作不及時。電纜敷設后，未能及時進行電纜頭制作，使未經(jīng)密封處理的電纜端150口長期暴露在空氣中，甚至浸泡在水中，使水汽大量進入電纜。

(4)電纜制作時大意。在制作電纜頭（包括終端頭和中間接頭）時，由于制作人員的大意，電纜端頭有時會滑入有積水的電纜井中，導致電纜進水。

(5)電纜運行故障。在運行中，當電纜發(fā)生中間接頭擊穿等故障時，電纜井中的積水便會沿著缺口進入電纜；在建筑工地，由于外力引起電纜破損或擊穿，也會發(fā)生電纜進水。

輻照交聯(lián)與溫水交聯(lián)哪個好？

交聯(lián)的方式分為兩大類，即化學交聯(lián)和物理交聯(lián)。而化學交聯(lián)又分為干法交聯(lián)和溫水交聯(lián)二種。干法交聯(lián)的方法是在溫度達300-400℃的高壓氣體中，經(jīng)過一定的時間使聚乙烯分子鏈交聯(lián)。在此狀況下，氫氧化物已分解為金屬氧化物和水，因此電纜表面將出現(xiàn)裂紋及水泡，所以干法交聯(lián)的方法是不可用于低煙無鹵材料的。溫水交聯(lián)的方法是將電線電纜置于90℃的溫水中浸泡5至7小時，在此狀況下，氫氧化物將吸收大量的水份，導致絕緣電阻下降，直接影響到電纜的綜合性能。物理交聯(lián)又稱輻照交聯(lián)，是利用電子加速成器產(chǎn)生的高能量電子束流，轟擊絕緣層及護套，將高分子鏈打斷，被打斷的每一個斷點稱為自由基。自由基不穩(wěn)定，相互之間要重新組合,重新組合后由原來的鏈狀分子結構變?yōu)槿S網(wǎng)狀的分子結構而形成交聯(lián)，此交聯(lián)方式既無高溫又無水，既能使聚烯烴交聯(lián)，又不影響阻燃性能和電氣性能，所以低煙無鹵聚烯烴材料只能采用輻照的方式交聯(lián)，別無選擇。

交聯(lián)電力電纜的“交聯(lián)”是什么意思？

交聯(lián)電纜是交聯(lián)聚乙烯絕緣電纜的簡稱，是高分子化學的一個術語交聯(lián)聚乙烯絕緣電力電纜具有卓越的熱—機械性能，優(yōu)異的電氣性能和耐化學腐蝕性能，還具有結構簡單、重量輕、敷設不受落差限制等優(yōu)點，是目前廣泛用于城市電網(wǎng)、礦山和工廠的新穎電纜。

交聯(lián)電纜適用于工頻交流電壓500KV及以下的輸配電線路中，目前高壓電纜絕大部分都采用了交聯(lián)聚乙烯絕緣，交聯(lián)聚乙烯絕緣電力電纜導體最高額定工作溫度為90℃，比紙絕緣電纜、聚氯乙烯絕緣電纜、聚乙烯絕緣電纜均高，所以電纜的載流量也進一步提高。 交聯(lián)交聯(lián)聚乙烯是利用化學方法或物理方法使線型分子結構的聚乙烯轉變?yōu)榱Ⅲw網(wǎng)狀結構的交聯(lián)聚乙烯，從而大幅度地提高了聚乙烯的熱—機械性能，并保持了優(yōu)異的電氣性能，當然，由于工藝不同，現(xiàn)時有很多型式的交聯(lián)電纜，產(chǎn)品性能亦比較參差，選用時應注意。
