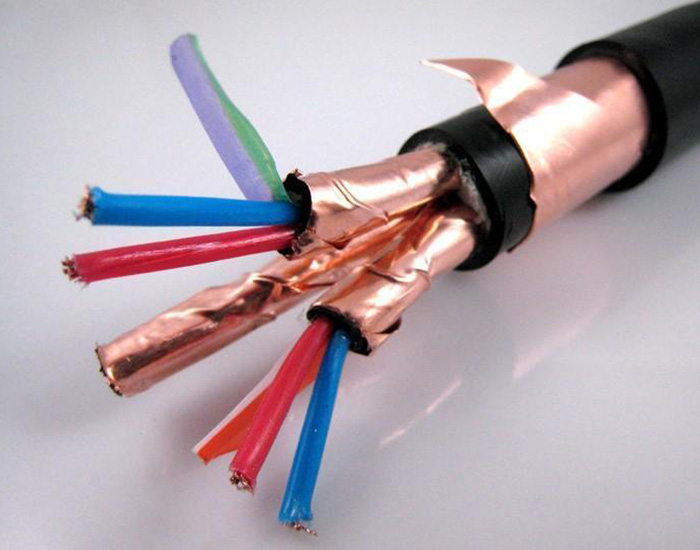

控制電纜

控制電纜是適用于工礦企業、能源交通部門、供交流額定電壓450/750伏以下控制、保護線路等場合使用的聚氯乙烯絕緣、聚氯乙烯護套控制電纜。

執行標準

GB9330,另可根據顧客指定標準或技術協議設計制造。

產品說明

主要性能特點

1、直流電阻：20℃, 0.4mm銅線,小于等于148Ω/km ，0.5mm銅線,小于等于95Ω/km。

2、絕緣電氣強度：導體之間1min 1kv不擊穿 導體與屏蔽1min 3kv不擊穿

3、絕緣電阻：每根芯線與其余線芯接地，控制電纜大于10000MΩ.km,HYAT電纜大于3000MΩ.km。

4、工作電容：平均值 52±2nF/km

5、遠端串音防衛度：150kHZ時指定組合的功率平均值大于69dB/km。

性能區別

控制電纜具有防潮、防腐和防損傷等特點,可以敷設在隧道或電纜溝內。 電力電纜在電力系統主干線中用以傳輸和分配大功率電能，控制電纜從電力系統的配電點把電能直接傳輸?shù)礁鞣N用電設備器具的電源連接線路。電力電纜的額定電壓一般為0.6/1kV及以上，控制電纜主要為450/750V。同樣規格的電力電纜和控制電纜在生產時，電力電纜的絕緣和護套厚度比控制電纜厚。

1、控制電纜屬于電器裝備用電纜，和電力電纜是電纜五大類中的2個。

2、控制電纜的標準是9330，電力電纜的標準是GB12706。

3、控制電纜的絕緣線芯的顏色一般都是黑色印白字、還有電力電纜低壓一般都是分色的。

4、控制電纜的截面一般都不會超過10平方，電力電纜主要是輸送電力的，一般都是大截面。

由于以上大家講到的原因,電力電纜的規格一般可以較大，大到500平方(常規廠家能生產的范圍)，再大的截面一般能做的廠家就相對少了，而控制電纜的截面一般較小，最大一般不超過10平方。

從電纜芯數上講,電力電纜根據電網要求,最多一般為5芯,而控制電纜傳輸控制信號用，芯數較多，根據標準來講多的有61芯，但也可以根據用戶要求生產了。

使用特性

本產品因定敷設在交流額定電壓450/750V以下或直流電壓1000V及下配電裝晉中電器、儀表接線。

電纜的長期允許工作溫度70℃，短路溫度160℃，持續時間客5秒，電纜敷設溫度不低于0℃，若敷設時低于0℃， 應預先加溫。

電纜敷設W彎曲半徑無鎧裝電纜多6倍電纜外徑；有鎧裝層或銅帶屏蔽結構的電纜多12倍電纜外徑；有屏蔽層 結構的軟電纜> 6倍電纜外徑。

產品材質

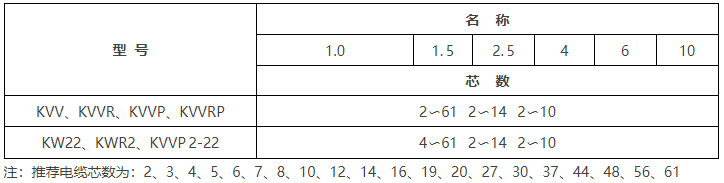

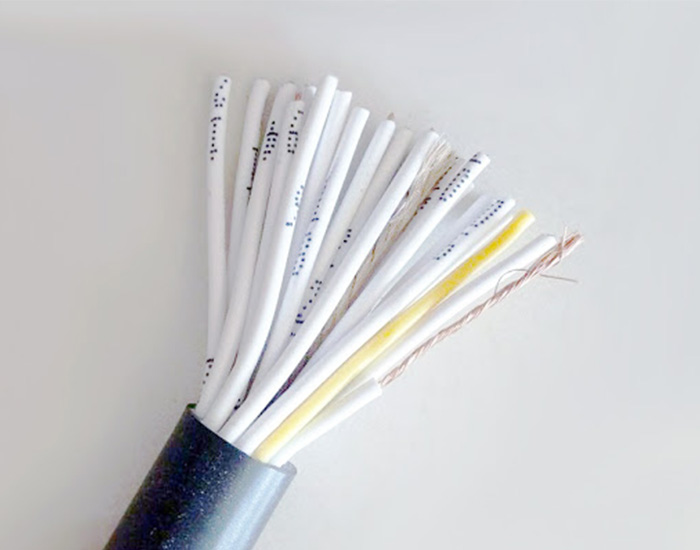

控制電纜的線芯為銅芯,標稱截面2.5mm 2 及以下,2～61芯;4～6mm 2 ,2～14芯;10mm 2 ,2～10芯。控制電纜的工作溫度:橡皮絕緣為65°C, 聚氯乙烯 絕緣為70°C和105°C兩個等級。計算機系統的使用的控制電纜一般選用聚氯乙烯、聚乙烯、交聯聚乙烯以及氟塑料絕緣的產品。

技術參數

1、額定電壓：U0/U為450/750V。

2、導體線芯長期工作溫度為70℃、95℃兩種，電纜敷設溫度不低于0℃。

3、電纜的推薦允許彎曲半徑如下：

4、無鎧裝電纜，應不低于電纜外徑的6倍；

5、鎧裝或銅帶屏蔽電纜，應不低于電纜外徑的12倍；

6、屏蔽軟電纜，不低于電纜外徑的6倍。

7、控制電纜泛指設備儀表供電/信號控制

8、代表型號：KVV/KYJV/還有其它儀表線等等

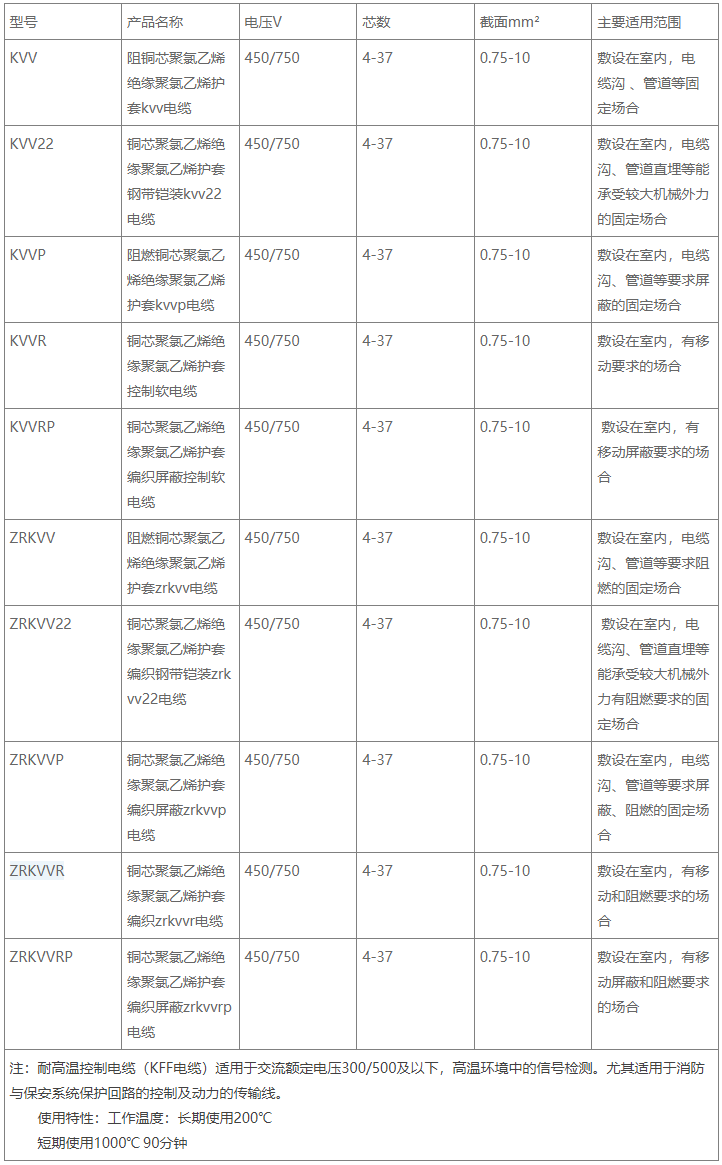

型號、名稱

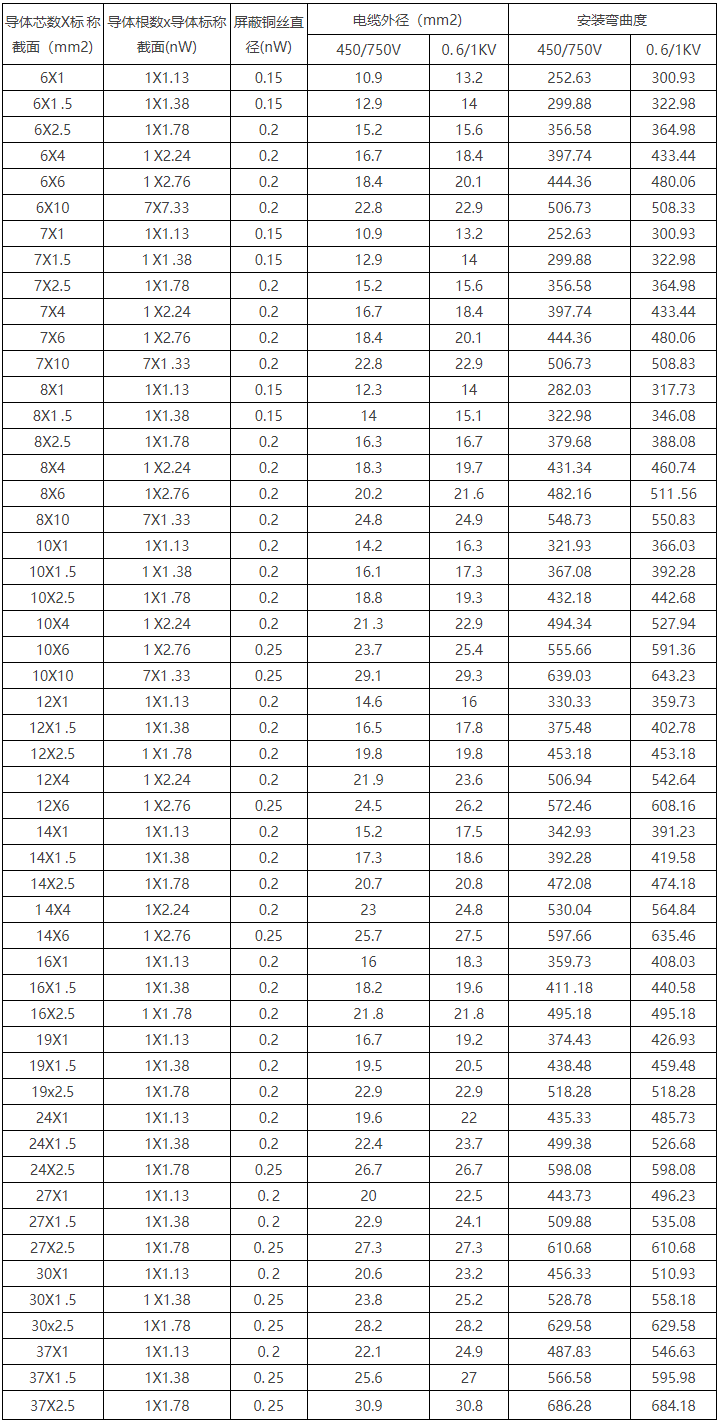

 規格范圍

屏蔽電纜抑制系數

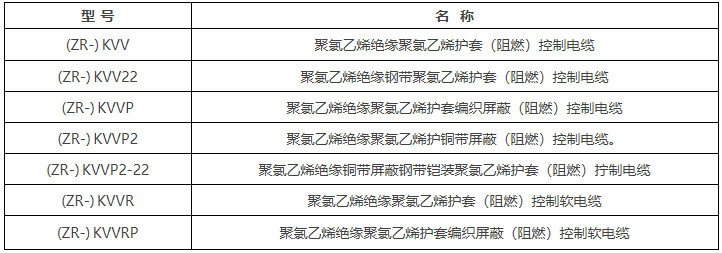

KVVP系列銅芯聚氯乙烯絕緣聚氯乙烯護套屏蔽控制電纜

發展前景

電線電纜行業是中國僅次于汽車行業的第二大行業，產品品種滿足率和國內市場占有率均超過90%。在世界范圍內，中國電線電纜總產值已超過美國，成為世界上第一大電線電纜生產國， 伴隨著中國電線電纜行業高速發展，新增企業數量不斷上升，行業整體技術水平得到大幅提高。 中國經濟持續快速的增長，為線纜產品提供了巨大的市場空間，中國市場強烈的誘惑力，使得世界都把目光聚焦于中國市場，在改革開放短短的幾十年，中國線纜制造業所形成的龐大生產能力讓世界刮目相看。隨著中國電力工業、數據通信業、城市軌道交通業、汽車業以及造船等行業規模的不斷擴大，對電線電纜的需求也將迅速增長，未來電線電纜業還有巨大的發展?jié)摿Α?/p>

2008年11月，我國為應對世界金融危機，政府決定投入4萬億元拉動內需，其中有大約40%以上用于城鄉電網建設與改造。全國電線電纜行業又有了良好的市場機遇，各地電線電纜企業抓住機遇，迎接新一輪城鄉電網建設與改造

維修保養

1、控制電纜價格公式如下：銅的重量X銅價=（絲徑÷2）^2X3.14X絲的根數X8.9X當時銅價+10%的加工費。

2、控制電纜的成本價格計算

3、平方X1.83=銅的重量X當時的銅價+鎧裝的價格（重量X0.4元/斤）=成本價格+10%的加工費

4、電纜的價格=制造材料成本+固定費用+稅收+業務費+利潤

5、制造材料成本=材料成本*（1+材料消耗）（材料成本即為理論計算出來的值）

6、固定費用根據各個公司的情況有所不同，一般包括生產工資、管理工資、水電費、修理費、折舊費、房租費、運輸費用。

7、控制電纜線路常見的故障有機械損傷、絕緣損傷、絕緣受潮、絕緣老化變質、過電壓、電纜過熱故障等。當線路發生上述故障時，應切斷故障電纜的電源，尋找故障點，對故障進行檢查及分析，然后進行修理和試驗，該割除的割除，待故障消除后，方可恢復供電。

安裝措施

控制電纜的額定電壓應不低于該回路的工作電壓,并應滿足可能經受的暫態和工頻過電壓的要求。為保證控制電纜在發生絕緣擊穿、機械損傷或著火時，減少波及的范圍，國家標準GB50217-91《電力工程電纜設計規范》規定：雙重化保護的電流、電壓以及直流電源和跳閘控制回路等需要增強可靠性的兩套系統，應采用各自獨立的控制電纜。

控制電纜投入運行后，同一電纜的不同線芯之間，緊鄰平行敷設的電纜之間都存在電氣干擾的問題，引起電氣干擾的主要原因有：

（1）由于外施電壓在線芯間電容耦合的作用下產生的靜電干擾；

（2）由于通電電流產生的電磁感應干擾?？偟膩?lái)講，當鄰近存在高電壓、大電流干擾源時，電氣干擾更嚴重，由于同一電纜的線芯之間的距離較小，其干擾程度也遠大于平行敷設的緊鄰電纜。例如某超高壓變電所分相操作斷路器的控制回路，三相合用一根電纜，曾發生過這樣事故，由分相操作的脈沖使其它相的晶閘管觸發，誤導致三相聯動，以后改用分別獨立的電纜，就未再發生誤動事故。又如某電廠的計算機監測系統，由于將模擬量低電平的信號線與變送器的電源線合用一根四芯電纜，曾引起在信號線產生70V的干擾電壓，這對以毫伏計的低電平信號回路，顯然會影響正常工作。

防止或減輕電氣干擾的措施，主要有以下三個方面：

控制電纜的一個備用芯接地

1、實踐證明，控制電纜中一個備用芯接地時，干擾電壓的幅值可降低到25%~50%，且實施簡便，而對電纜的造價增加甚微。

2、對電氣干擾時會發生嚴重后果的電路，不合用一根控制電纜

3、其中包括：

（1）弱電信號控制回路與強電信號控制回路；

（2）低電平信號與高電平信號的回路；

（3）交流斷路器分相操作的各相弱電控制回路，都不應使用同一根控制電纜。但對弱電回路的每一對往返導線如分屬于不是同一根的控制電纜，在敷設時有可能形成環狀布置，在相近電源的電磁線交鏈下會感生電勢，其數值可能對弱電回路低電平的參數干擾影響較大，因此對往返導線仍應合用一根控制電纜為宜。

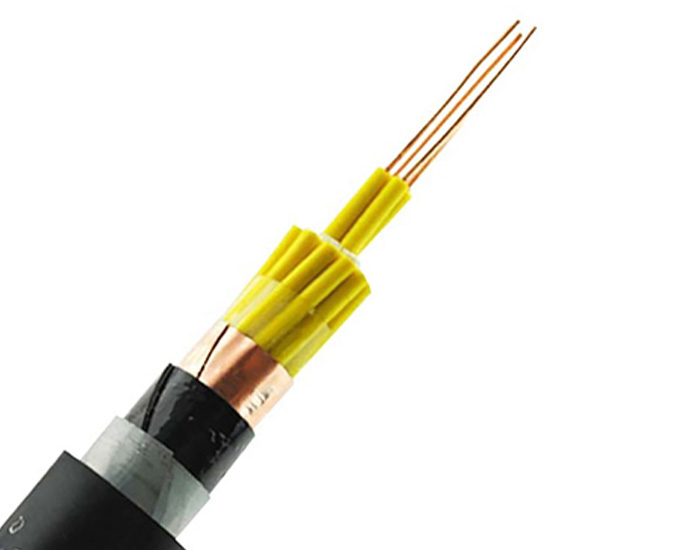

金屬屏蔽與屏蔽層接地

1、金屬屏蔽是減弱和防止電氣干擾的重要措施，包括對線芯的總屏蔽、分屏蔽和雙層式總屏蔽等?？刂齐娎|金屬屏蔽型式的選擇，應按可能產生的電氣干擾影響的強弱，計入綜合抑制干擾的措施，以滿足降低干擾和過電壓的要求。對防干擾效果的要求越高，則相應的投資也越大，當采用鋼帶鎧裝、鋼絲編織總屏蔽時，電纜的價格約增加10%~20%。

2、強電回路中的控制干擾，由于其本身的信號較強，因此除了位于超高壓配電裝置或與高壓電纜緊鄰平行較長外，均可選用不帶金屬屏蔽的控制電纜。弱電信號控制回路使用的控制電纜，當位于存在干擾影響的環境，又不具備有效的抗干擾措施時，宜選用帶金屬屏蔽的控制電纜，以防止電氣干擾會對低電平信號回路產生誤動作或使絕緣擊穿等影響。弱電回路的控制電纜如果能與電力電纜拉開足夠的距離，或敷設在鋼管中時，可能會使外部的電氣干擾降低到允許的限度。

對計算機監測系統信號回路的控制電纜，其屏蔽型式選擇的原則是：

1、開關量信號，可用總屏蔽；

2、高電平模擬信號，宜用對線芯的總屏蔽，必要時也可用對線芯的分屏蔽；

3、低電平模擬信號或脈沖量信號，宜用對線芯的分屏蔽，必要時也可用含對線芯分屏蔽的復合總屏蔽。

關于屏蔽層的接地方式，應注意做到以下幾點：

1、計算機臨控系統的模擬信號回路的控制電纜屏蔽層，宜用集中式一點接地。其原因基于保證計算機監控系統正常工作的要求，因?yàn)榧词箖H1V左右的干擾電壓，也可能引起邏輯判斷的謬誤，集中一點接地可避免出現接地環流；

2、除計算機監控系統的控制電纜屏蔽層只允許集中一點接地的情況外，其它的控制電纜屏蔽層，當電磁感應干擾較大時，宜采用兩點接地，而靜電感應的干擾較大時，則采用一點接地；

3、雙重屏蔽或復合總屏蔽的內屏蔽層宜用一點接地，而外屏蔽層可以兩點接地；

4、選擇兩點接地時還應考慮在暫態電流的作用下，屏蔽層不會被燒毀

注意事項

控制電纜安裝布線的注意事項：

1、屋檐下：電纜只在不直接暴露在陽光照射或超高溫下，標準局域網電纜就可以應用，建議使用管道。 紫外線(UV)--不要將無紫外線防護的電纜應用于陽光的直射環境內。

2、外墻上：避免陽光直接照射墻面及人為損壞。熱度--電纜在金屬管道或線槽內的溫度很高，許多聚合材料在這種溫度下會降低使用壽命。

3、管道里(塑料或金屬的)：如在管道里，注意塑料管道的損壞及金屬管道的導熱。機械損壞(修復費用)--光纜的修復是十分昂貴的，在每一個間斷點至少需要兩次端接。

4、懸空應用/架空電纜：考慮電纜的下垂和壓力。電纜是否被陽光直接照射。

5、直接在地下電纜溝中鋪設：這種環境是控制范圍最小的。電纜溝的安裝要定期進行干燥或潮濕程度的檢查。接地--如果控制電纜的屏蔽層需要接地，則必須遵守相應的標準。

6、地下管道：為便于今后的升級，電纜更換以及與表面壓力和周圍環境隔離，輔設管道相隔離，輔設管道是一個較好的方法。但不要寄希望于管道會永遠保持干燥，這將影響對電纜種類的選擇。水--在局域網雙絞線電纜的水分會增加電纜的電容，從而降低了阻抗并引起近端串?dāng)_問題。

知識延伸

動力電纜和控制電纜有啥區別？

傳輸持續性電流，給用電設備提供電能的電纜稱為電力電纜，如VV、YJV等。 傳輸間隙性電流，給用電設備提供電信號的電纜稱為控制電纜，如KVV、KYJVP等。

動力電纜亦稱電力電纜，是指?jìng)鬏旊娔艿碾娎|，控制電纜是指?jìng)鬏敻鞣N控制信號的電纜。 電力電纜傳輸持續性電流，電壓等級范圍較寬（從1KV到220KV），電流較大（導體截面較大）, 電纜線芯數較少，有3芯、4芯（三相四線制），5芯（三相五線制）。 控制電纜傳輸?shù)氖切盘?hào)，電流相對較?。磳?dǎo)體截面較小），電壓范圍較窄（450/750~10KV），電纜線芯數較多，從2芯~61芯，甚至更多?？刂齐娎|還采用各種線芯結構、屏蔽等措施，來獲得滿意的電磁兼容效果。同樣規格的電力電纜和控制電纜在生產時，電力電纜的絕緣和護套厚度比控制電纜厚。

1、通常情況下，電力電纜的電壓是0。6伏，但是控制電纜的電壓是450伏到750伏。所以把相同規格的電力電纜與控制電纜放在一起加工生產的話，我們就會發現在絕緣能力與護套厚度上，電力電纜要比控制電纜強很多。

2、控制電纜是電器產品當中的備用電纜，它與電力電纜都屬于電纜五大類產品當中的電纜。

3、在標準方面，控制電纜的是9330，電力電纜的是GB12706。

4、在顏色方面，控制電纜由于帶有絕緣線芯，所以顏色是黑色印著白字，但是電力電纜的顏色是不固定的。

5、在截面方面，控制電纜的截面比較小，大多數都在10平方以內，但是電力電纜是輸送電力的主力軍，所以截面是非常大的。雖然說電力電纜的規格是比較大的，有的甚至可以達到500平方，但是要想讓截面變得更大的話恐怕不可能了。

6、在電纜芯數方面，依據電網的相關要求我們就能知道，電力電纜的芯數通常情況下是5芯，但是控制電纜的纜芯是用來傳輸控制信號，所以需要用到的芯數要比較多，一般根據標準生產的話是61芯，但是也可以通過用戶的具體生產要求進行生產。

控制電纜屬于特種電纜嗎？

控制電纜按工作類別可分為普通控制電纜、阻燃控制電纜、 耐火控制電纜、 低煙低鹵控制電纜、低煙無鹵控制電纜、高阻燃類控制電纜、耐溫類控制電纜、耐寒控制電纜……

控制電纜用途:主要用于傳送控制、測量信號等的電纜。控制電纜適用于主流和交流50HZ，額定電壓450/750V，600/1000V及以下的工礦企業、現代化高層建筑等遠距離操作、控制火爐、信號及保護測量回路。作為各類電器儀表及自動化儀表裝置之間的連接線，起著傳遞各種電器信號、保障系統安全、可靠運行的作用。
