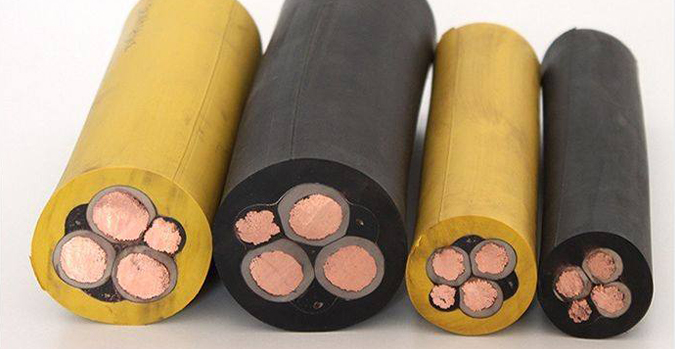

高壓銅芯軟電纜的型號你了解嗎？

電線電bai纜產品的種類有成千上萬，應用du在各行各業中。它們zhi總的用途有兩種，一種是dao傳輸電流，一種是傳輸信號。傳輸電流類的電纜最主要控制的技術性能指標是導體電阻、耐壓性能；傳輸信號類的電纜主要控制的技術性能指標是傳輸性能——特性阻抗、衰減及串音等。當然傳輸信號主要也靠電流（電磁波）作載體，現在隨著科技發展可以用光波作載體來傳輸。

電纜總體來說可以分為六大類：

（1）裸線類（2）電磁線（漆包線）（3）電力電纜（4）電氣裝備用電線電纜（5）通信電線電纜（6）光纜

我公司現在在做及銷售的主要是電氣裝備用電線電纜及電力電纜這兩大類。以下我主要給大家介紹一下這兩大類產品相關的基礎知識。

二、電纜基本結構

一般電纜最基本的結構有導體、絕緣層及外護層，根據要求再增加一此結構，如屏蔽層、內護層或鎧裝層等，為了電纜有圓整性再輔加一些填充材料。導體是傳輸電流或信號的載體，其他結構都是作防護用。防護的性能根據電纜產品的需要總體上有三種，一種是保護電纜本身各單元不相互或減少影響，如耐壓，耐熱，防電磁場產生的損耗，通信電纜防信號相互干擾等。另一種防護是保護導體中的電流不對外部產生影響，如防止電流外泄，防電磁波外泄等；最后一種保護外界不對電纜內部產生影響，如抗壓、抗拉、耐熱、耐候、耐燃、防水、抗電磁波干擾等。

以下對電力電纜的結構單元作一簡單的介紹。

1）導體（或稱導電線芯）：

其作用是傳導電流。有實芯和絞合之分。材料有銅、鋁、銀、銅包鋼、鋁包鋼等，主要用的是銅與鋁。銅的導電性能比鋁要好得多。銅導體的電阻率國家標準要求不小于0.017241Ω.mm2/m（20℃時），鋁導體的的電阻率要求不小于0.028264Ω.mm2/m（20℃時）。

2）耐火層：

只有耐火型電纜有此結構。其作用是在火災中電纜能經受一定時間，給人們逃生時多一些用電的時間?，F(xiàn)在使用的材料主要是云母帶。火災中，電纜會很快燃燒，因云母帶的云母片耐高溫，且又有絕緣作用，在火災中能保護導體運行一定時間。

3）絕緣層：

包覆在導體外，其作用是隔絕導體，承受相應的電壓，防止電流泄漏。

絕緣材料有多種多樣，如聚氯乙烯（PVC）、聚乙烯（PE）、交聯聚乙烯（XLPE）、橡皮（橡皮類種類較多，有丁睛橡膠、氯丁橡膠、丁苯橡膠、乙丙橡膠等）、氟塑料、尼龍、絕緣紙等。這些材料最主要的性能就是絕緣性能要好，其他的性能要求根據電纜使用要求各有不同，有的要求介電系數要小，以減少損耗，有的要求有阻燃性能或能耐高溫，有的要求電纜在燃燒時不會或少產生濃煙或有害氣體，有的要求能耐油、耐腐蝕，有的則要求柔軟等。

1）屏蔽層：

在絕緣層外，外護層內，作用是限制電場和電磁干擾。

對于不同類型的電纜，屏蔽材料也不一樣，主要有：銅絲編織、銅絲纏繞、鋁絲（鋁合金絲）編織、銅帶、鋁箔、鋁（鋼）塑帶、鋼帶等繞包或縱包等。

2）填充層：

填充的作用主要是讓電纜圓整、結構穩定，有些電纜的填充物還起到阻水、

耐火等作用。主要的材料有聚丙烯繩、玻璃纖維繩、石棉繩、橡皮等，種類很多，但有一個主要的性能要求是非吸濕性材料，當然還不能導電。

3）內護層：

內護層作用是保護絕緣線芯不被鎧裝層或屏蔽層損傷用。

內護層有擠包、繞包和縱包等幾種形式。對要求高的采用擠包形包形式，要求低的采用繞包或縱包形式?，F(xiàn)在繞包用的材料也多種多樣，如鋼帶鎧裝的內護層，有采用PVC帶繞包的，也有采用聚丙烯帶（很薄的，表面做成顆粒凸起來湊厚度）繞包的。能不能用？主要是電纜產品質量的市場定位問題。這跟硅烷交聯絕緣線芯采用顏色區分還是采用色帶來區分，性質有一些一樣，但不全一樣。這里繞包帶采用PVC帶和聚丙烯帶對產品質量是有影響的。硅烷交聯絕緣線芯采用顏色區分還是采用色帶來區分，對產品質量影響不大，主要是用戶的需求問題。

4）鎧裝層：

鎧裝層作用是保護電纜不被外力損傷。最常見的是鋼帶鎧裝與鋼絲鎧裝，

還有鋁帶鎧裝、不銹鋼帶鎧裝等。鋼帶鎧裝主要作用是抗壓用，鋼絲鎧裝主要是抗拉用。根據電纜的大小，鎧裝用的鋼帶厚度是不一樣的，這在各電纜標準中都有規定。

5）外護層：

在電纜最外層起保護作用的部件。

主要有三種類：塑料類、橡皮類及金屬類。

其中塑料類最常用的是聚氯乙烯塑料、聚乙烯塑料，還有根據電纜特性有阻燃型、低煙低鹵型、低煙無鹵型等。

以上講的是一般電纜的基本結構，有些品種電纜結構還要簡單，只有導體和絕緣層，有些電纜沒有鎧裝層或屏蔽層，所以根據結構的不同情況及所用材料的不同產生各種型號的電線電纜。

三、電線電纜的表示方法

電線電纜表示方法主要由型號、規格及標準編號這三個部分組成。

1、型號的含義

電氣裝備用電線電纜及電力電纜的型號主要由以下七部分組成：

有些特殊的電線電纜型號最后還有派生代號。

下面將最常用的電線電纜型號中字母的含義介紹一下：

1)類別、用途代號

A-安裝線 B-絕緣線 C-船用電纜

K-控制電纜 N-農用電纜 R-軟線

U-礦用電纜 Y-移動電纜 JK-絕緣架空電纜

M-煤礦用

ZR-阻燃型 NH-耐火型 ZA-A級阻燃

ZB-B級阻燃 ZC-C級阻燃 WD-低煙無鹵型

2）導體代號

T—銅導線 （略） L-鋁芯

3）絕緣層代號

V—PVC塑料 YJ—XLPE絕緣

X—橡皮 Y—聚乙烯料

F—聚四氟乙烯

4）護層代號

V-PVC套 Y-聚乙烯料

N-尼龍護套 P-銅絲編織屏蔽 P2-銅帶屏蔽

L-棉紗編織涂蠟克 Q-鉛包

5）特征代號

B-扁平型 R-柔軟

C-重型 Q-輕型

G-高壓 H-電焊機用

S-雙絞型

6）鎧裝層代號

2—雙鋼帶 3—細圓鋼絲

4—粗圓鋼絲

7）外護層代號

1—纖維層 2—PVC套

3—PE套

2、最常用的電氣裝備用電線電纜及電力電纜的型號示例

VV—銅芯聚氯乙烯絕緣聚氯乙烯護套電力電纜

VLV—鋁芯聚氯乙烯絕緣聚氯乙烯護套電力電纜

YJV22—銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜

KVV—聚氯乙烯絕緣聚氯乙烯護套控制電纜

227IEC 01（BV）—簡稱BV，一般用途單芯硬導體無護套電纜

227IEC 02（RV）—簡稱RV，一般用途單芯軟導體無護套電纜

227IEC 10（BVV）—簡稱BVV，輕型聚氯乙烯護套電纜

227IEC 52（RVV）—簡稱RVV，輕型聚氯乙烯護套軟線

227IEC 53（RVV）—簡稱RVV，普通聚氯乙烯護套軟線

BV—銅芯聚氯乙烯絕緣電線

BVR—銅芯聚氯乙烯絕緣軟電纜

BVVB—銅芯聚氯乙烯絕緣聚氯乙烯護套扁型電纜

JKLYJ—交聯聚乙烯絕緣架空電纜

YC、YCW-—重型橡套軟電纜

YZ、YZW—中型橡套軟電纜

YQ、YQW—輕型橡套軟電纜

YH—電焊機電纜

3、規格

規格又由額定電壓、芯數及標稱截面組成。

電線及控制電纜等一般的額定電壓為300/300V、300/500V、450/750V；

中低壓電力電纜的額定電壓一般有0.6/1kv、1.8/3kv、3.6/6kv、6/6（10）KV、8.7/10(15)kv、12/20kv、18/20(30)kv、21/35kv、26/35kv等。

電線電纜的芯數根據實際需要來定，一般電力電纜主要有1、2、3、4、5芯，電線主要也是1～5芯，控制電纜有1～61芯。

標稱截面是指導體橫截面的近似值。為了達到規定的直流電阻，方便記憶并且統一而規定的一個導體橫截面附近的一個整數值。我國統一規定的導體橫截面有0.5、0.75、1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200等。這里要強調的是導體的標稱截面不是導體的實際的橫截面，導體實際的橫截面許多比標稱截面小，有幾個比標稱截面大。實際生產過程中，只要導體的直流電阻能達到規定的要求，就可以說這根電纜的截面是達標的。

4、標準編號

我們現在生產的電線電纜絕大部分國家或行業都有明確的標準規定的，主要的目的當然為使設計、使用統一。我這里主要介紹幾個與我公司生產產品相關的電線電纜標準編號。

1）GB 5023-1997額定電壓450/750V及以下聚氯乙烯絕緣電纜

2）JB 8734-1998額定電壓450/750V及以下聚氯乙烯絕緣電纜電線和軟線

2）GB 5013-1997額定電壓450/750V及以下橡皮絕緣電纜

3）GB/T 12706-2002額定電壓1kV到35kV擠包絕緣電力電纜及附件

4）GB/T 9330-1988塑料絕緣控制電纜

5、舉例說明

a) VV-0.6/1 3×150＋1×70 GB/T 12706.2-2002

銅芯聚氯乙烯絕緣聚氯乙烯護套電力電纜，額定電壓為0.6/1kv，3+1芯，主線芯的標稱截面為150mm2，第四芯截面為70mm2。

b) BVVB-450/750V 2×1.5 JB 8734.2-1998

銅芯聚氯乙烯絕緣聚氯乙烯護套扁型電纜，額定電壓為450/750v，2芯，導體的標稱截面為1.5mm2。

c) YJLV22-8.7/10 3×120 GB/T 12706.3-2002

鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜，額定電壓為8.7/10kv，3芯，主線芯的標稱截面為120mm2。
