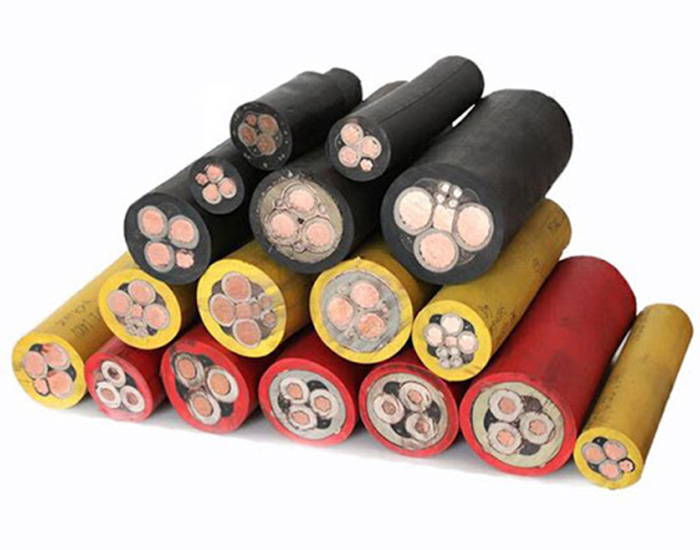

煤礦用高壓屏蔽軟電纜型號有哪些

額定電壓0.66/1.14 kV采煤機金屬屏蔽軟電纜規格(MCPT型):3×25+1×16+3×4、3×35+1×16+3×4 3×50+1×25+3×4、3×70+1×35+3×6、3×95+1×50+3×6、3×120+1×50+3×10、3×150+1×70+3×10

額定電壓0.66/1.14 kV采煤機金屬屏蔽軟電纜規格(MCPTJ型):3×16+1×16+1×16、3×25+1×16+1×16 3×35+1×16+1×16、3×50+1×25+1×25

額定電壓1.9/3.3 kV及以下采煤機軟電纜型號:MC———0.38/0.66 采煤機橡套軟電纜MCP——0.38/0.66 采煤機屏蔽橡套軟電纜MCP——0.66/1.14 采煤機屏蔽橡套軟電纜MCP——1.9/3.3 采煤機屏蔽橡套軟電纜額定電壓1.9/3.3 kV及以下采煤機金屬屏蔽軟電纜額

電壓1.9/3.3 kV及以下采煤機金屬屏蔽軟電纜型號:MCPT—0.66/1.14, 采煤機金屬屏蔽橡套軟電纜MCPTJ—0.66/1.14 ,采煤機金屬屏蔽橡套軟電纜MCPT—1.9/3.3 , 采煤機金屬屏蔽橡套軟電纜MCPTJ—1.9/3.3 , 采煤機金屬屏蔽橡套軟電纜

礦物絕緣電纜，煤礦用高壓屏蔽軟電纜常見基本型號：

VV----聚氯乙烯絕緣聚氯乙烯護套（銅芯）電力電纜；

YJV---交聯聚乙烯絕緣聚氯乙烯護套（銅芯）電力電纜。

如果是（鋁芯）導體，則中間加L，即分別為VLV、YJLV；

阻燃電纜，則在前面加ZR，即ZR-VV、ZR-YJV；

耐火電纜，在前面加N（或NH），即NH-VV、NH-YJV；

無鹵低煙，型號為WD-YJY，交聯聚乙烯絕緣聚烯烴護套；

上面功能綜合起來，有：WDZAN-YJY-（無鹵低煙）交聯聚乙烯絕緣聚烯烴護套、A級阻燃耐火電力電纜。還有：預分支電纜，加F（或YF）；輻照交聯電纜，加FZ；橡套電纜，YQ,YZ,YC(YQW,YZW,YCW)，分別對應輕型、中型、重型。

要看電壓等級的，對于3KV以下電纜可能直接接上導體后，包絕緣然后把屏蔽層也接上就可以了。對于高壓電纜一定要使用相應的接頭或終端的。

纏繞屏蔽電纜和編制屏蔽電纜區別

一、纏繞屏蔽

1.從屏蔽效果來講，纏繞不如編織，

2.其屏蔽效果具有方向性，

3.彎曲時屏蔽特性發生變化，

4.但其具有完成外徑小、線材柔軟、價格也比較低特點。

5.適用于低頻屏蔽。

二、編織屏蔽

編織與斜包相似，在線材中主要起屏蔽作用，防止外界電場與磁埸的影響，

提高線材的干撓防衛度，與斜包、鋁箔相比具有以下特點：

1.屏蔽無方向性.

2.高頻屏蔽特性良好,適用于高頻屏蔽.

3.通過多層屏蔽,屏蔽效果可達100%.

4.彎曲時屏蔽特性無變化.
