什么是水冷電纜，型號規格有哪些？

時間：2021-10-19 13:53:16 作者：小編點擊：次

什么是水冷電纜，型號規格有哪些？

水冷電纜（英文名稱：Water Cooled Cable，俗稱水電纜）是一種中空通水，用于大電流加熱設備的特種電纜，通常由電極（電纜頭）、導線、外護套管三部分組成。

簡介

普通水冷電纜電極使用銅管及銅排焊接而成，與設備連接不緊密；導線采用銅裸線絞制，彎曲半徑大；外護套管使用普通橡膠軟管，耐壓低；套管與電極采用普通卡箍緊固，密封性不好，易漏水。

優質水冷電纜電極采用整體銅棒車、銑加工而成，表面做鈍化或鍍錫處理；導線使用鍍錫銅絞線或漆包線經數控繞線機編織而成，柔軟度高，彎曲半徑??；外護套管使用具有加強夾布層的合成橡膠管，耐壓高。套管與電極使用紫銅卡箍在專業設備上冷擠壓緊固，密封性好，不易漏水。

主要參數

軟體導線截面積，單位為mm2

載流量，單位為A

額定電壓，單位為V

冷卻水流量，單位為m3/h

最小彎曲半徑，單位為mm

幾何平均半徑GMR，單位為mm

工作水壓，單位為Mpa

長度，單位為m

重量，單位為kg

性能特點

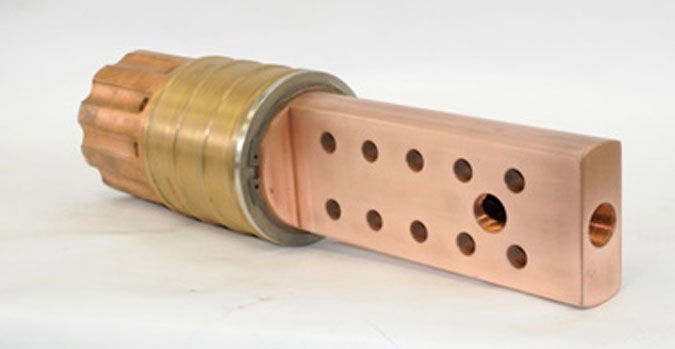

1. 電極（又叫電纜頭）是無觸點、無焊點、無焊縫，用整根銅棒在數控車床、銑床上加工而成，美觀、耐用、電阻??；

2. 外套管，選用優質膠管，耐水壓>0.8MPA、耐擊穿電壓高于4000V。另有阻燃外套管，供用戶在特殊場合選用；

3. 電極與外套管的連接，選用1Cr18Ni9Ti材質的不銹鋼卡子緊固，無磁性，不生銹；

4. 銅導線是用細柒包線在專用繞線機上分層繞制而成。柔軟、彎曲半徑?。?/p>

5. 使用柒包線做水冷電纜，電能傳輸效率高。因每根柒包線之間絕緣，傳導中、高頻電流，無表面集膚效應，與其它同截面水冷電纜相比，通過相同的電流時，發熱量少；

6. 用鍍錫銅絞線或漆包線做水冷電纜的導線，可以提高水冷電纜的使用壽命。因水冷電纜的導線長期浸泡在水中，工作環境十分惡劣。以前我們用銅裸線做水冷電纜，當水冷電纜使用一段時間后，打開電纜外套，就會看到導線表面有一層綠色銅銹。后來我們改用鍍錫銅絞線或漆包線做水冷電纜，因鍍錫銅絞線或漆包線有錫或柒膜保護層，它能起到防腐作用。具用戶反映，我們用鍍錫銅絞線或漆包線做導線制造的水冷電纜，其使用壽命是銅裸線的1.5～2倍。
