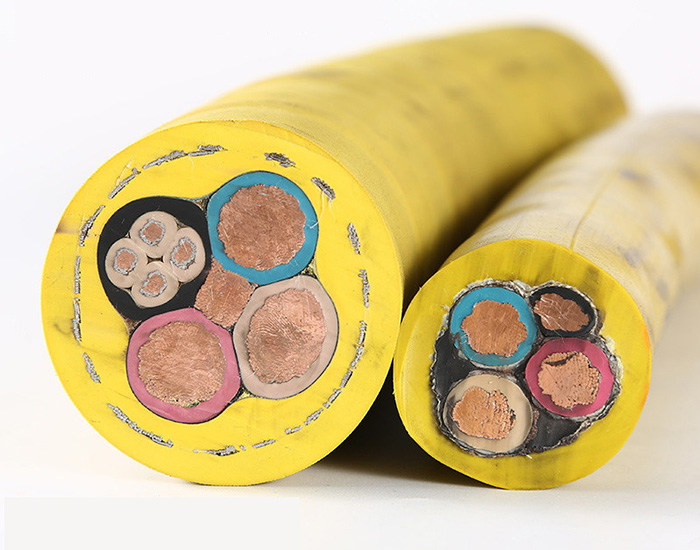

礦用電纜是煤礦用阻燃電纜的通稱

煤礦用移動動類軟電纜工作電壓：?

額定電流用U0/U表明，企業為kV。U0表明任一主絕緣導體與“地”(金屬材料屏蔽掉、金屬材料套或周邊物質)中間的電壓有效值；U為多芯式電纜線或單芯電纜線系統軟件隨意兩相電導體中間的電壓有效值。

交流系統中，電纜線的額定電壓應最少相當于應用電纜線的系統的標稱電壓，這一標準對U0和U值均可用移動類軟電纜取名標準：?

移動類軟電纜的取名由七部分構成：在其中：第一、第二、第三、第四、第五一部分組成電纜線的型號規格；第六、第七、第八一部分組成電纜線的規格型號。

第一部分：用英文大寫字母M表明煤礦用電纜的系列產品編號。?

第二部分：應用應用特點編號，體現電纜線所應用的場所，

C：采煤機用，D，超低溫自然環境用，M：帽燈用，?Y：煤礦開采機器設備（挪動）用，Z：手電鉆用。

第三部分：電纜線的特點編號，B：手工編織提升；J監控或輔助銅芯電纜；P：非金屬材料屏蔽掉；PT：金屬材料屏蔽掉；Q：輕形；R：繞包提升。

第四部分成原材料特點編號，用E表明絕緣層或護線套選用聚氨酯彈性體原材料。絕緣層和護線套均選用硫化橡膠時本一部分省去。E，聚氨酯彈性體原材料

第五部分：表明額定電流U0／U，企業為KV（kV）。

第六部分：表明驅動力線芯數*允差截面，二者之間以“×”聯接。允差截面企業為平方毫米（mm2）

第七部分：表明接地線芯數*允差截面，二者之間?以“×”聯接。允差截面企業為平方毫米（mm2）。

第八部分：表明等分線芯數*允差截面，二者之間以“×”

聯接。允差截面企業為立方毫米（mm2）。

第四部分和第五部分中間用“-”聯接；第六部分、第七部分、第八部分中間用“+”聯接。

移動類軟電纜芯規格型號：1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、?

MYPTJ-----礦用移動屏蔽掉金屬材料監控橡套軟電纜

MYP-------礦用移動屏蔽掉橡套電纜(0.66/1.14)?

MCP--------礦用采煤機專用型電纜線(采煤機屏蔽掉橡套軟電纜）?

MYJV22-------礦用聚乙烯絕緣層高密度聚乙烯護線套雙鋼鏈鎧裝電纜、電纜線型號規格、芯數和長短的明確

礦用電纜如何選擇？

1. 電纜線型號規格的挑選電纜線的型號規格關鍵根據其額定電壓、主要用途和鋪設場地等標準來決策。

(1) 主線一律選用阻燃性橡套電纜。 1140v機器設備及開采掘進工作面的660V和380 V機器設備，務必用分相屏蔽掉阻燃性橡套電纜；便攜式和便攜式電器設備，應應用專用型的橡套電纜。

(2) 固定不動鋪設的主干線應選用鎧裝電纜或者非鎧裝電纜聚乙烯絕緣電纜；針對半固定不動鋪設的主干線電纜線，以便挪動便捷一般采用阻燃性橡套電纜，也可采用所述鎧裝電纜。

(3) 采區電纜線禁止選用鋁芯。

(4)煤礦電纜線應含有供接地保護用的充足橫截面的電導體。

(5) 照明燈具、通訊和操縱用電纜線，固定不動鋪設時要選用鎧裝電纜、阻燃性橡套電纜或礦用防塑膠電纜線；

非固定不動鋪設時要選用阻燃性橡套電纜。

2. 明確電纜線的銅芯電纜數量

(1) 主干線用的鎧裝電纜選三芯電纜線，非鎧裝電纜采用四芯電纜線。

(2) 主線用電纜線就地操縱（控制按鈕在啟動器上）時，一般選用四芯電纜線；遠處操縱和互鎖操縱（控制按鈕在工作中機械設備上）時，應依據操縱規定提升操縱芯

留意電纜線中的接地裝置銅芯電纜，除作為檢測接地裝置控制回路外，不可兼作別的主要用途。

(3) 通信電纜銅芯電纜支數要按操縱、數據信號、通信系統的必須決策，并留出預留銅芯電纜。

3. 明確電纜線長短就地操縱的主線電纜線長短，一般取5m~十米。其他電纜線因吊式鋪設時候出現彎折，因此電纜線的具體長短L應按式(7-8)測算。即

Ｌ＝ＫｍＬｍ （7-8）式中 Lｍ——電纜敷設相對路徑的長短，m；Kｍ——電纜線彎折指數，橡套電纜取1.1，鎧裝電纜取1.05。

以便有利于安裝維護保養和有利于機器設備挪動，明確電纜線長短時還應考慮到下列二點：

(1) 移動終端的電纜線，須提升發動機一部分主題活動長短3M~5m容量。

(2) 當煤礦用電纜線有正中間連接頭時，應在電纜線兩邊頭處各提升3M容量。

  電纜線主銅芯電纜橫截面的挑選電纜線主銅芯電纜橫截面務必考慮下列好多個標準：

（1）一切正常工作中時，電纜線銅芯電纜的具體溫度應不超過電纜線的長時容許溫度，因此應確保穿過電纜線的較大 長時工作中電流量不可超出其容許不斷電流量。

（2） 一切正常工作中時，應確保供電力網全部電機的直流電壓在95％~105％的額定電流范疇內，某些非常遠的電機直流電壓容許偏位8％~10％。

（3）遠距離、輸出功率大的電機在輕載狀況下應確保能一切正常啟動，并確保其啟動器有充足的吸持工作電壓。

（4）選定電纜線橫截面務必考慮沖擊韌性的規定。

在按所述標準挑選電纜線主銅芯電纜的橫截面時，主線電纜線一般按沖擊韌性初審，按容許不斷電流量校檢后，就可以明確出來。挑選主干線電纜線主銅芯電纜橫截面時，如主干線電纜線不長，先要按電纜線的容許不斷電流量初審；當主干線電纜線較長時，先要按正常時允許電壓損失初選；然后在按其他條件較驗。
