移動軟平電纜基本結構

一般電纜最基本的結構有導體、絕緣層及外護層，根據要求再增加一此結構，如屏蔽層、內護層或鎧裝層等，為了電纜有圓整性再輔加一些填充材料。導體是傳輸電流或信號的載體，其他結構都是作防護用。防護的性能根據電纜產品的需要總體上有三種，一種是保護電纜本身各單元不相互或減少影響，如耐壓，耐熱，防電磁場產生的損耗，通信電纜防信號相互干擾等。另一種防護是保護導體中的電流不對外部產生影響，如防止電流外泄，防電磁波外泄等；最后一種保護外界不對電纜內部產生影響，如抗壓、抗拉、耐熱、耐候、耐燃、防水、抗電磁波干擾等。

以下對電力電纜的結構單元作一簡單的介紹。

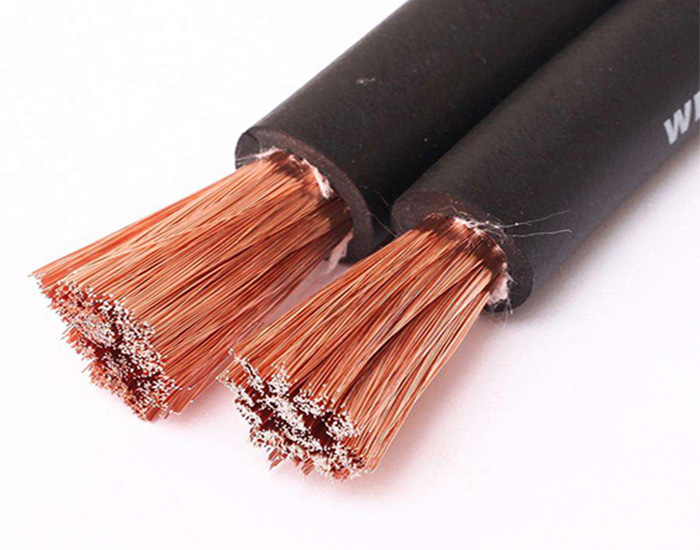

1）導體（或稱導電線芯）：

其作用是傳導電流。有實芯和絞合之分。材料有銅、鋁、銀、銅包鋼、鋁包鋼等，主要用的是銅與鋁。銅的導電性能比鋁要好得多。銅導體的電阻率國家標準要求不小于0.017241Ω.mm2/m（20℃時），鋁導體的的電阻率要求不小于0.028264Ω.mm2/m（20℃時）。

2）耐火層：

只有耐火型電纜有此結構。其作用是在火災中電纜能經受一定時間，給人們逃生時多一些用電的時間?，F(xiàn)在使用的材料主要是云母帶?；馂?zāi)中，電纜會很快燃燒，因云母帶的云母片耐高溫，且又有絕緣作用，在火災中能保護導體運行一定時間。

3）絕緣層：

包覆在導體外，其作用是隔絕導體，承受相應的電壓，防止電流泄漏。

絕緣材料有多種多樣，如聚氯乙烯（PVC）、聚乙烯（PE）、交聯聚乙烯（XLPE）、橡皮（橡皮類種類較多，有丁睛橡膠、氯丁橡膠、丁苯橡膠、乙丙橡膠等）、氟塑料、尼龍、絕緣紙等。這些材料最主要的性能就是絕緣性能要好，其他的性能要求根據電纜使用要求各有不同，有的要求介電系數要小，以減少損耗，有的要求有阻燃性能或能耐高溫，有的要求電纜在燃燒時不會或少產生濃煙或有害氣體，有的要求能耐油、耐腐蝕，有的則要求柔軟等。

用途

適用于額定電壓6/10kV的露天條件下移動電鏟及類似設備的電源連接用。

工作條件

1 額定電壓UO/U分別為6/10kV。

2 電纜導體的長期允許工作溫度為90℃。

3 電纜低溫環境下敷設不得低于-20℃。

4 電纜的地線芯必須良好接地。

5 電纜可以在露天或泥漿環境下使用，使用環境溫度：-40℃ ～+50℃。

6 電纜的最小彎曲半徑為電纜直徑的6倍。
