電力電纜簡介

1 根據電纜敷設的電壓等級、使用地點及使用環境，選擇電纜的絕緣方式（如聚氯乙烯、交鏈聚乙、橡膠絕緣烯等）；

2 根據電纜的敷設環境，選擇電纜外殼保護方式（如鋼帶鎧裝、鋼絲鎧裝等）；

3 根據電纜使用的電壓等級，選擇電纜的額定電壓；

4 根據電纜回路額定電流，選擇電纜的截面。

5 所謂10KV電纜選型不考慮載流量，是指該供電系統的短路電流熱穩定值比較高，按此熱穩定值選擇的電纜最小截面已經很大（如180或240平方毫米截面），在此截面的載流量范圍內，無論負荷電流的大小，都是按熱穩定最小截面選擇電纜。但是如果負荷容量額定電流大于熱穩定電流確定的最小電纜截面的額定載流量，當然還是需要考慮載流量的。這種情況在大型工業中很多。

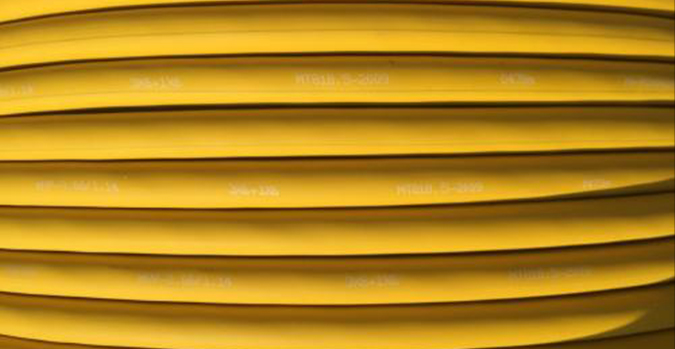

成品電纜

首先，就導體材質來說，有銅芯和鋁芯的，總的來說，銅的導電性好，延展性也好，但重量重，價格貴。

而鋁呢，則是導電性差一點，延展性也稍差，但重量輕好多，價格也是便宜好多的。

就絕緣來說，最常用的還是交聯聚氯乙烯絕緣，也就是YJV，當然，這個絕緣的后面有的還帶著數字，這個數字的意義如下：

YJV

銅芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜

YJV22

銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜

YJV32

銅芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜

YJV42

銅芯交聯聚乙烯絕緣粗銅絲鎧裝聚氯乙烯護套電力電纜

另外，除了這種常用的絕緣，還有一種叫礦物絕緣，那就更好了，阻燃性非常非常的好，但是，一般都是特殊場合用的，因為，一般場合用的話，真的太奢侈了。

電纜其實最麻煩的是做連接頭，連接頭包括終端頭和中間頭（對接頭），具體的樣子如下圖：

在電力工作領域，一般會做高壓電纜頭的，以前都有一本證，叫高壓電纜證，當然，現在，這本證取消了，聽說歸安監局管了。

YJV22-8.7/10kV 3*150和YJV22-8.7/15kV 3*150有什么區別？

這個真是專業人士問的問題，一般人，怎么知道這里面還有10和15的區別??！

在GB/T12706《額定電壓1kV～35kV擠出絕緣電力電纜及附件》標準生產，同時還可根據用戶需要按國際電工委員會推薦標準IEC、英國標準、德國標準及美國標準生產。這個標準對電纜有了具體的規定，這個就是額定電壓的問題。

額定電壓

電纜的額定電壓為U0/U (Um)=3.6/6（7.2）、6/6(7.2)、6/10（12）、8.7/10（12）、8.7/15（17.5）、12/20（24）、18/30(36)kV。

Uo=電纜設計用的導體對地或金屬屏蔽之間的額定工頻電壓；

U＝電纜設計用的導體之間的額定工頻電壓；

Um＝設備可承受的最高系統電壓的最大值。

因此，電力局為了有余量，一般都用8.7/15了，15剛好是8.7的根號3倍。

三、方法分析

 1.對于電纜線路不長的情況下，可采用一端直接接地，另一端加裝限電壓保護器接地；

 2.對于電纜線路較長，單點直接接地方式無法滿足本規范要求時，可采取在線路兩端直接接地，電纜中間位置將金屬護套經限電壓保護器接地方式，或者線路兩端金屬護套經限電壓保護器接地，中間位置直接接地方式；

 3.對于電纜線路長的情況，采用絕緣接頭將金屬護套分隔成多段，使每段的感應電壓限制在小于50V的安全范圍以內，即將電纜金屬護套交叉互聯。

 4.金屬護套交叉互聯的方法是：將一側A相金屬護套連接到另一側B相；將一側B相金屬護套連接到另一側C相；將一側C相金屬護套連接到另一側A相的方法。

 金屬護套經交叉互聯后，I段C相連接到II段B相；然后又接到第III段A相，如上圖所示，由于A、B、C三相的感應電動勢的相角差為1200，如果三段電纜長度相等，則在一個大段中金屬護套三相合成電動勢理論上應等于零。

四、標準措施方法

 高壓電纜線路的接地方式有下列幾種：

護層一端直接接地，另一端通過護層保護接地----可采用方式；護層中點直接接地，兩端屏蔽通過護層保護接地---常用方式；護層交叉互聯----常用方式；電纜換位，金屬護套交叉互聯---效果最好的接地方式；護套兩端接地---不常用，僅適用于極短電纜和小負載電纜線路。沈興線纜24年專注于電線電纜的生產與研發。電話：13940088818
