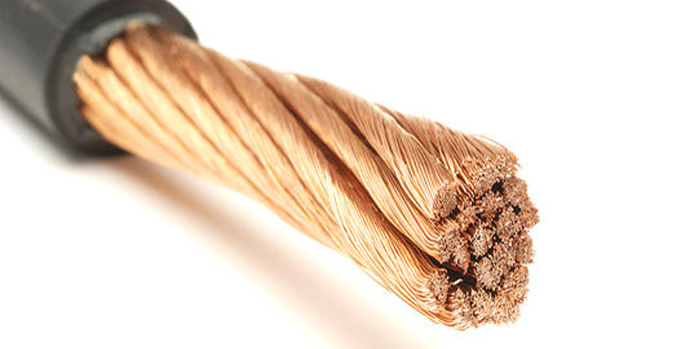

什么是5000v耐高壓?jiǎn)涡拒涬娎|？

時間：2021-10-19 11:09:38 作者：小編點擊：次

單芯電纜設計規范

（1）電纜應為非金屬或非磁性材料鎧裝。為了避免循環，金屬屏蔽層只能在一個點接地。

（2）同一回路中的所有導線均應置于同一管道、導管或槽內，或所有導線除非由非磁性材料制成，否則應使用線夾固定在一起。

（3）當安裝2根、3根或4根單芯電纜，分別形成單相回路、三相回路或三相和中性回路時，電纜應盡量相互接觸。在任何情況下，兩條相鄰電纜外護套之間的距離不得大于一條電纜的直徑。

（4）當額定電流大于250A的單芯電纜必須安裝在鋼制貨艙艙壁附近時，電纜與艙臂之間的間隙應至少為50 mm。屬于同一交流電路的電纜以三葉形敷設，除非。

（5）磁性材料不得用于同一組單芯電纜。電纜穿過鋼板時，同一回路中的所有導線應一起穿過鋼板或包裝箱，使電纜之間沒有磁性材料，電纜與磁性材料之間的間隙不應小于75 mm。屬于同一交流電路的電纜以三葉形敷設，屬于同一交流電路的電纜除外。

單芯電纜感應電壓產生原因

根據電力安全規程規定：35kV及以下電壓等級的三芯電纜都采用兩端接地方式，這是因?yàn)樵谡＿\(yùn)行中，流過三個線芯的電流總和為零，在鋁包或金屬屏蔽層外基本上沒有磁鏈，這樣，在鋁包或金屬屏蔽層兩端就基本上沒有感應電壓，所以兩端接地后不會有感應電流流過鋁包或金屬屏蔽層。但當采用單芯電纜，它的線芯與金屬屏蔽層的關系，可看作一個變壓器的初級繞組中線圈與鐵芯的關系。當單芯電纜線芯通過電流時就會有磁力線交鏈鋁包或金屬屏蔽層，使它的兩端出現感應電壓。

消除影響的基本方法

1.電纜互層兩端接地電纜金屬互層兩端接地，金屬護套感應電壓會在金屬護套中產生循環電纜，此電纜大小與電纜線芯中負荷電流大小密切相關，同時還與間距等因素有關。

2.電纜互層采用一端接地一端經互層電壓限制器接地或者不接地方式電纜互層采用一端接地、一端經互層電壓限制器接地。此方法對于短距離單芯電纜敷設能夠起到保護作用，但是對于長距離單芯電纜敷設效果并不顯著。

方法分析

1.對于電纜線路不長的情況下，可采用一端直接接地，另一端加裝限電壓保護器接地；

2.對于電纜線路較長，單點直接接地方式無法滿足本規范要求時，可采取在線路兩端直接接地，電纜中間位置將金屬護套經限電壓保護器接地方式，或者線路兩端金屬護套經限電壓保護器接地，中間位置直接接地方式；

3.對于電纜線路長的情況，采用絕緣接頭將金屬護套分隔成多段，使每段的感應電壓限制在小于50V的安全范圍以內，即將電纜金屬護套交叉互聯。

金屬護套交叉互聯的方法是：將一側A相金屬護套連接到另一側B相；將一側B相金屬護套連接到另一側C相；將一側C相金屬護套連接到另一側A相的方法。

金屬護套經交叉互聯后，I段C相連接到II段B相；然后又接到第III段A相，如上圖所示，由于A、B、C三相的感應電動勢的相角差為1200，如果三段電纜長度相等，則在一個大段中金屬護套三相合成電動勢理論上應等于零。
