電力電纜

電力電纜是用于傳輸和分配電能的電纜，電力電纜常用于城市地下電網、發電站引出線路、工礦企業內部供電及過江海水下輸電線。

在電力線路中，電纜所占比重正逐漸增加。電力電纜是在電力系統的主干線路中用以傳輸和分配大功率電能的電纜產品，包括1-500KV以及以上各種電壓等級，各種絕緣的電力電纜。

基本介紹

電力電纜的使用至今已有百余年歷史。1879年，美國發明家T.A.愛迪生在銅棒上包繞黃麻并將其穿入鐵管內，然后填充瀝青混合物制成電纜。他將此電纜敷設于紐約，開創了地下輸電。次年，英國人卡倫德發明瀝青浸漬紙絕緣電力電纜。1889年，英國人S.Z.費蘭梯在倫敦與德特福德之間敷設了10千伏油浸紙絕緣電纜。1908年，英國建成20千伏電纜網。電力電纜得到越來越廣的應用。1911年，德國敷設成60千伏高壓電纜，開始了高壓電纜的發展。1913年，德國人M.霍希施泰特研制成分相屏蔽電纜，改善了電纜內部電場分布，消除了絕緣表面的正切應力，成為電力電纜發展中的里程碑。1952年，瑞典在北部發電廠敷設了380千伏超高壓電纜，實現了超高壓電纜的應用。到80年代已制成1100千伏、1200千伏的特高壓電力電纜。

主要分類

按電壓等級分

按電壓等級可分為中、低壓電力電纜（35千伏及以下）、高壓電纜(110千伏以上)、超高壓電纜（275～800千伏）以及特高壓電纜（1000千伏及以上）。此外，還可按電流制分為交流電纜和直流電纜。

按絕緣材料分

1、油浸紙絕緣電力電纜以油浸紙作絕緣的電力電纜。其應用歷史最長。它安全可靠，使用壽命長，價格低廉。主要缺點是敷設受落差限制。自從開發出不滴流浸紙絕緣后，解決了落差限制問題，使油浸紙絕緣電纜得以繼續廣泛應用。

2、塑料絕緣電力電纜 　絕緣層為擠壓塑料的電力電纜。常用的塑料有聚氯乙烯、聚乙烯、交聯聚乙烯。塑料電纜結構簡單,制造加工方便，重量輕，敷設安裝方便,不受敷設落差限制。因此廣泛應用作中低壓電纜，并有取代粘性浸漬油紙電纜的趨勢。其最大缺點是存在樹枝化擊穿現象，這限制了它在更高電壓的使用。

3、橡皮絕緣電力電纜　絕緣層為橡膠加上各種配合劑，經過充分混煉后擠包在導電線芯上，經過加溫硫化而成。它柔軟，富有彈性，適合于移動頻繁、敷設彎曲半徑小的場合。

常用作絕緣的膠料有天然膠-丁苯膠混合物，乙丙膠、丁基膠等。

按電壓等級分

1、低壓電纜：適用于固定敷設在交流50Hz，額定電壓3kv及以下的輸配電線路上作輸送電能用。

2、中低壓電纜：（一般指35KV及以下）：聚氯乙烯絕緣電纜，聚乙烯絕緣電纜，交聯聚乙烯絕緣電纜等。

3、高壓電纜：（一般為110KV及以上）：聚乙烯電纜和交聯聚乙烯絕緣電纜等。

4、超高壓電纜：（275～800KV）。

5、特高壓電纜：（1000KV及以上）。

基本結構

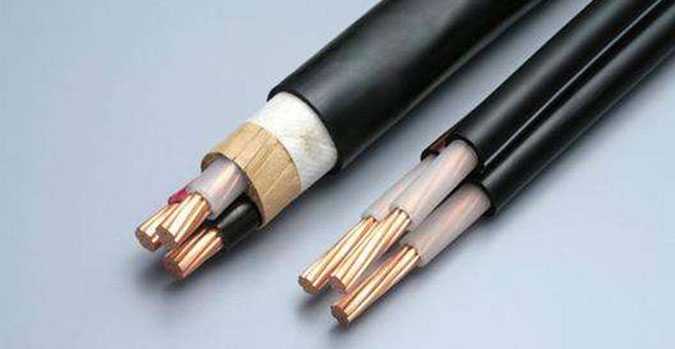

電力電纜的基本結構由線芯（導體）、絕緣層、屏蔽層和保護層四部分組成。

線芯

線芯是電力電纜的導電部分，用來輸送電能，是電力電纜的主要部分。

絕緣層

絕緣層是將線芯與大地以及不同相的線芯間在電氣上彼此隔離，保證電能輸送，是電力電纜結構中不可缺少的組成部分。

屏蔽層

15KV及以上的電力電纜一般都有導體屏蔽層和絕緣屏蔽層。

保護層

保護層的作用是保護電力電纜免受外界雜質和水分的侵入，以及防止外力直接損壞電力電纜。

行業研究

主要優點

1、占地少。一般埋設于土壤中或敷設于室內，溝道，隧道中，線間絕緣距離小，不用桿塔，占地少，基本不占地面上空間。

2、可靠性高。受氣候條件和周圍環境影響小，傳輸性能穩定，可靠性高。

3、具有向超高壓，大容量發展的更為有利的條件，如低溫，超導電力電纜等。

4、分布電容較大。

5、維護工作量少。

6、電擊可能性小。

電力電纜的一般怎樣選擇？

電力電纜的一般選擇

(1) 電纜的額定電壓等于或大于所在網絡的額定電壓，電纜的最高工作電壓不得超過其額定電壓的15%。

(2) 除在要移動或振動劇烈的場所采用銅心電纜外，一般情況下采用鋁心電纜。

(3) 敷設在電纜構筑物內的電纜宜采用裸鎧裝電纜或鋁包裸塑料護套電纜。

(4) 直埋電纜采用帶護層的鎧裝電纜或鋁包裸塑料護套電纜。

(5) 移動機械選用重型橡套電纜。

(6) 有腐蝕性的土壤一般不采用直埋，否則應采用特殊的防腐層電纜。在有腐蝕性介質的場所，應采相應的電纜護套。

(7) 垂直或高差較大處敷設電纜，應采用不滴流電纜。

(8) 環境溫度超過40℃時不宜采用橡皮絕緣電纜。

研究報告

《2012年中國電力電纜產業深度研究報告》是目前電力電纜領域最專業和最全面系統的深度市場研究報告。報告首先介紹了電力電纜的背景知識，包括電力電纜的相關概念、分類、應用、產業鏈結構、產業概述，國際市場動態分析，國內市場動態分析，宏觀經濟環境分析及經濟形勢對電力電纜行業的影響，電力電纜行業國家政策及規劃分析，電力電纜產品技術參數，生產工藝技術，產品成本結構等；接著統計了中國主要企業電力電纜產能 產量 成本 價格 利潤 產值 利潤率等詳細數據，同時統計了國內32個企業電力電纜產品 客戶 應用 產能 市場地位 企業聯系方式等信息，然后對這些企業相關數據進行匯總統計和總結分析，得到中國電力電纜產能市場份額，產量市場份額，供應量 需求量供需關系，進口量 出口量 消費量等數據統計，同時介紹中國電力電纜2009-2013年產能 產量 售價 成本 利潤 產值 利潤率等，最后還采用案例的模式分析了電力電纜新項目機會風險分析和投資可行性分析。總體而言，這份是專門針對中國電力電纜產業的深度報告。

市場空間

中國經濟持續快速的增長，為線纜產品提供了巨大的市場空間，中國市場強烈的誘惑力，使得世界都把目光聚焦于中國市場，在改革開放短短的幾十年，中國線纜制造業所形成的龐大生產能力讓世界刮目相看。

2008年11月，我國為應對世界金融危機，政府決定投入4萬億元拉動內需，其中有大約40%以上用于城鄉電網建設與改造。全國電線電纜行業又有了良好的市場機遇，各地電線電纜企業抓住機遇，迎接新一輪城鄉電網建設與改造。

電線電纜行業是中國僅次于汽車行業的第二大行業，產品品種滿足率和國內市場占有率均超過90%。在世界范圍內，中國電線電纜總產值已超過美國，成為世界上第一大電線電纜生產國。伴隨著中國電線電纜行業高速發展，新增企業數量不斷上升，行業整體技術水平得到大幅提高。

中國線纜制造業所形成的龐大生產能力讓世界刮目相看。隨著中國電力工業、數據通信業、城市軌道交通業、汽車業以及造船等行業規模的不斷擴大，對電線電纜的需求也將迅速增長，未來電線電纜業還有巨大的發展?jié)摿Α?/p>

型號說明

電力電纜的型號

1、用漢語拼音第一個字母的大寫表示絕緣種類、導體材料、內護層材料和結構特點。如用Z代表紙；L代表鋁；Q代表鉛；F代表分相；ZR代表阻燃；NH代表耐火。

2、用數字表示外護層構成，有二位數字。無數字代表無鎧裝層，無外被層。第一位數字表示鎧裝，第二位數字表示外被，如粗鋼絲鎧裝纖維外被表示為41。

3、電纜型號按電纜結構的排列一般依次序?yàn)椋航^緣材料；導體材料；內護層；外護層。

4、電纜產品用型號、額定電壓和規格表示。其方法是在型號后再加上說明額定電壓、芯數和標稱截面積的。

型號詳細說明

（1）類別：H——市內通信電纜、HP——配線電纜、HJ——局用電纜

（2）絕緣：Y——聚乙烯絕緣、YF——泡沫聚烯烴絕緣、YP——泡沫/實心皮聚烯烴絕緣

（3）內護層：A——涂塑鋁帶粘接屏蔽聚乙烯護套、S——鋁，鋼雙層金屬帶屏蔽聚乙烯護套、V——聚氯乙烯護套

（4）特征：T——石油膏填充、G——高頻隔離、C——自承式

（5）外護層：23——雙層防腐鋼帶繞包銷裝聚乙烯外被層、33——單層細鋼絲鎧裝聚乙烯被層、43——單層粗鋼絲鎧裝聚乙烯被層、53——單層鋼帶皺紋縱包鎧裝聚乙烯外被層、553——雙層鋼帶皺紋縱包鎧裝聚乙烯外被層

2）BV 銅芯聚氯乙烯絕緣電線；

BLV 鋁芯聚氯乙烯絕緣電線；

BVV 銅芯聚氯乙烯絕緣聚氯乙烯護套電線；

BLVV 鋁芯聚氯乙烯絕緣聚氯乙烯護套電線；

BVR 銅芯聚氯乙烯絕緣軟線；

RV 銅芯聚氯乙烯絕緣安裝軟線；

RVB 銅芯聚氯乙烯絕緣平型連接線軟線；

BVS 銅芯聚氯乙烯絕緣絞型軟線；

RVV 銅芯聚氯乙烯絕緣聚氯乙烯護套軟線；

BYR 聚乙烯絕緣軟電線；

BYVR 聚乙烯絕緣聚氯乙烯護套軟線；

RY 聚乙烯絕緣軟線；

RYV 聚乙烯絕緣聚氯乙烯護套軟線

3）WD：無鹵低煙型

ZR: 阻燃型

NH：耐火型

DH：防火型

行業發展

電線電纜在我國的基礎建設當中起到了很重要的鏈接作用，隨著我國的不斷發展，對于動力電纜行業來說，針對不斷變化的市場和需求，傳統的行業模式已經不能適應市場發展，所以對于很多企業來說，行業的轉變刻不容緩。

我國電線電纜行業仍然是繼續發展的趨勢，但是也存在七大問題，嚴重制約了該行業的健康持續發展。以北京電線電纜行業為例。

一是中低檔產品過剩，高端產品不足。我國電力電纜行業約有上萬家企業，但是大部分企業規模小，產品水平不高，真正能夠在國家重點項目上具有中標能力的企業不多。一些特殊、重大領域的電線電纜不少缺門，需要時只有依靠進口。

二是重復生產、重復建設突出，生產能力過剩。應該說，電線電纜是比較容易生產的產品，市場準入的門檻也低。前些年城鄉電網改造，一些企業“抓住機遇”，一哄而上;連電力部門也爭相建廠生產。這些年又趕上國家基本建設步伐加快，房地產業持續升溫，不少企業又應運而起，看到別人生產什么自己也生產什么，造成產品重復，產能過剩。

三是地方保護主義和壟斷現象嚴重，市場缺乏規范。由于電線電纜產能過剩，市場競爭激烈，有些地方政府搞地方保護，硬行要求使用本地產品;有的電力部門只使用本系統企業生產的產品或關系戶的產品，其他企業很難進入。一些監管部門也是只查外地產品，不查本地、本系統產品，造成不公平競爭。在技術附加值相對較低的中低端電線電纜市場中，壓價競銷的情況相當普遍。一部分根本不具備生產能力、質量控制和檢側等必要手段的“作坊企業”得以混跡于行業之中，成為假冒偽劣、粗制濫造、偷工減料、以次充好線纜產品的產生源頭，并憑借壓低銷售價格等手段擾亂市場競爭秩序，加劇了行業內的無序競爭。

四是原材料價格不斷攀升，由于市場競爭激烈，線纜產品很難提價，企業生存難以為繼。電線電纜行業主要原材料是銅和鋁，這幾年銅、鋁價格雖有波動但仍呈持續上升趨勢;加上能源、運輸費用和用人工資提高，電線電纜的生產成本不斷上升。一些企業為保持贏利和維持生產，不得不偷工減料，降低產品標準，甚至生產假冒偽劣產品。

五是研發投入少，創新能力不足。一些線纜企業急功近利，忙于發展生產、增加產量，不舍得投入資金和智力開發新產品尤其是高精產品;也不重視提高產品質量、創名牌。使本土線纜企業缺乏自主知識產權，關鍵技術受制于人，高端技術、高端產品發展緩慢。據統計，國產線纜只有30%的品牌達到國際市場接受和可參加競爭的水平。企業缺少專業人才，相關院校畢業生不愿進入中小型電纜企業工作，民營企業員工大多沒有進行相關專業培訓，技術創新人才嚴重缺乏，多數企業缺乏相關的產品研制與創新的專項資金的投入，都導致當前國內線纜生產企業的自主技術創新不足，產品結構矛盾突出。

六是低價中標影響線纜行業的良性發展，下游企業占用上游企業大量資金。招投標活動中，下游客戶采用低價中標，線纜企業為生存低價傾銷，訂國標貨，供非標產品。行業下游客戶為強勢大客戶，占用了大量電纜企業的資金，影響到整個行業企業的正常運營。

七是電纜入網資格名目繁多，線纜企業不堪重負。電線電纜是各行業必用的產品，而各行業對電纜性能的要求互不相同或者各有側重點，于是對電纜產品入網提出了種種限制，非取得入網資格者不得入網使用，致使電纜制造企業每年花費大量人力、物力和財力去應付這些名目繁多的資格認可工作。例如，最普通電纜需要有生產許可證，低壓電線要有3C強制認證，礦用電纜要有煤礦系統的安全認證，室內通信電纜要有電信局的入網許可證，電視電纜要有廣播電視部門的入網許可證，電腦網絡用LAN電纜要有網絡入網許可證，阻燃耐火電纜要有消防部門的備案認可證明等等。更有甚者，同一個產品需要同時擁有幾個用戶部門的許可證。企業為取得各種入網資格疲憊不堪，產品的營銷費用大大增加。

線路故障

常見的線路故障　

1、短路性故障：有兩相短路和三相短路,多為制造過程中留下的隱患造成。

2、接地性故障：電纜某一芯或數芯對地?fù)舸?，絕緣電阻低于10kΩ稱低阻接地，高于10kΩ稱為高阻接地。主要由于電纜腐蝕、鉛皮裂紋、絕緣干枯、接頭工藝和材料等造成。

3、斷線性故障：電纜某一芯或數芯全斷或不完全斷。電纜受機械損傷、地形變化的影響或發生過短路，都能造成斷線情況。

4、混合性故障：上述兩種以上的故障。

電力電纜線路故障原因及對策　

外力損傷：在電纜的保管、運輸、敷設和運行過程中都可能遭受外力損傷，特別是已運行的直埋電纜，在其他工程的地面施工中易遭損傷。這類事故往往占電纜事故的50%。為避免這類事故，除加強電纜保管、運輸、敷設等各環節的工作質量外，更重要的是嚴格執行動土制度。

保護層腐蝕：地下雜散電流的電化腐蝕或非中性土壤的化學腐蝕使保護層失效，失去對絕緣的保護作用。解決辦法是，在雜散電流密集區安裝排流設備；當電纜線路上的局部土壤含有損害電纜鉛包的化學物質時，應將這段電纜裝于管內，并用中性土壤作電纜的襯墊及覆蓋，還要在電纜上涂以瀝青。

過電壓、過負荷運行：電纜電壓選擇不當、在運行中突然有高壓竄入或長期超負荷，都可能使電纜絕緣強度遭破壞，將電纜擊穿。這需要過加強巡視檢查、改善運行條件來及時解決。

戶外終端頭浸水：因施工不良，絕緣膠未灌滿，致終端頭浸水，最終發生爆炸。因此要嚴格執行施工工藝規程，認真驗收；加強檢查和及時維修。終端頭漏油，破壞了密封結構，使電纜端部浸漬劑流失干枯，熱阻增加，絕緣加速老化，易吸收潮氣，造成熱擊穿。發現終端頭滲漏油時應加強巡視，嚴重時應停電重做。

防火防爆

發電廠、變電站及工礦企業都大量使用電力電纜，一旦電纜起火爆炸，將會引起嚴重火災和停電事故，此外，電纜燃燒時產生大量濃煙和毒氣，不僅污染環境，而且危及人的生命安全。為此，應注意電力電纜的防火。

起火原因

電纜爆炸起火的原因

電力電纜的絕緣層是由紙、油、麻、橡膠、塑料、瀝青等各種可燃物質組成，因此，電纜具有起火爆炸的可能性。導致電纜起火爆炸的原因是：

（1）絕緣損壞引起短路故障。電力電纜的保護鉛皮在敷設時被損壞或在運行中電纜絕緣受機械損傷，引起電纜相間或鉛皮間的絕緣擊穿，產生的電弧使絕緣材料及電纜外保護層材料燃燒起火。

（2）電纜長時間過載運行。長時間的過載運行，電纜絕緣材料的運行溫度超過正常發熱的最高允許溫度，使電纜的絕緣老化干枯，這種絕緣老化干枯的現象，通常發生在整個電纜線路上。由于電纜絕緣老化干枯，使絕緣材料失去或降低絕緣性能和機械性能，因而容易發生擊穿著火燃燒，甚至沿電纜整個長度多處同時發生燃燒起火。

（3）油浸電纜因高差發生淌、漏油。當油浸電纜敷設高差較大時，可能發生電纜淌油現象。淌流的結果，使電纜上部由于油的流失而干枯，這部分電纜的熱阻增加，使紙絕緣焦化而提前擊穿。另外，由于上部的油向下淌，在上部電纜頭處騰出空間并產生負壓力，使電纜易于吸收潮氣而使端部受潮。電纜下部由于油的積聚而產生很大的靜壓力，促使電纜頭漏油。電纜受潮及漏油都增大了發生故障起火的機率。

（4）中間接頭盒絕緣擊穿。電纜接頭盒的中間接頭因壓接不緊、焊接不牢或接頭材料選擇不當，運行中接頭氧化、發熱、流膠；在做電纜中間接頭時，灌注在中間接頭盒內的絕緣劑質量不符合要求，灌注絕緣劑時，盒內存有氣孔及電纜盒密封不良、損壞而漏入潮氣，以上因素均能引起絕緣擊穿，形成短路，使電纜爆炸起火。電氣自動化技術網

（5）電纜頭燃燒。由于電纜頭表面受潮積污，電纜頭瓷套管破裂及引出線相間距離過小，導致閃絡著火，引起電纜頭表層絕緣和引出線絕緣燃燒。

（6）外界火源和熱源導致電纜火災。如油系統的火災蔓延，油斷路器爆炸火災的蔓延，鍋爐制粉系統或輸煤系統煤粉自燃、高溫蒸汽管道的烘烤，酸堿的化學腐蝕，電焊火花及其他火種，都可使電纜產生火災。

撲救方法

電纜火災的撲救方法

電纜一旦著火，應采用下列方法撲滅：

（1）切斷起火電纜電源。電纜著火燃燒，無論何原因引起，都應立即切斷電源，然后，根據電纜所經過的路徑和特征，認真檢查，找出電纜的故障點，同時應迅速組織人員進行撲救。

（2）電纜溝內起火非故障電纜電源的切斷。當電纜溝中的電纜起火燃燒時，如果與其同溝并排敷設的電纜有明顯的著火可能性，則應將這些電纜的電源切斷。電纜若是分層排列，則首先將起火電纜上面的受熱電纜電源切斷，然后將與起火電纜并排的電纜電源切斷，最后將起火電纜下面的電纜電源切斷。

（3）關閉電纜溝隔火門或堵死電纜溝兩端。當電纜溝內的電纜起火時，為了避免空氣流通，以利迅速滅火，應將電纜溝的隔火門關閉或?qū)啥硕滤?，采用窒息的方法滅火?/p>

（4）做好撲滅電纜火災時的人身防護。由于電纜起火燃燒會產生大量的濃煙和毒氣，撲滅電纜火災時，撲救人員應戴防毒面具。為防止撲救過程中的人身觸電，撲救人員還應戴橡皮手套和穿上絕緣靴，若發現高壓電纜一相接地，撲救人員應遵守：室內不得進入距故障點4m以內，室外不得進入距故障點8m以內，以免跨步電壓及接觸電壓傷人。救護受傷人員不在此限，但應采取防護措施。

（5）撲滅電纜火災采用的滅火器材。撲滅電纜火災應采用滅火機滅火，如干粉滅火機、“1211”滅火機、二氧化碳滅火機等；也可使用干砂或黃土覆蓋；如果用水滅火，最好使用噴霧水槍；若火勢猛烈，又不可能采用其他方式撲救，待電源切斷后，可向電纜溝內灌水，用水將故障封住滅火。

（6）撲救電纜火災時，禁止用手直接觸摸電纜鋼鎧和移動電纜。

防火措施

電纜防火措施

為了防止電纜火災事故的發生，應采取以下預防措施：

（1）選用滿足熱穩定要求的電纜。選用的電纜，在正常情況下，能滿足長期額定負荷的發熱要求，在短路情況下，能滿足短時熱穩定，避免電纜過熱起火。

（2）防止運行過負荷。電纜帶負荷運行時，一般不超過額定負荷運行，若過負荷運行，應嚴格控制電纜的過負荷運行時間，以免過負荷發熱使電纜起火。

（3）遵守電纜敷設的有關規定。電纜敷設時應盡量遠離熱源，避免與蒸汽管道平行或交叉布置，若平行或交叉，應保持規定的距離，并采取隔熱措施，禁止電纜全線平行敷設在熱管道的上邊或下邊；在有些管道的隧道或溝內，一般避免敷設電纜，如需敷設，應采取隔熱措施；架空敷設的電纜，尤其是塑料、橡膠電纜，應有防止熱管道等熱影響的隔熱措施；電纜敷設時，電纜之間、電纜與熱力管道及其他管道之間、電纜與道路、鐵路、建筑物等之間平行或交叉的距離應滿足規程的規定；此外，電纜敷應留有波形余度，以防冬季電纜停止運行收縮產生過大拉力而損壞電纜絕緣。電纜轉彎應保證最小的曲率半徑，以防過度彎曲而損壞電纜絕緣；電纜隧道中應避免有接頭，因電纜接頭是電纜中絕緣最薄弱的地方，接頭處容易發生電纜短路故障，當必須在隧道中安裝中間接頭時，應用耐火隔板將其與其他電纜隔開。以上電纜敷設有關規定對防止電纜過熱、絕緣損傷起火均起有效作用。

（4）定期巡視檢查。對電力電纜應定期巡視檢查，定期測量電纜溝中的空氣溫度和電纜溫度，特別是應做好大容量電力電纜和電纜接頭盒溫度的記錄。通過檢查及時發現并處理缺陷。

（5）嚴密封閉電纜孔、洞和設置防火門及隔墻。為了防止電纜火災，必須將所有穿越墻壁、樓板、豎井、電纜溝而進入控制室、電纜夾層、控制柜、儀表柜、開關柜等處的電纜孔洞進行嚴密封閉（封閉嚴密、平整、美觀、電纜勿受損傷） 。對較長的電纜隧道及其分叉道口應設置防火隔墻及隔火門。在正常情況下，電纜溝或洞上的門應關閉，這樣，電纜一旦起火，可以隔離或限制燃燒范圍，防止火勢蔓延。

（6）剝?nèi)シ侵甭耠娎|外表黃麻外護層。直埋電纜外表有一層浸瀝青之類的黃麻保護層，對直埋地中的電纜有保護作用，當直埋電纜進入電纜溝、隧道、豎井中時，其外表浸瀝青之類的黃麻保護層應剝?nèi)?，以減小火災擴大的危險。同時，電纜溝上面的蓋板應蓋好，且蓋板完整、堅固、電焊火渣不易掉入，減少發生電纜火災的可能性。

（7）保持電纜隧道的清潔和適當通風。電纜隧道或溝道內應保持清潔，不許堆放垃圾和雜物，隧道及溝內的積水和積油應及時清除；在正常運行的情況下，電纜隧道和溝道應有適當?shù)耐L(fēng)。

（8）保持電纜隧道或溝道有良好照明。電纜層、電纜隧道或溝道內的照明經常保持良好狀態，并對需要上下的隧道和溝道口備有專用的梯子，以便于運行檢查和電纜火災的撲救。

（9）防止火種進入電纜溝內。在電纜附近進行明火作業時，應采取措施，防止火種進入溝內。

（10）定期進行檢修和試驗。按規程規定及電纜運行實際情況，對電纜應定期進行檢修和試驗，以便及時處理缺陷和發現潛伏故障，保證電纜安全運行和避免電纜火災的發生。當進入電纜隧道或溝道內進行檢修，試驗工作時，應遵守《電業安全工作規程》的有關規定。

多層原因

電力電纜最外層一般為橡膠或橡膠合成套,這一層的作用一是絕緣,同時也起保護電纜不受傷害的作用。

電力電纜，又分高壓還是低壓電纜。如果是高壓的,里面還會有一層類似樹脂的填充物,這是起絕緣作用的,在高壓電纜中,這層是絕緣的最重要部分。低壓的沒有這層?xùn)|西，然后里面還會纏一些類似絲帶一樣的東西,這是為了固定住電纜每一芯,把中間的空隙填滿。

屏蔽層,分兩種情況,電力電纜的屏蔽層的作用有二:一是因?yàn)殡娏﹄娎|通過的電流比較大,電流周圍會產生磁場,為了不影響別的元件,所以加屏蔽層可以把這種電磁場屏蔽在電纜內；二是可以起到一定的接地保護作用,如果電纜芯線內發生破損,泄露出來的電流可以順屏蔽層流如接地網,起到安全保護的作用。

控制電纜在很多地方,特別是計算機系統的控制電纜,這里的屏蔽層是用來屏蔽外來影響的,因?yàn)槠浔旧黼娏骱苋?非常怕外界的電磁場影響。

電力電纜的組成方式應該是：導電線芯、絕緣層、保護層組成的。詳細分類（高壓,低壓就不說了）：導電線芯、內半導層、絕緣層、外半導層、銅屏蔽、填充物、內襯層、雙鋼帶保護層、外護層。這些部分組成！以上針對10kV電力電纜進行說明。

控制電纜與電力電纜的區別是什么？

電力電纜在電力系統主干線中用以傳輸和分配大功能電能，控制電纜從電力系統的配電點把電能直接傳輸?shù)礁鞣N用電設備器具的電源連接線路。電力電纜的額定電壓一般為0.6/1KV及以上，控制電纜主要為450/750V。同樣規格的電力電纜和控制電纜在生產時，電力電纜的絕緣和護套厚度比控制電纜厚。

電力電纜和控制電纜的區別如下:

1、通常情況下，電力電纜的電壓是0。6伏，但是控制電纜的電壓是450伏到750伏。所以把相同規格的電力電纜與控制電纜放在一起加工生產的話，我們就會發現在絕緣能力與護套厚度上，電力電纜要比控制電纜強很多。

2、控制電纜是電器產品當中的備用電纜，它與電力電纜都屬于電纜五大類產品當中的電纜。

3、在標準方面，控制電纜的是9330，電力電纜的是GB12706。

4、在顏色方面，控制電纜由于帶有絕緣線芯，所以顏色是黑色印著白字，但是電力電纜的顏色是不固定的。

5、在截面方面，控制電纜的截面比較小，大多數都在10平方以內，但是電力電纜是輸送電力的主力軍，所以截面是非常大的。雖然說電力電纜的規格是比較大的，有的甚至可以達到500平方，但是要想讓截面變得更大的話恐怕不可能了。

6、在電纜芯數方面，依據電網的相關要求我們就能知道，電力電纜的芯數通常情況下是5芯，但是控制電纜的纜芯是用來傳輸控制信號，所以需要用到的芯數要比較多，一般根據標準生產的話是61芯，但是也可以通過用戶的具體生產要求進行生產。
