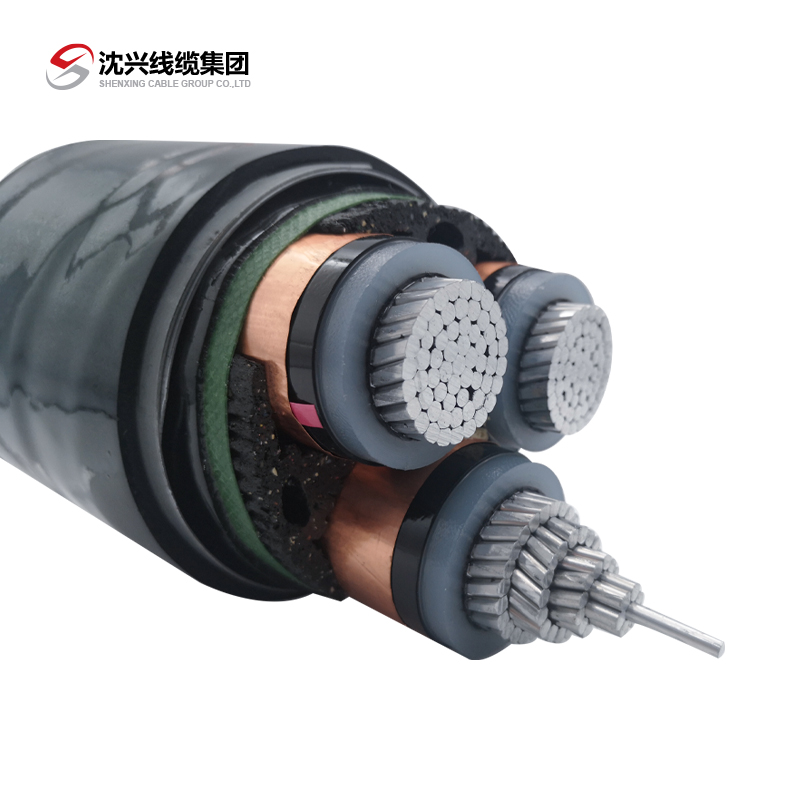

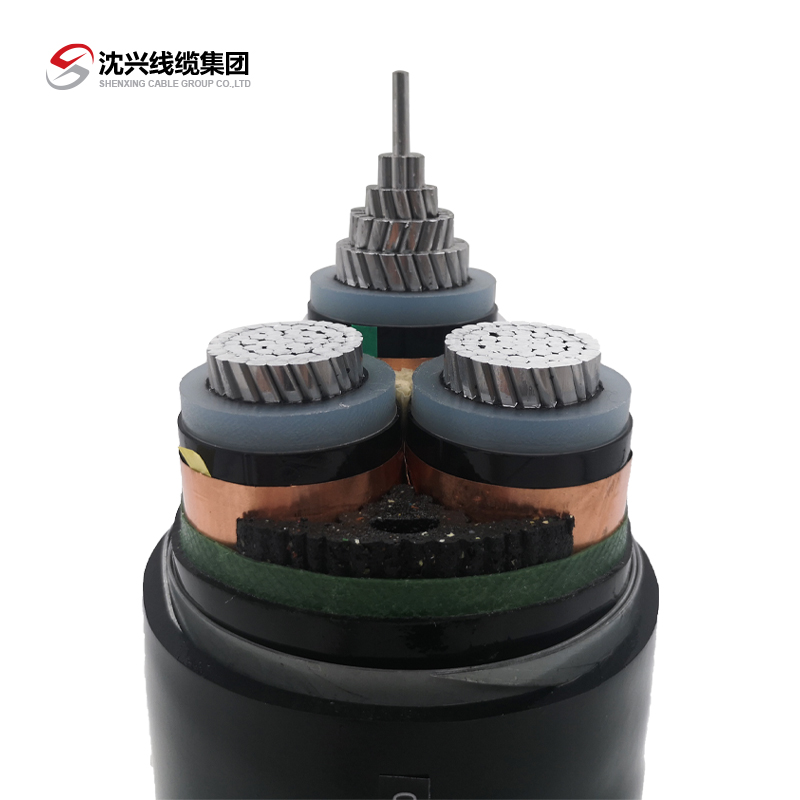

JLV是鋁芯電力電纜，型號的名稱為：鋁芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜。

YJLV電纜的含義

YJ----交聯聚乙烯絕緣；L----線芯材質為鋁材。V----聚氯乙烯護套。

YJLV電纜工作溫度為導體最高額定工作溫度90℃；導體短路溫度最高溫度不得超過250℃，最長時間不超過5秒;安裝敷設溫度為電纜安裝敷設溫度不低于0℃；空氣中敷設為環境溫度40℃;土壤中敷設為環境溫度25℃。

YJLV和YJV都是電力電纜，YJV是銅芯電力電纜，YJLV是鋁芯電力電纜，區別就在于導體材質。

YJLV電纜的使用特性：電纜導體最高額定工作溫度90℃，最高工作溫度不得超過 +70 ℃， 5 秒鐘短路不超過 160 ℃ , 敷設時環境溫度不低于 0 ℃。

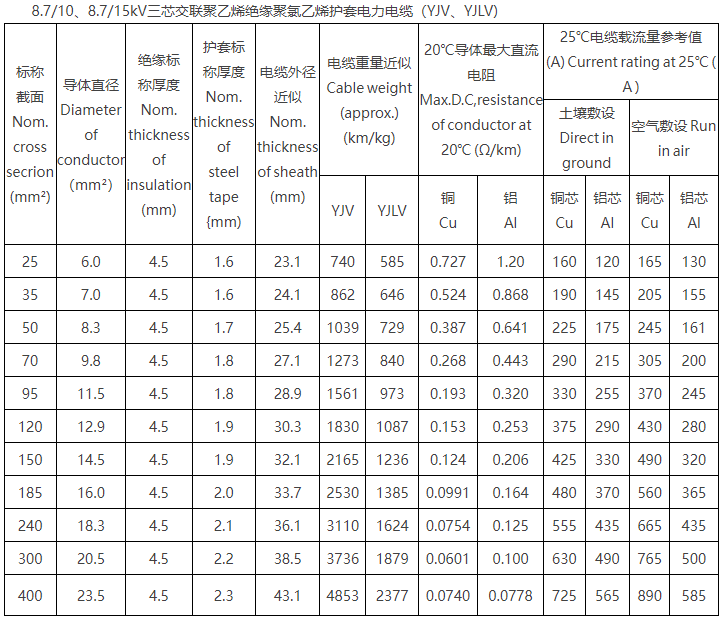

型號及規格

應用范圍

YJLV：鋁芯交聯聚問氯乙烯答絕緣聚氯乙烯護套電力電纜。固定敷設在室內、隧道內及管道中，電纜不能承受機械外力。

ZA(B 、 C 、 D) - YJLV：鋁芯交聯聚氯乙烯絕緣聚氯乙烯護套阻燃 A(B 、 C 、 D)O 類電力電纜。

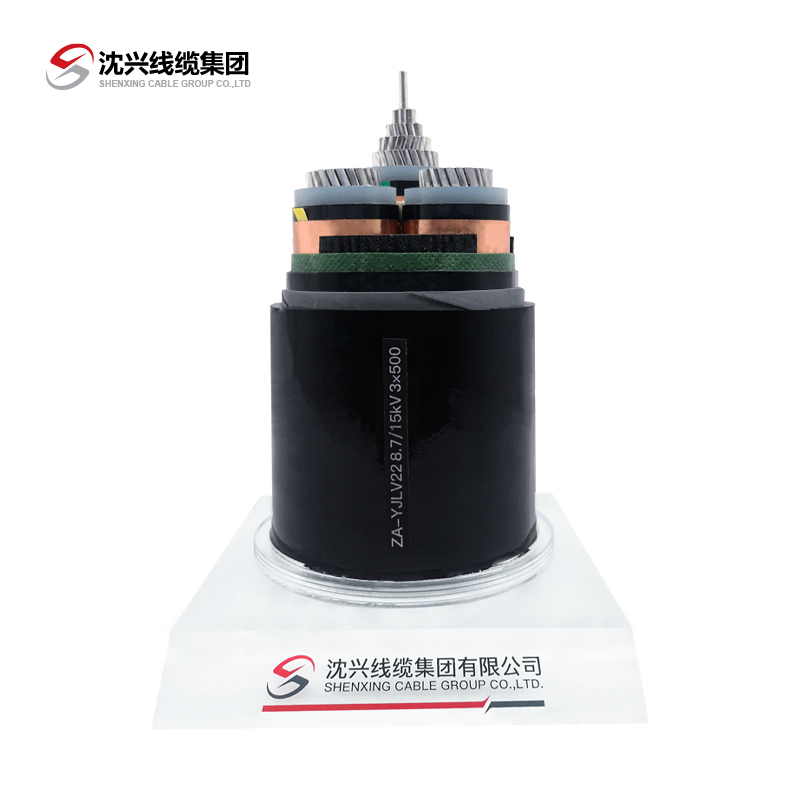

YJLV 22：鋁芯交聯聚氯乙烯絕緣聚氯乙烯鋼帶鎧裝聚氯乙烯護套電力電纜。因定敷設在室內、隧道內及管道中，電纜能承受機械外力。

ZA(B 、 C 、 D) - YJLV 22：鋁芯交聯聚氯乙烯絕緣聚氯乙烯鋼帶鎧裝聚氯乙烯護套阻燃 A(B,C,D) 類電力電纜。

代號含義

類別、用途代號：A-安裝線；B-絕緣線；C-船用電纜；K-控制電纜；N-農用電纜；R-軟線；U-礦用電纜；Y-移動電纜；JK-絕緣架空電纜；M-煤礦用；ZR-阻燃型；NH-耐火型；ZA-A 級阻燃；ZB-B 級阻燃；ZC-C 級阻燃；WD-低煙無鹵型。

導體材料：L-鋁；T-銅。

絕緣種類：V-聚氯乙烯；X-橡膠；Y-聚乙烯；YJ-交聯聚乙烯；Z-油浸紙。

內護層：V-聚氯乙烯護套；Y-聚乙烯護套；L-鋁護套；Q-鉛護套；H-橡膠護套；F-氯丁橡膠護套。

特征D-不滴流；F-分相；CY-充油；P-貧油干絕緣；P-屏蔽；Z-直流；B-扁平型；R-柔軟；C-重型；Q-輕型；G-高壓；H-電焊機用；S-雙絞型。

鎧裝層：0-無；2-雙鋼帶；3-細鋼絲；4-粗鋼絲。

外被層：0-無；1-纖維外被；2-聚氯乙烯護套；3-聚乙烯護套。

防火特性：阻燃電纜在代號前加ZR；耐火電纜在代號前加NH；防火電纜在代號前加DH。

充油電纜型號及產品表示方法

充油電纜型號由產品系列代號和電纜結構各部分代號組成。自容式充油電纜產品系列代號CY。外護套結構從里到外用加強層、鎧裝層、外被層的代號組合表示。絕緣種類、導體材料、內護層代號及各代號的排列次序以及產品的表示方法與35kV及以下電力電纜相同。如CYZQ102 220/1×4表示銅芯、紙絕緣、鉛護套、銅帶徑向加強、無鎧裝、聚氯乙烯護套、額定電壓220kV、單芯、標稱截面積400mm2的自容式充油電纜。

充油電纜外護層代號含義為

1.加強層：1代表銅帶徑向加強；2代表不銹鋼帶徑向加強；3代表鋼帶徑向加強；4代表不銹鋼帶徑向、窄不銹鋼帶縱向加強。

2.鎧裝層：0代表無鎧裝；2代表鋼帶鎧裝；4代表粗鋼絲鎧裝。

3.外被層：1代表纖維層；2代表聚氯乙烯護套；3代表聚乙烯護套。
