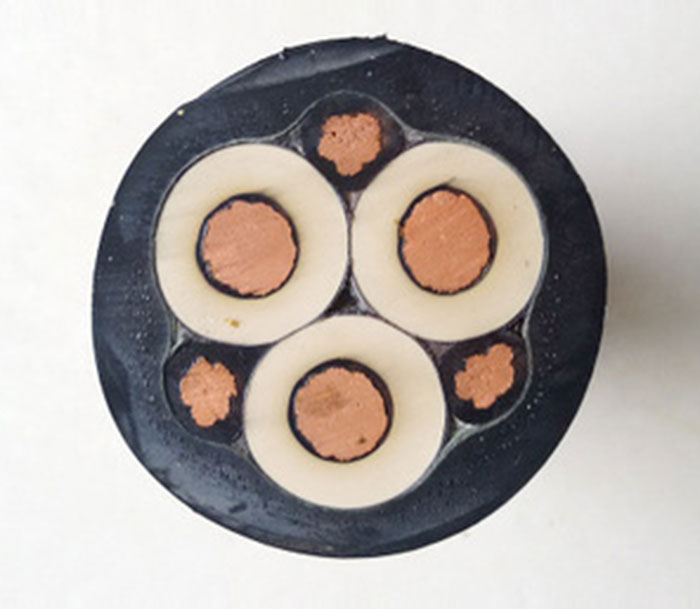

產品簡介

盾構機高壓電纜使用特性： 電纜的額定電壓為6kv；

電纜的長期工作溫度為+65℃。

電纜的最小彎曲半徑為電纜直徑的6倍。

UGFP電纜護套采用的氯丁膠或以氯丁膠為主的混合橡皮，耐油性和不延燃性不作考核。

用 途

交流額定電壓6kv及以下移動配電裝置及礦山采掘機械；起重運輸機械等。

使用特性

電纜的額定電壓為6kv；

電纜的長期工作溫度為+65℃。

電纜的最小彎曲半徑為電纜直徑的6倍。

電纜的規格應符合表1規定

芯數×截面 導體結構 根數/線徑 絕緣標稱厚度 護套標 稱厚度 標稱外徑 電線主芯直流電阻

歐/千米

主線芯 地線芯

ugf 3×6+1×6 84/0.30 4.5 1.4 6.0 40.3 3.30

ugf 3×10+1×10 84/0.40 4.5 1.6 6.0 43.8 1.91

ugf 3×16+1×16 126/0.40 4.5 1.6 6.0 46.8 1.21

ugf 3×25+1×16 196/0.40 4.5 1.6 6.0 49.3 0.78

ugf 3×25+1×16 276/0.40 4.5 1.6 6.0 52.0 0.554

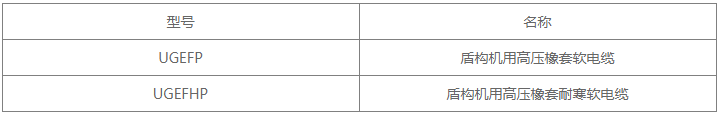

型號

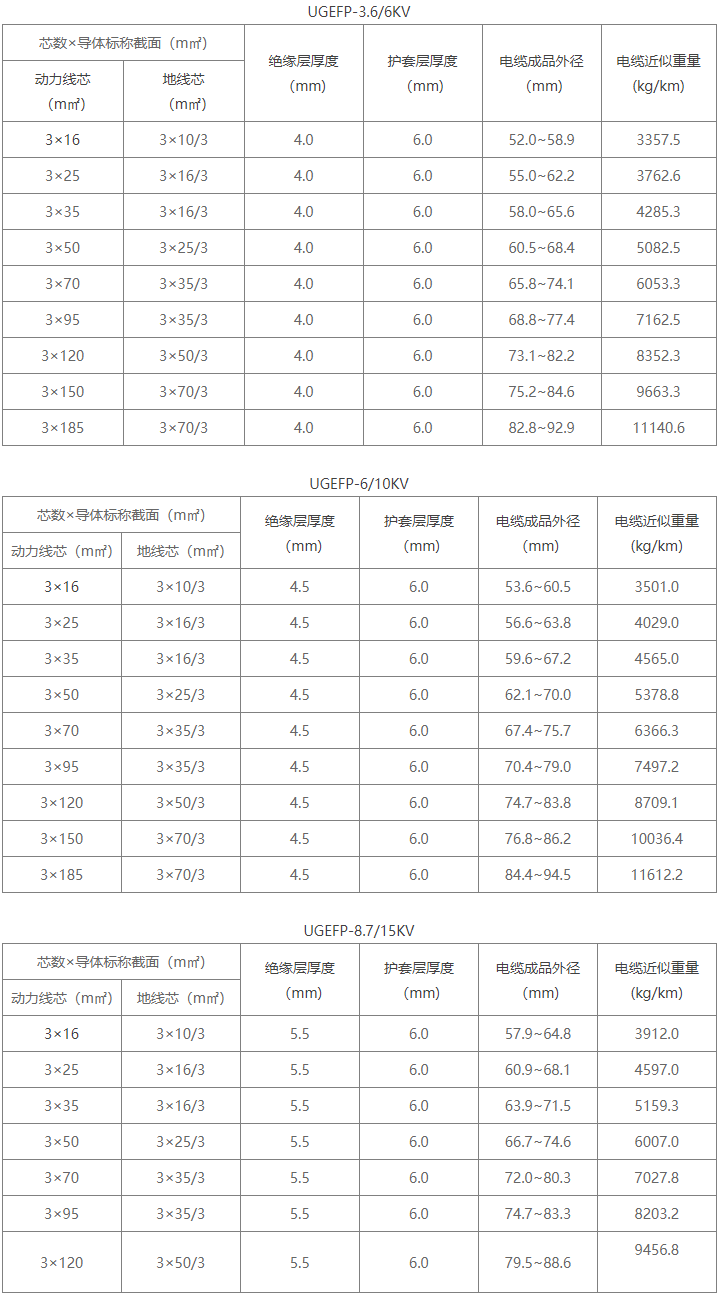

技術參數

技術性能

20℃時導體直流電阻見表1。

成品電纜線芯間的絕緣電阻，換算到長度1km，溫度為20℃，應不小于100兆歐。

成品電纜的主線芯間及主線芯與接地線間，應能經受交流50赫茲15000伏電壓試驗5分鐘不擊穿。

存放注意

A、防止水分潮氣侵入電纜；

B、防止嚴重彎曲及其他機械損傷；

C、防止高溫及在陽光下曝曬。

盾構機工作原理

用盾構法的機械進行隧洞施工具有自動化程度高、節省人力、施工速度快、一次成洞、不受氣候影響、開挖時可控制地面沉降、減少對地面建筑物的影響和在水下開挖時不影響地面交通等特點，在隧洞洞線較長、埋深較大的情況下，用盾構機施工更為經濟合理。

盾構機的基本工作原理就是一個圓柱體的鋼組件沿隧洞軸線邊向前推進邊對土壤進行挖掘。該圓柱體組件的殼體即護盾，它對挖掘出的還未襯砌的隧洞段起著臨時支撐的作用，承受周圍土層的壓力，有時還承受地下水壓以及將地下水擋在外面。挖掘、排土、襯砌等作業在護盾的掩護下進行。

擴展資料

盾構機問世至今已有近200年的歷史，其始于英國，發展于日本、德國。40年多來，通過對土壓平衡式、泥水式盾構機中的關鍵技術，如盾構機的有效密封。

確保開挖面的穩定、控制地表隆起及塌陷在規定范圍之內，刀具的使用壽命以及在密封條件下的刀具更換，對一些惡劣地質如高水壓條件的處理技術等方面的探索和研究解決，使盾構機有了很快的發展。

盾構機尤其是土壓平衡式和泥水式盾構機在日本由于經濟的快速發展及實際工程的需要發展很快。德國的盾構機技術也有獨到之處。

尤其是在地下施工過程中，保證密封的前提以及高達0.3MPa氣壓的情況下更換刀盤上的刀具，從而提高盾構機的一次掘進長度。德國還開發了在密封條件下，從大直徑刀盤內側常壓空間內更換被磨損的刀具。
