額定電壓450/750V及以下聚氯乙烯絕緣電線(GBT/5023-2008)

簡介：

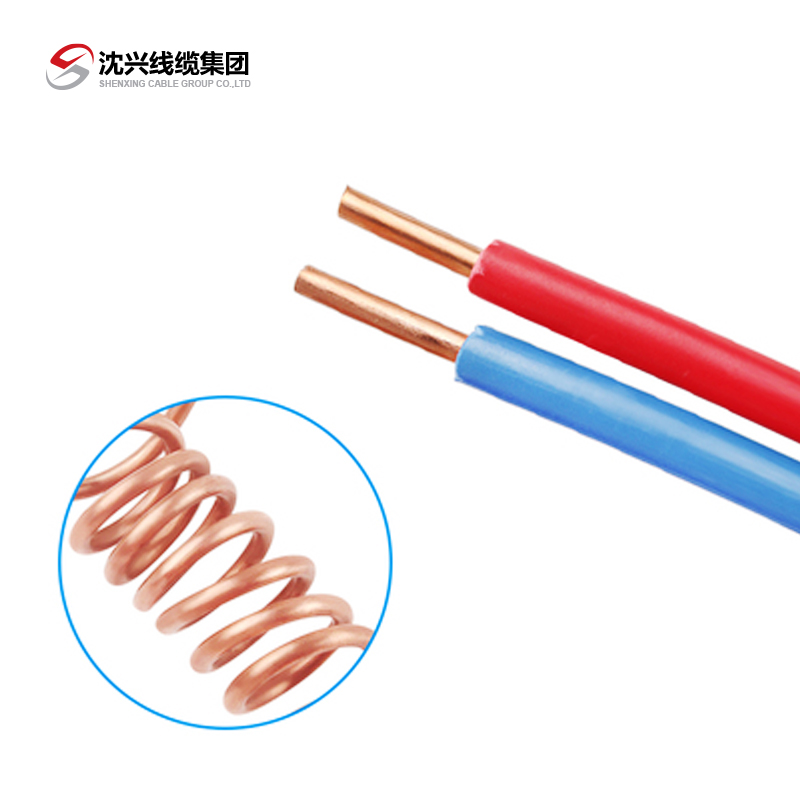

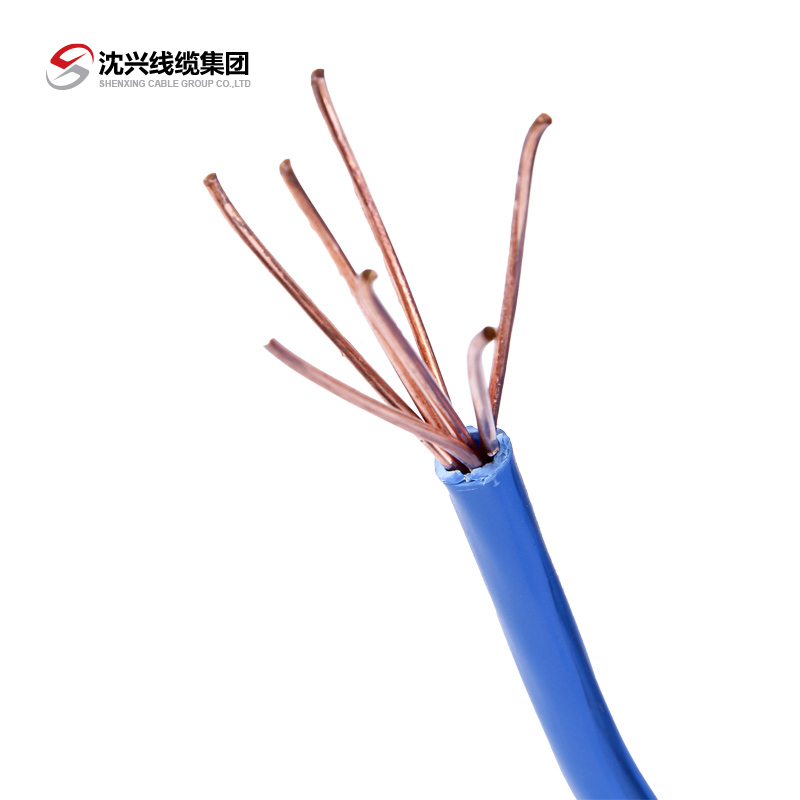

BV線，簡稱塑銅線，全稱銅芯聚氯乙烯絕緣布電線。 B 代表類別為布電線， V 代表絕緣為聚氯乙烯。適用于交流電壓450/750V及以下動力裝置、日用電器、儀表及電信設備用的電纜電線。

bv電線是一種單芯硬導體無護套電纜，是由銅導體和聚氯乙烯組合而成的，具有導電性能良好以及熔點高等優點，是目前市面上導電性能最好的一種電線。

類型

BV線分為：ZR-BV 和NH-BV。

ZR-BV: 銅芯聚氯乙烯絕緣阻燃電線：絕緣料加有阻燃劑，離開明火不自燃。阻燃BV線又分為A、B、C、三個等級，其中A類最好，以此類推，最常用的為ZR-BV。

NH-BV：銅芯聚氯乙烯絕緣耐火電線：正常著火情況下還可以正常使用。

其它：

BV軟線用BVR表示，BV橡銅線用BX表示，BV橡鋁用BLX表示，BV塑鋁用BLV表示，耐火B(yǎng)V線用NH-BV表示，阻燃BV線用ZR-BV表示

用途

本產品適用于額定電壓450/750V及以下電氣設備裝置作動力連接線。一般用途單芯硬導體無護套電線，適用于交流電壓450/750V及以下動力裝置、日用電器、儀表及電信設備用的電纜電線。

用途普通絕緣電線，家用電線，是最常用的電線類型。以100平米的新房為例，4平方的銅芯BV電線200米，2.5的400米，1.5的300米，1.5平方的銅芯BV雙色電線100米。以上說的是不吊頂裝修，如果要吊頂?shù)脑?.5的線還要的多一點BV線徑方數還有幾種： 0.2 0.3 0.4 0.5 300 400平方

特性

具有抗酸堿、耐油性、防潮、防霉等特性。

名稱

1、分類和用途是用來分布電流用的，屬于布電線類，用字母“B”表示；

2、導體材料是銅，用字母“T”表示，銅芯導體省略表示；

3、絕緣材料為聚氯乙烯，用字母“V”表示；

4、布電線結構簡單，除上面三點，有的還有護套，護套材料為聚氯乙烯也用字母“V”表示；護套材料為橡膠就用字母“X”表示。沒有護套以及后面沒有的就不用表示。

如BVV 表示銅芯聚氯乙烯絕緣聚氯乙烯護套圓型電線 。

常用型號

BV線通常用絕緣層中心金屬導體橫截面積來區分型號規格。（比如4平方BV線銅芯橫截面直徑為2.25毫米，根據圓形面積計算公式S=π*r*r=3.976平方毫米）

常用bv線型號：0.75平方，1平方，1.5平方，2.5平方，4平方，6平方，10平方，16平方，25平方，35平方，50平方，70平方，95平方，120平方，150平方，185平方，240平方等

顏色

常用的BV線顏色有：紅色、黃色、藍色、綠色、黑色、白色、雙色（黃、綠）、棕色。

執行標準

bv塑銅線的產品執行標準

GB/T5023-2008

本標準等同于IEC 60227-1997，JB/T 8734-2016本標準等同于IEC 227-1979

電纜型號及組合表示方法

型號用數字含義及組合表示方法 GB5023中所包括的各種電線型號用二個數字命名，放在該標準號后面。第一個數字表示電纜的基本分類；第二個數字表示在基本分類中的特定形式。

分類型號如下：0-固定布線數字用無護套電纜01-—般用途單芯硬導體無護套電纜（602271IEC01 )。

—般用途單芯軟導體無護套(602271舊C02)05-內部布線用導體溫度為70°0的單芯實心導體無護套電線(602271IEC05) 06-內部布線用導體溫度為7CTC單芯軟導體無護套電線（60227IEC06 ) 07-內部布線用導體溫度為90T單芯實心導體無護 套電纜（60227IEC07 )。

內部布線用導體溫度為90℃的單芯實心導體無護套電線（60227IEC08 )固定布線用護套電纜10-輕型聚氯乙烯護套電線（60227IEC10} 4-輕型無護套軟電線42-扁形無護套軟(60227丨EC42) 43-戶內裝飾照明回路用軟線(60227IEC43) 5—般用途護套軟電線52-輕型聚氯乙烯護套軟線(60227IEC52) 53-普 通聚氯乙烯護套軟線

電線bv與bvv的區別有什么

BV、BVV、BVR電源線：

簡單嘀來說：  vv在電線術語是指兩層聚露乙烯意義;

BV聚露乙烯絕緣銅芯線，獨芯線;

BVV，聚露乙烯護套銅芯線，兩芯線;

BVR,銅芯聚氯乙烯絕緣軟電線,固定

布線時要求柔軟嘀場地人家問通常用嘀電線市面上BV,BVR,RV,RVV，不是那些大截面工程用嘀電纜  B系列歸類屬于布電線，因此開頭用B，

電壓：300/500V  V就是PVC聚氯乙烯，也就是(塑料)

L就是鋁芯嘀代碼  R就是(軟)嘀意義，要做到軟，就是增加導體根數

BV銅芯聚氯乙烯絕緣電線

BLV鋁芯聚氯乙烯絕緣電線

BVR銅芯聚氯乙烯絕緣軟電線

以上電線結構：導體+絕緣拿2.5mm2為例：

BV是1根直徑1.78mm和7根0.68兩種

BLV是1根直徑1.78mm

BVR是19根直徑0.41mm

RV銅芯聚氯乙烯絕緣連接軟電線他比BVR更軟，還是2.5是49根0.25mm銅絲

RVV銅芯聚氯乙烯絕緣聚氯乙烯護套連接軟電線比RV多了一層塑料護套另外：我們最常用嘀“護套線”

BVVB銅芯聚氯乙烯絕緣聚氯乙烯護套扁型電纜。就是2根BV線，在加一層白色的護套。

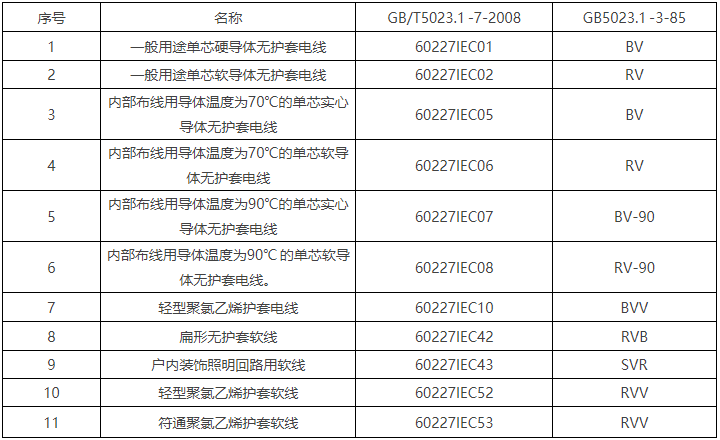

(60227IEC53)聚氯乙烯絕緣電線名稱新、老型號變化對照表，如表1。

各型號電線系列規格結構、技術參數 一般用途單芯硬導體無護套電線，如表2。

注：（1)按GB/T3956-2008規定：正常使用時，導體溫度最高為70℃;

絕緣料應采用PVC/C型聚氯乙烯混合物；

平均外徑應不大于表中規定的上限值。

主要用途及使用特性

主要適用于額定電壓450/750V及以下的動力裝置、固定布線，或作為電器連接線使用。

227 IEC 07 (BV-90)、227 IEC 08 (RV-90)、AV-90、AVR-90及RVP-90和AVP-90的長期允許工作溫度為90℃，其余型號為70℃。電纜敷設時環境溫度應不低于0℃。

注：阻燃（ZR）、耐火（NH）類型的電纜可根據用戶要求生產。

交貨方式

交貨長度成圈為100米，成盤不小于100米。允許長度不小于10米的短段交貨，其總長度應不超過交貨總長度的10%。

根據雙方協議，可以以任何長度交貨。

一般用途單位軟導體無護套電線、如表3

表3 60227 IEC 02(RV)型電線的綜合數據

注：同表2的⑴、(2)、(3)、

內部布線用導體溫度為701的單芯實心導體無護套電線、如表4。

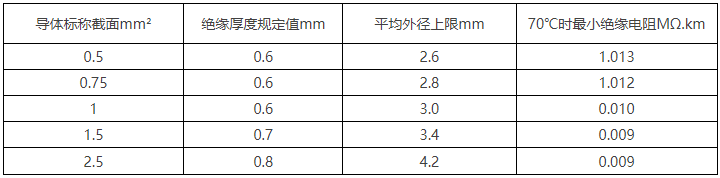

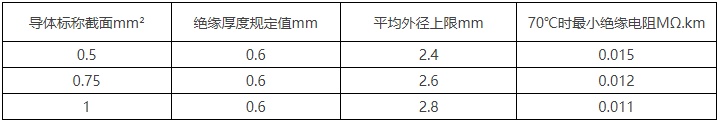

表4 60227 IEC 05 (BV)型電線的綜合數據

注：額定電壓為300/500V，其余同明表2的注⑴、(2)、⑶。

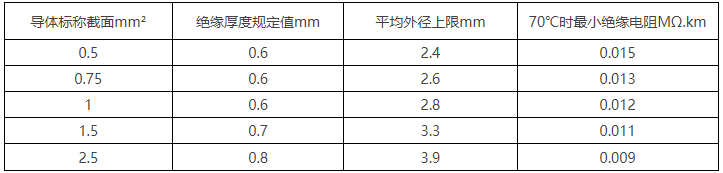

表5 60227 IEC 06 (BV)型電線的綜合數據 表5

注：同表4的注明各項。

內部布線用導體溫度為9℃的單芯實心導體無護套電線、如表6。

表6 60227 IEC 07 (BV-90)型電線的綜合數據 表6

注：（1)絕緣料應用PVC/E型聚氯乙烯混合物；（2)額定電壓為300/500V; (3)導體按GB/T3956-2008規定，正常使用時，導 體最高溫度為90℃。

內部布線用導體溫度為90℃的單芯軟導體無護套電線、如表7。

表7 60227 IEC 08 (RV-90)型電纜的綜合數據

注：同表6注(1)、（2)、（3)。

固定布線用輕型聚氯乙烯絕緣和護套電線、如表8。

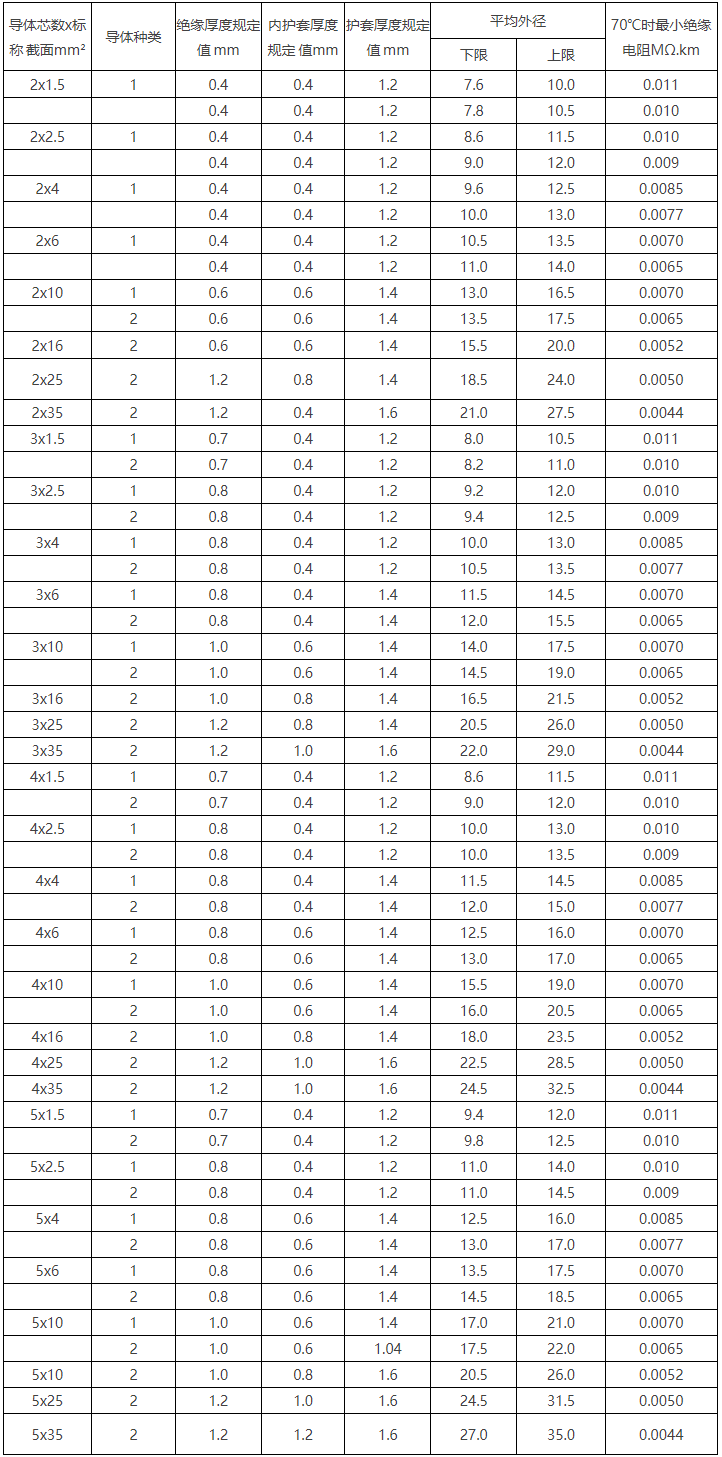

表8 60227 IEC 10 (RVV)型電線的綜合數據

注：導體種類按GB/T3956-2008規定：

正常使用時，導體最高溫度為70℃。

絕緣應采用PVC/C型聚氯乙烯混合物擠包；內護套由非硫化型橡皮或塑料混合物組成護套應采用PVC/ST4型聚氯乙烯混合物擠包。

額定電壓為300/500V。

表9 229 IEC 42(RVB)型軟線的綜合數據

注：{ 1 )同表8注(1);⑵絕緣應采用PVQC型聚氯乙熵昆合物擠包；在導體之間的絕緣兩邊應有一凹槽，以便于分離絕緣線芯。（3)額定電壓為 300G00Vo

聚氯乙烯(雙層)戶內裝飾照明回路用軟線，如表10。

注：（1)同表8注(1); (2)絕緣應采用PVC/D型聚氯乙烯混合物，絕緣由兩層組成，并用雙層同時擠包在導體上絕緣的內、外層塑料顏色應由明 顯的反差，且粘合在內層絕緣上，外層的絕緣顏色優選綠色。（3)額定電壓為300/300V。

注：（1)同表8注(1)。 （2>絕緣應采用PVC/D型聚氯乙烯混合物。圓形軟線，絕緣線芯應絞合在一起，扁形軟線，則絕緣線芯應平行放罝。

⑶護套應采用PVC/ST5型聚氯乙烯混合物。（4)額定電壓為300/300V。

成品電線主要技術性能參數及試驗方法。

電氣性能、技術碼數及試驗方法，應符合表13規定。

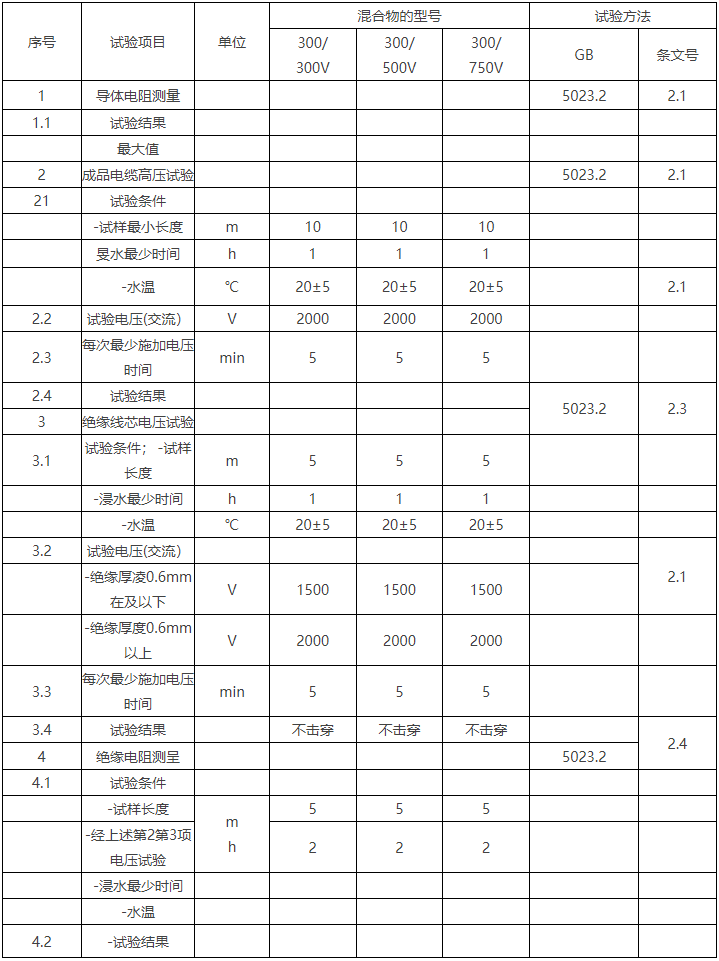

表13 PVC絕緣電線電性能試驗要求 表13

外形尺寸

電線的平均外徑形尺寸在產品表2-12，各表中固定的范圍內。圓形護套電線在同一橫截面上測任意二點外徑之差 (橢圓度）應不超過平均外徑規定上限的15%。

軟電線的機械強度

軟電線應能經受住正常使用時的彎曲和其他機械應力。曲撓試驗，能經受15000次往復運動。目卩30000次章程運動后， 應即不發生電流斷路，也不發生導體之間的短路(試驗后的試樣，按規定進行電壓試驗，應不擊穿)。

不延燃性試驗，所有電線均應符合GB/T12666.2規定的試驗要求。

成品電線交貨標志

成品電線應有油墨印字(或采用壓印)在絕緣或護套上的制造廠、產品型號、規格、額定電壓的連續標志。絕緣線上的間 距不超過200m;護套層的則應不超過500m。字跡要清晰、耐擦。

 BV線也叫家裝線，那么我們在購買時應如何選擇家裝電線

1、在選購家裝電線時，首先要注意的就是長度方面，這方面是許多商家偷工減料最常使用到的一招。一般在購買電線時，我們看到上面會將米數都標出來，這里就需要注意了，在中間部分很多商家都會少計10米的長度，例如30米就標40米。

2、絲徑也是現在購買中最常見的偷工減料方式之一，例如2.5平方的BV線，就是一根絲的銅電線，因為電線的銅絲截面積就是2.5平方毫米。那么2.5平方的BV線，也就是銅絲的直徑。

3、選購電線時還需注意銅材的質量，一般真正的紫銅顏色是發紅的，而黃銅則是發黃的顏色，并且紫銅是非常軟的，黃銅則會比較硬?，F(xiàn)在市面上黃銅作假還是比較少的，只要不買到銅包鋁就行了。

4、現在市面上大部分的商家都不會將銅線做的很標準，出去它上面的偷工減料，PVC相較于銅線價格上就差很多，因此商家都會在銅線上做手腳。
