產品標準

國家標準:GB / T17650—2008

低煙無鹵電纜

低煙無鹵（Low smoke zero halogen），簡稱有LSZH、LSOH、LS0H、LSFH及OHLS，是在電線電纜產業中電線護套的材料分類。低煙無鹵電線護套是由受熱時排煙量低，且本身不含鹵素的熱塑性或是熱固性組成。

大部分的網絡線包覆層是由聚乙烯、聚氯乙烯或熱塑性聚氨酯組成。若著火時，含氯的塑膠會釋放有毒的氯化氫，若遇到水會產生鹽酸。而低煙無鹵材料在著火時不會釋放鹵化氫或是其他酸類。

低煙無鹵材料可減少在其燃燒時產生的有毒、腐蝕性氣體。若在像飛機、火車車廂或是在船舶等通風不良的環境中，經常會使用低煙無鹵的材料。在鐵路工業中也普遍使用低煙無鹵材料，因為在鐵路下方會有高壓線路或是傳送火車位置的信號線。使用低煙無鹵材料也減少線路因失火或是短路受損時，所累計的有毒氣體。

低煙無鹵礦物絕緣防火電纜像在鐵路產業或是造船產業中，其中很重要的需求是保護人員及設備不會接觸到有毒、腐蝕性氣體，在這些場合中會要求在要電線電纜外層使用低煙無鹵材料。

用途

本產品適用于電廠、電站、冶金、化工、石油、高層建筑、隧道、地鐵.儀器、儀表等人員密集，空間封閉的場所.當燃 燒時要求低鹵或無鹵的場所。

鹵素

鹵素是元素周期表 上的第ⅦA族元素（IUPAC 新規定：17族），包括氟（F）、氯（Cl）、溴（Br）、碘（I）、砹（At）和（Ts）。

電纜

電纜，是由兩條或更多的導線粘合、扭曲或編織在一起形成的單一的連接兩個設備傳輸電信號的組件。電纜的用途廣泛并且每個用途都需特制，它的功能大至傳輸電能、電信號和實現電磁能轉換的線材產品。

電力纜通常由傳輸電力或電信號的纜芯和起到保護、絕緣作用的護套組成。只含有一條纜芯而且直徑較細的電纜通常被稱為電線。也有些電線沒有絕緣護套，被稱為裸線。電纜中的纜芯由導電性能良好的金屬材料制成，通常使用銅（導電性能良好）或鋁（成本較低）。

1836年世界上制造出第一根銅線外用橡皮帶包扎的低電壓（600伏特以下）電力用電線。

使用特征

1、電纜的額定電壓、導體長期允許工作溫度、電纜敷設溫度等應符合低鹵、無鹵要求相應產品的要求。

2、低煙性能：透光率最小值為60%

3、低鹵性能：鹵酸氣體釋放量<100mg/g無鹵性能：Ph值≥4.3 電導率≤10us/mm

低煙無鹵電線

低煙無鹵電線是指電線的絕緣層材料鹵素物質，在燃燒的情況下，不釋放含鹵氣體，煙霧濃度低，參照標準為JB/T 10491-2004,型號有WDZ-BYJ、WDZ-RYJ等，國內已有大量生產廠家具備生產能力。

特點

1、低煙無鹵電線

2、低煙：在燃燒時，只有淡淡的水霧，可視距離60米以上

3、無毒：不含任何有毒物質

4、阻燃：通過輻照交聯工藝從而使電線達到阻燃的效果

5、壽命長：防老化、壽命可達100年以上

6、耐高溫：最高工作溫度可達150度

7、環保標準：符合歐盟及日本環保標準

生產工藝

采用無鹵環保材料，利用 電子加速器 產生的高能電子素轟擊絕緣層，將分子鏈打斷重新形成交聯，也就是 輻照 交聯工藝。

應用

適用于額定電壓450/750V及以下，有無鹵、低煙、阻燃要求且安全環保要求高的場所。如高層建筑、車站、地鐵、機場、醫院、大型圖書館、體育館、別墅、家庭住宅、賓館、醫院、辦公大樓、學校、商場等人員密集場所。

輻照交聯低煙無鹵阻燃電線的優勢

傳統的PVC（聚氯乙烯）電線，在火災發生時PVC混合物在受熱后容易分解逸出大量有劇毒、有腐蝕性HCL（氯化氫）氣體，并產生大量的劇毒濃煙，造成重大的生命和財產損失，并給救援工作帶來很大的困難（如韓國地鐵大火）。為了盡量避免和減少火災及火災造成的二次傷害，人們經過十多年大量的研究發現，改變產品所用的外層材料和工藝，可以有效地解決問題。

無鹵低煙阻燃電線電纜的主要特征為所有的材料中不含鹵素，且在燃燒時釋放的煙霧量很少。含鹵的電纜在火中釋放的毒性是很可怕的。如果把在30min可致人死亡的氣體濃度的毒性判定為1的話，那么聚氯乙烯的毒性指數為15.01，而無鹵聚合物的毒性指數為0.79?；馂?zāi)時，強烈彌漫的濃煙使受害者辯不清方向，因而延長了在火中滯留的時間。據有關資料介紹，透光率為70%時，人的裸視分辨物象的能力只有5m左右。而聚氯乙烯燃燒時所發出的煙的透光率在15%以下，即人在此濃煙的煙里，其裸視距離僅為2m左右。濃煙的另一個特征是隨熱氣流傳播異常迅速，速度可達20m/min以上。由此可見，采用無鹵低煙電線電纜對于確保安全至關重要?！硕我陨虾Ｊ泄こ探ㄔO(shè)DGJ08-93-2002 J10166-2002） 《民用建筑電線電纜防火設計規程》。

為此，世界先進國家紛紛推出無鹵低煙阻燃材料替代產同的PVC，并制定了相關的標準，歐美，日本已經在民用電線中全面推廣。我們國家也制定了相應的標準，如國家制定了GB/T19666-2005 《阻燃和耐火電線電纜通則》，國家公安部制定了GA306.1-2001 《阻燃及耐火電纜：塑料絕緣阻燃及耐火電纜分級和要求》，機械工業部制定了JB/T 10491-2004 《額定電壓450、750V 及以下交聯聚合物絕緣電線和電纜》，上海市制定了工程建設規范DGJ08-93-2002 J10166-2002） 《民用建筑電線電纜防火設計規程》等系列標準，低煙無鹵阻燃電線已經在機場、地鐵、大型建筑、政府工程中大量采用。

它很好地解決了PVC裝修電線缺點，無鹵、低煙、阻燃同時具備優良的短路負載能力，是裝修時明智的選擇，我們相信，隨著人們的生活條件提高，對健康，安全，環保越來越重視，新型高性能環保型布電線全面取代傳統PVC電線的日子將指日可待。

型號規格

WL一無鹵 DL—低鹵

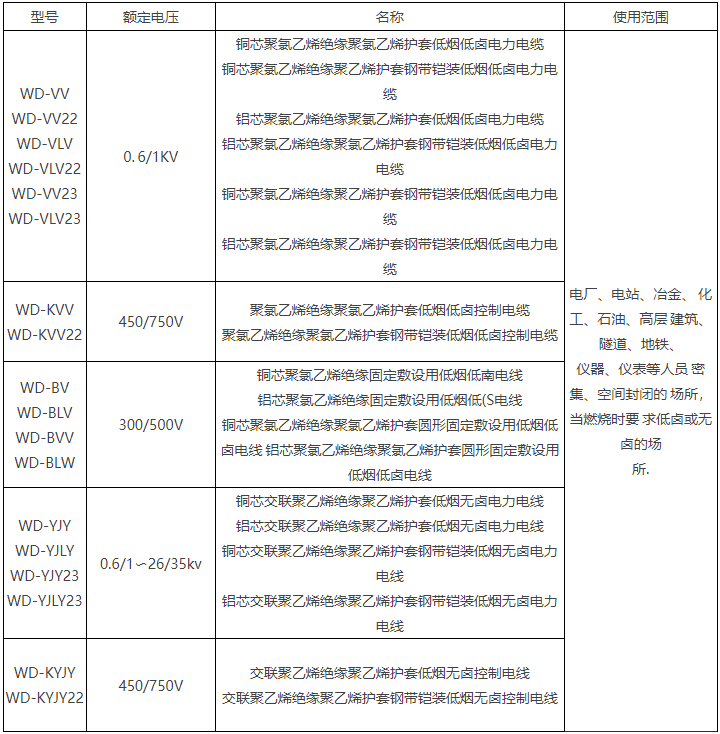

1型號

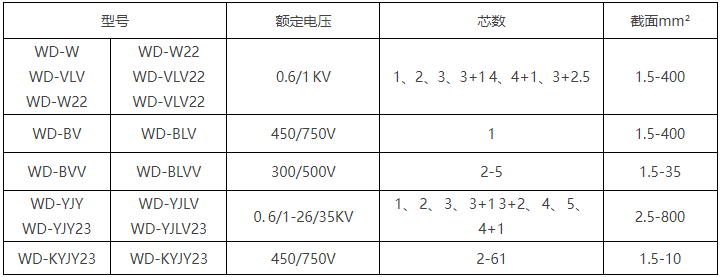

2.規格

技術特性

1、成品電纜的導體電阻、絕緣電阻、耐壓試驗、局部放電等試驗項目參照相應的普通電纜。

2、對低煙低鹵電纜在燃燒時：鹵酸氣體釋放量≤100mg/g，最小透光率為60%

3、對低煙無鹵電纜在燃燒時：Ph值≥4 3 電導率≤1 0 us/mm 最小透光率為60%

知識延伸

什么是低煙無鹵？

低煙無鹵電纜：低煙無鹵電纜，環保型電纜又稱"綠色電纜"、"無公害電纜"、"清潔電纜"，是指不含鹵素（F、Cl、Br、I、At）、不含鉛鎘鉻***等環境物質的膠料制成，燃燒時不會發出有毒煙霧的環保型電纜。名稱五花八門，其實都是指的一回事，這些名稱的含義都是低煙無鹵電纜。

具有環保，減少污染。除保持普通電纜的一半特性外滿足GB12706外,還有以下特點:優良阻燃性能、低腐性、煙霧少，完全滿足GB12666.5、GB/T17650的要求。

該產品阻燃性能優越，電纜的無鹵低煙、低鹵低煙特性，當火災發生時，蔓延速度慢，煙濃度低，可見度高，有害氣體釋放量小，便于人員撤離。燃燒氣體的腐蝕性小，也避免了對儀器設備的損害。

低鹵、無鹵的特性，使得電纜材料在耐老化和耐紫外線及其它輻照性能大大提高，從而延長電纜的使用壽命，廣泛應用于核電站、地鐵車站、商場、電話交換機及計算機控制中心、高層建筑大樓、賓館、廣播電視臺、重要設施、石油平臺、城市廣場及其他公用事業等對電纜阻燃特性要求高的場合。低煙無鹵電纜的優點是什么？

低煙無鹵電纜指不含鹵素(F、Cl、Br、I、At)、不含鉛鎘鉻汞等環境物質的膠料制成的燃燒時不會發出有毒煙霧(如：鹵化氫、二氧化碳等)的環保型電纜。

有以下五大優點：

(1) 抗張強度比一般PVC電線大：一般PVC電線抗張強度大于1.05Kgf/mm2，而低煙無鹵電線抗張強度大于1.2Kgf/mm2；

(2) 具有良好的耐候性；

(3) 具備良好的柔軟度；

(4) 具有非移性(因為此產品配方中不用添加可塑劑，故不會有移形性)；

(5) 燃燒時不會產生有毒黑煙(會產生少量白色煙霧)；

(6) 具有較高的體積電阻率；

(7) 具有良好的耐高壓特性；

(8) 具有良好的彈性和粘性。

(9)其中鹵素指針為：所有鹵素的值≦50PPM

(10)燃燒后產生鹵化氣體的含量＜100PPM

(11)燃燒后產生的鹵化氣體溶于水后的PH值≧4.3(弱酸性)

(12)產品在密閉容器中燃燒后透過一束光線其透光率≧60%

低煙無鹵電纜用途是怎樣的？

低煙無鹵電纜，我們說到的鹵素是指一些鹵素化學元素，例如F、Cl、Br、I、At等，而且低煙無鹵電纜制造環境也是非常安全的，因此低煙無鹵電纜的這些特點決定了低煙無鹵電纜在核電站、地鐵車站、電話交換機及計算機控制中心的運用是非常的廣泛的，而且現在隨著對安全要求的提高，在很多的優質賓館、全國的一些廣播電視臺、重要的軍事基地與設備上都完全使用低煙無鹵電纜。

低煙無鹵阻燃電纜，耐火電纜，普通電纜有什么區別？

就是護套料的差別適應不同的需求，電纜護套料會有差別。低煙無鹵是環保型的，就是燃燒時不會產生大量的有毒氣體。耐火就是能在火焰中保持不熔軟。普通就是一般性的護套料

在一些公共場所，比如醫院學校商場等人員密集的地方，我們都會發現它們對于電纜電力工具產品方面的要求標準比較高，因此類似上文所述的低煙無鹵耐火電纜就常常見于這類場所之中，它們綠色環保，使用壽命長，耐熱和阻燃，經過長時間的使用或者高溫的環境，低煙無鹵耐火電纜也不會發生性能方面的紊亂，所以是一款設計人性化的電線，除此之外，隨著公司技術規模的成熟，我們在購置低煙無鹵耐火電纜的時候，面臨的選擇有很多
