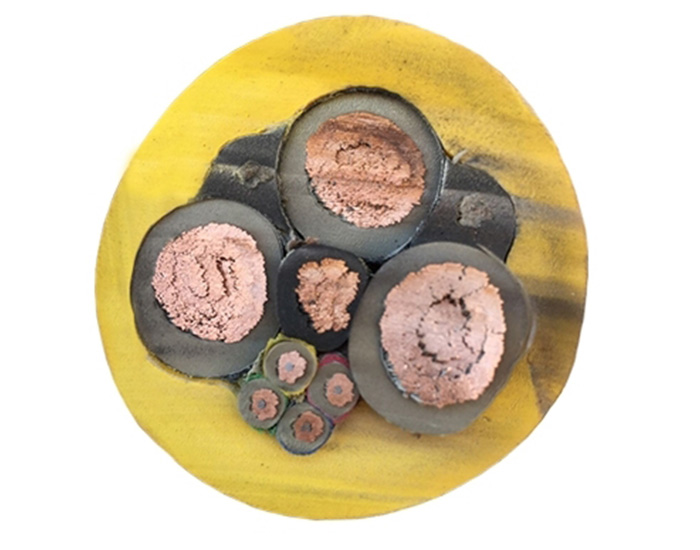

額定電壓6/10kV及以下采煤機金屬屏蔽軟電纜

中文名：采煤機金屬屏蔽軟電纜

型    號：MCPT-0.66/1.14

名    稱：采煤機金屬屏蔽橡套軟電纜  動力線芯 3*25

技術要求

導體：導體單絲應鍍錫。動力線芯的導體表面應包覆隔離層。

絕緣：動力線芯絕緣和輔助線芯絕緣應符合GB/T 7594.8-1987中XJ-30型的規定，但抗張強度應不小于6.5MPa

控制線芯絕緣抗張強度應不小于6.5MPa

絕緣線芯浸入室溫水12h，應經受5min工頻電壓試驗，

絕緣線芯應經受絕緣吸水試驗，1-14d電容增量不大于10%，7-10d電容增量不大于3%

絕緣屏蔽應為帶包+金屬/纖維編織層的組合結構，編織密度不小于80%。

纜芯

控制線芯新書應不少于3根，標稱截面不小于4mm2.

纜芯的絞合節徑比應不大于9

護套

電纜護套應符合GB/T7594.7-1987中XH-03型規定，抗撕裂強度不小于5N/mm

電纜護套應1.3規格中規定。

電纜護套顏色應為黑色

電纜外徑應符合上表規定

工作條件

額定工作電壓分別為0.66/1.14kV和1.9/3.3kV

電纜的最小彎曲半徑為電纜直徑的6倍

電纜的地線芯應良好接地

MYPTJ-6/10礦用移動金屬屏蔽軟電纜

執行標準

MT818.4-2009

用途

1、額定電壓Uo/U分別為0.66/1.14kV,1.9/3.3kV、3.6/6kV和6/10kV。

2、電纜導體的長期允許工作溫度為90℃。

3、電纜的最小彎曲半徑為電纜直徑的6倍。

礦用電纜包含:

MY移動橡套軟電纜

MYP礦用橡套電纜

MYPTJ礦用高壓金屬屏蔽橡套電纜

MC電纜

MCP采煤機電纜

MZ電纜

MZP電纜

MYQ電纜

MKYJVRP電纜

MHYV礦用通訊電纜

UGF電纜

高壓礦用電纜

10kv橡套電纜

6kv礦用電纜

礦用移動電纜

礦用阻燃電纜

MCPT電纜

礦用橡套電纜

UGEFPT盾構機高壓橡套電纜

MYPTD礦用耐寒橡套電纜

3.6/6KV屏蔽型橡套軟電纜(GB12972.7-1991)

用途：本產品為礦用橡套軟電纜系列產品之一，適用于額定電壓級地面移動式礦山機械設備作電源連接線

使用條件：電纜導體的長期允許工作溫度為90℃

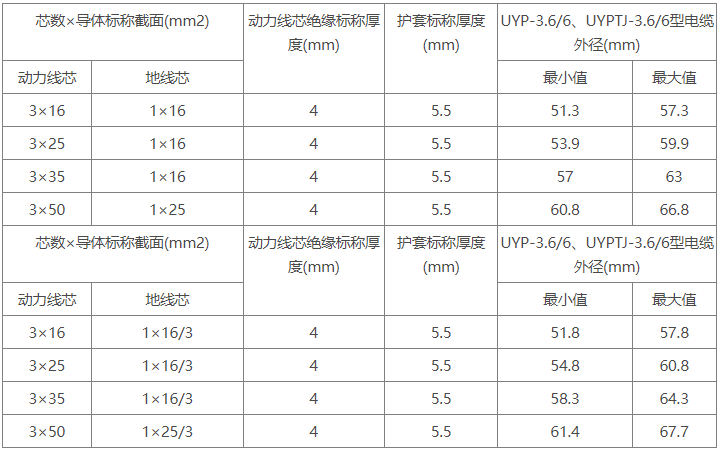

電纜規格、尺寸

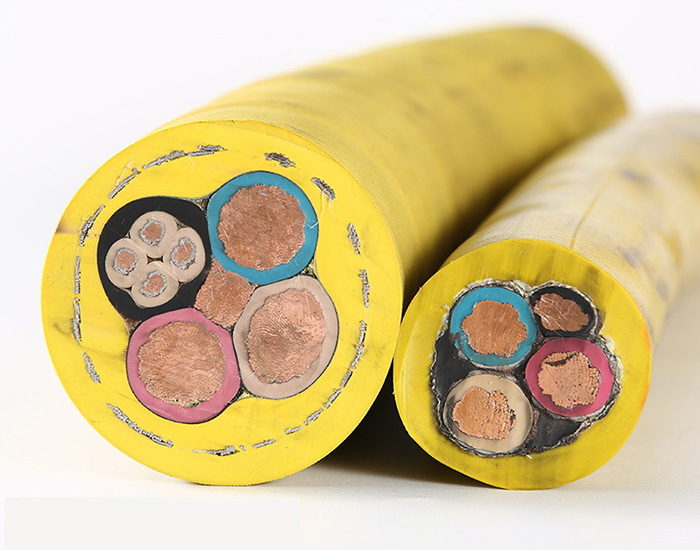

MCPTJ采煤機金屬屏蔽監督型橡套電纜

MCPTJ類型的意思為:M為系列代號，即煤字的拼音第一個字頭;C代表采煤機，PT的意思是金屬屏蔽，J為監督，所以就很簡單了解MCPTJ采煤機金屬屏蔽監督型橡套電纜。

作業條件

額外作業電壓分別為0.66/1.14kV和1.9/3.3kV

電纜的最小曲折半徑為電纜直徑的6倍

電纜的地線芯應接出接地

電纜呼應

從傳統視點，當電纜接受直流電壓時，會發作三種類型的電流，即電容電流、吸收電流和走漏電流。施加直流電壓后，隨即呈現電容電流;電纜(好像電容)變成充電狀況。這兒沒有化學反應，只要電荷積累-這是因?yàn)閹щ娫拥膹念^排布。這一現象敏捷發作，時間常數一般僅為數秒。它不是影響可靠性的明顯要素。

吸收電流也稱為極化電流，是受電場效果極性分子的暫時重排。這會導致介質損耗;直流電場下介質損耗很小，但在溝通電場下?lián)p耗更明顯。

關于電纜，走漏電流較為明顯，是供給絕緣“狀況”的一項指征。它能夠反映聚合物絕緣阻撓電荷移動的才能;導致圈套的極化和介電現象缺乏以使離子和電子流人并經過絕緣。

屏蔽電纜的作用

屏蔽電纜是電纜外層加套網狀編織線的特殊電纜,電纜屏蔽是指電纜外層網狀編織線已單端接地,可以使外界電磁輻射及磁場輻射直接入地而對內層電線不產生干擾.

考究點的屏蔽電纜有兩層屏蔽層,網狀編織線是防磁場輻射的,鋁箔層是用來防電磁輻射的.

一般有線電視同軸電纜要用,變頻器至電機引線要用,有干擾的地方電源也要做屏蔽,模擬量引線也要用.

屏蔽電纜是由公共導電層包裹著一根或多根（相互絕緣的）導線的電纜。 這個公共導電層即是線纜的屏蔽層，它一般由銅（或其他金屬，如鋁）的編織股線、銅帶的非編織螺旋繞線或?qū)щ娋酆衔飳訕?gòu)成。屏蔽層內部可以包裹信號或動力導線，通過兩種方式起到防止電磁噪聲干擾的作用。

煤礦安全規范1AQ1071-2009煤礦用非金屬瓦斯運送管材安全技能要求

MT818.1-2009煤礦用電纜第1部分:移動類軟電纜一般規則

MT818.2-2009煤礦用電纜第2部分:額外電壓1.9/3.3kV及以下采煤機軟電纜

MT818.3-2009煤礦用電纜第3部分:額外電壓1.9/3.3kV及以下采煤機屏蔽監督加強型軟電纜31MT818.4-2009煤礦用電纜第4部分:額外電壓1.9/3.3kV及以下采煤機金屬屏蔽軟電纜32MT818.5-2009煤礦用電纜第5部分:額外電壓0.66/1.14kV及以下移動軟電纜

MT818.6-2009煤礦用電纜第6部分:額外電壓8.7/10kV及以下移動金屬屏蔽監督型軟電纜34MT818.7-2009煤礦用電纜第7部分:額外電壓6/10kV及以下移動屏蔽軟電纜

MT818.8-2009煤礦用電纜第8部分:額外電壓0.3/0.5kV煤礦用電鉆電纜

MT818.9-2009煤礦用電纜第9部分:額外電壓0.3/0.5kV煤礦用移動輕型軟電纜

MT818.10一2009煤礦用電纜第10部分:煤礦用礦工帽燈線

MT818.11-2009煤礦用電纜第11部分:額外電壓10kV及以下固定敷設電力電纜一般規則39MT818.12-2009煤礦用電纜第12部分:額外電壓1.8/3kV及以下煤礦用聚氯乙烯絕緣電力電纜40MT818.13-2009煤礦用電纜第13部分:額外電壓8.7/10kV及以下煤礦用交聯聚乙烯絕緣電力電纜

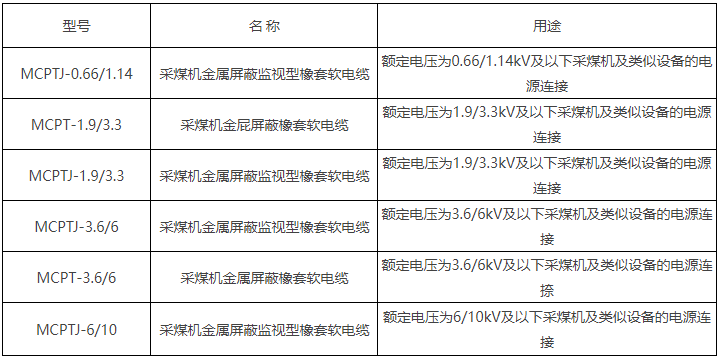

三、電纜型號、名稱及用途

屏蔽的目的

電力電纜導體屏蔽主要是緩和電纜內部和電場應力集中,消除導體絞合的影響,改善電纜內部電場和徑向分布以提高電纜的電氣強度。

信號電纜導體屏蔽主要是：電纜屏蔽層的作用就象一個法拉第護罩,干擾信號會進入到屏蔽層里,但卻進入不到導體中.因此,數據傳輸可以無故障運行，減少電磁干擾輻射和對外界干擾的靈敏度。

屏蔽是為了保證在有電磁干擾環境下系統的傳輸性能，這里的抗干擾性應包括兩個方面，即抵御外來電磁干擾的能力以及系統本身向外輻射電磁干擾的能力

屏蔽電纜是采用金屬網狀編織層把信號線包裹起來的傳輸線，編織層一般為紅銅或鍍錫銅；屏蔽電纜主要用于避免干擾信號進入內層導體干擾，適用于變壓器及類似設備用。

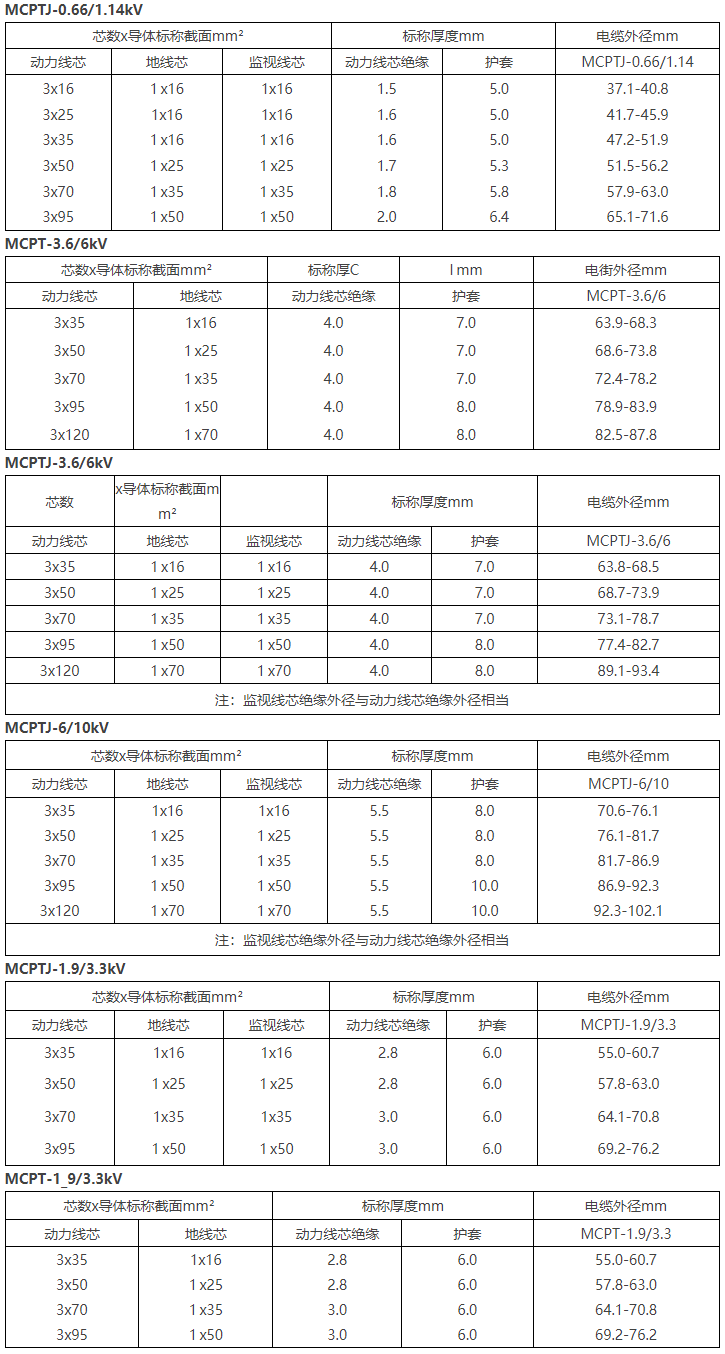

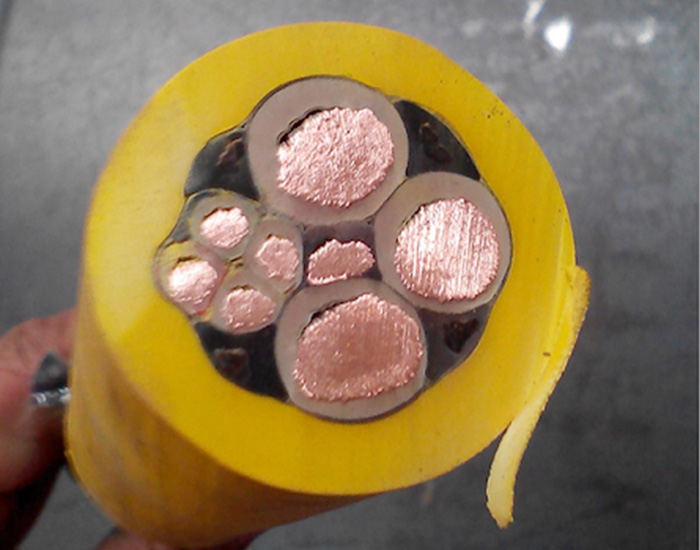

四、結構規格尺寸

五、技術要求 電纜規格

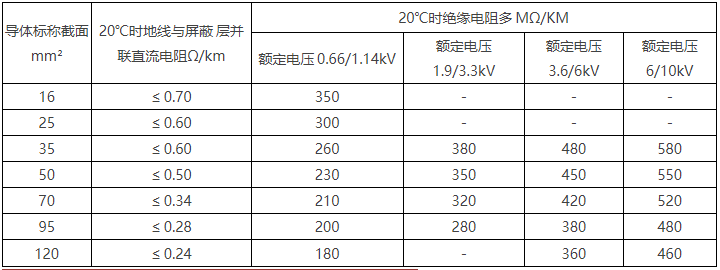

電纜規格應符合下表，其中地線芯導體標稱截面不小于表中規定

電纜帶屏蔽與不帶屏蔽的有什么區別和優點

應用處不一樣，一般每一種產品的存在都是因?yàn)樗哂凶约旱奶厥庑?，就像人一樣，大家都是人，但是每個人都有自己的長處與短處，能發揮自己的優勢就會受大家歡迎。也不是什么高大上的問題，電纜帶屏蔽主要是為了可以避免電磁干擾,用于弱電信號傳遞，在線纜和連接件外表包上一層銅網編織屏蔽層，可以有效地濾除不必要的電磁波，單有了一層銅網編織屏蔽層還是不夠的，更重要的是必須將屏蔽層完全良好地接地，這樣才能把干擾電流有效地導入大地，才能發揮它的優勢，還可以延長電纜的壽命。這樣也不是說不帶屏蔽的就不好，要求不高的可以選擇不帶屏蔽的。需要特殊要求的，應用到高端一點的產品上面還是選帶屏蔽的更好一點，這個主要還是價格方面的問題。希望對你有幫助，還需更專業的意見可以咨詢專業的相關人士。
