輻照交聯低壓電力電纜

0.6/1KV輻照交聯聚乙烯絕緣電力電纜

低壓交聯電力電纜

（電壓等級： 0.6/1KV；執行標準：GB/T12706.1-2002）交聯電纜是利用高能射線轟擊聚其分子鏈中的氫原子排出，于是分子鏈上產生空隙，相鄰的分子鏈結合在一起形成－C－C－交聯鍵，形成了網狀的大分子立體結構而構成交聯聚乙烯。交聯聚乙烯熱性能可達到 105 度，交聯的電纜在電性能、 機械性能方面有獨特的優良特性，電纜壽命可達60年，同時電纜具有重量輕、結構簡單、敷設不受落差限制等特點。

YJV、YJLV：交聯聚乙烯絕緣聚氯乙烯護套電力電纜

YJY、YJLY：交聯聚乙烯絕緣聚乙烯護套電力電纜

YJV22、YJLV22：交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜

YJV23、YJLV23：交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜

YJV32、YJLV32：交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜

YJV33、YJLV33：交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜

VV、VLV 、VY 、VLY 、YJV、YJLV、YJY 、YJLY 適用于室內外敷設。可經受一定的敷設牽引， 但不能承受機械外力作用的場合。 單芯電纜不允許敷設在磁性管道中。

VV22、VLV22 、VV23、VLV23、YJV22、YJLV22、YJV23、YJLV23 敷設在室內、隧道、電纜溝，能夠承受一定的機械外力，不能承受過大的拉力。

VV32、、VLV32 、VV33、、VLV33、YJV32、YJLV32、YJV33、YJLV33 敷設在室內、隧道、電纜溝，能夠承受一定的機械外力。

基本結構：

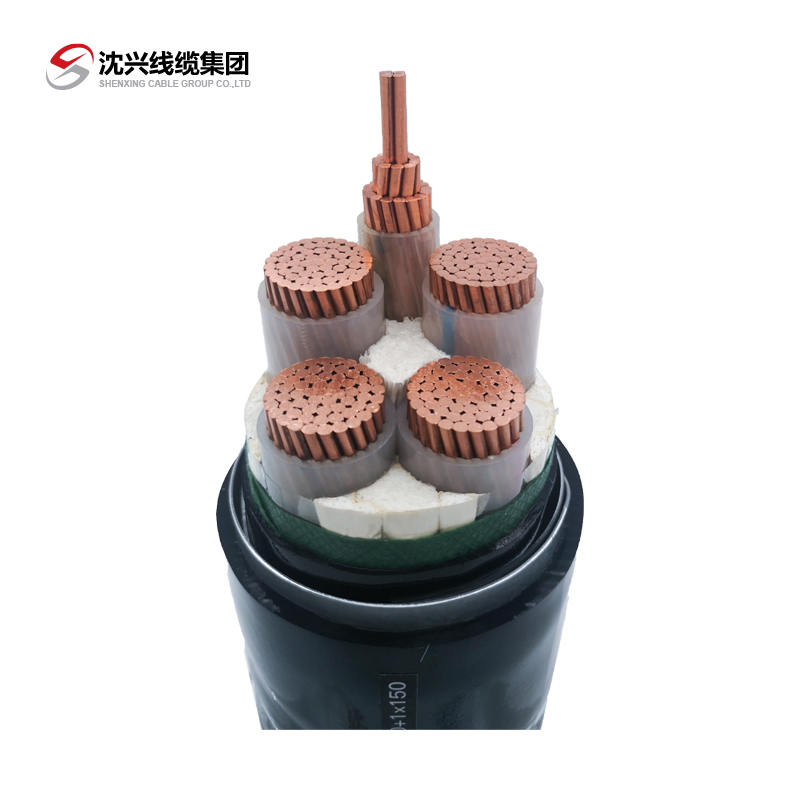

導體－交聯聚乙烯絕緣－內護套－鋼帶鎧裝－聚氯乙烯護套輻照交聯聚烯烴（主要材料是聚乙烯）電線電纜主要用于耐熱建筑線、汽車線、航空導線、機車線電線和電機電器引接線等。

輻照原理：

首先，它將工頻低壓電能，用高頻振蕩器變成150KHZ左右的高頻電能，在通過高頻耦合方式給由二極管和空間電=電容自稱的倍壓整流電路并聯供電，串聯后得到極高的直流高壓，用它加速電子，便可以獲得所需要的高能強留電子射線。利用電子加速器產生的高能量電子束流，轟擊絕緣層及護套，講高分子鏈打斷，被打斷的每一個斷電成為自由基。自由基不穩定，相互之間要重新組合，重新組合后原來的鏈狀分子結構變成三維網狀的分子結構而形成電纜的交聯。

中壓交聯聚乙烯絕緣電力電纜

（電壓等級： 6/6KV-26/35KV ；執行標準：GB/T12706.2-2002）中壓交聯聚乙電纜采用了全干式化學交聯方法使用聚乙烯分子由線型分子結構變?yōu)榭臻g網狀結構， 使熱塑性的聚乙烯轉變?yōu)闊峁绦缘慕宦?lián)聚乙烯，使其機械性能、熱老化性能及環境應力能力在很大的程度上得到提高，并具有優良的電氣性能。具有異體正常運行溫度高、結構簡單、外徑小、重量輕、使用方便、不受敷設落差限制等特性。適用于工頻額定電壓1-35KV 配電系統。

YJV62、YJLV62 交聯聚乙烯絕緣雙非磁性金屬帶鎧裝聚氯乙烯護套電力電纜。

YJV63、YJLV63 交聯聚乙烯絕緣雙非磁性金屬帶鎧裝聚乙烯護套電力電纜。

其它型號與輻照交聯類似（只是電壓不同）

YJV、YJLV、YJY、YJLY 適用于室內敷設?？山?jīng)受一定的敷設牽引，但不能承受機械外力作用的場合。單芯電纜不允許敷設在磁性管道中。

YJV22、YJLV22、YJV23、YJLV23 敷設在室內、隧道、電纜溝，能夠承受一定的機械外力，不能承受過大的拉力。

YJV32、、YJLV32、YJV33、、YJLV33 適用于高落差地區，能承受一定的機械外力作用和相當?shù)睦Α?/p>

YJV62、YJLV62、YJV63、YJLV63 用于交流回路的單芯電纜，應采用非磁性材料鎧裝。

高壓交聯聚乙烯絕緣電力電纜

（電壓等級： 64/110KV，執行標準： GB/T 11017- 2002；127/220KV、290/500KV）XLPE 電纜有極佳的氣性能，介質損耗比紙絕緣和PVC 絕緣都要小，XLPE電纜的電容也小，在沒有有效星形接地地系統中也可降低充電電流和接地故障電流。容易敷設是 XLPE 電纜的一大優點，與其它電力電纜相比，XLPE 電纜彎曲半徑較小，重量輕，終端處理簡單，由于XLPE 電纜不含油，所以在敷設時不用過多考慮線路要求，更不存在由于淌油而無法敷設的情況。

極佳的抗老特性及超強的耐熱變形性決定了交聯聚乙烯電纜在正常運行溫度 90 度，短時故障 130 度，及短路 250 攝氏度條件下可負載大電流。

YJV

YJLV 交聯聚乙烯絕緣聚氯乙烯護套電力電纜

YJY、YJLY 交聯聚乙烯絕緣聚乙烯護套電力電纜

YJLW02、YJLLW02 交聯聚乙烯絕緣皺皮鋁套聚氯乙烯護套電力電纜

YJLW03、YJLLW03 交聯聚乙烯絕緣皺皮鋁套聚乙烯護套電力電纜

電纜結構：導體－導體屏蔽－絕緣－絕緣屏蔽－阻水層－金屬屏蔽－金屬護套－瀝青層－護套層－石墨層

輻照交聯低煙無鹵電線電纜的特性

1.載流量大；輻照交聯電纜，經高能電子束輻照后，材料的分子結構從線性變成三維網狀分子結構，耐溫等級從非交聯的70℃提高到90℃、105℃、125℃、135℃、甚至150℃，比同規格對的電纜的載流量提高15-50%；

2.絕緣電阻大；由于輻照交聯電纜避免了采用氫氧化物作為阻燃劑，因此防止了交聯時出現的預交聯和因絕緣層吸收空氣中的水分而使絕緣電阻下降現象。從而保證了絕緣電阻值；

3.使用壽命長；過載能力強，，由于輻照交聯后的聚烯烴材料的耐高溫等級高，老化溫度高，所以延長了電纜在使用過程中循環發熱的使用壽命；

4.環保，安全，由于電纜所采用的材料都是無鹵環保材料，所以電纜的燃燒特性符合環保要求；

5.產品質量溫度；傳統的溫水交聯電纜的質量受水溫度、濟制工藝、交聯添加劑等因素影響，質量不穩定，而輻照交聯電纜的質量取決于電子束的輻照劑量，輻照劑量是由計算機控制，少了人為的因素，所以質量穩定。

一、產品標準

本產品按等效采用IEC60502-2009標準、GB/T12706-2008標準進行生產。

二、使用特性

1、電纜導體的最高額定溫度是90℃

2、短路時（最長持續時間不超過5s）電纜導體的最高溫度不超過250℃

3、U0按系統接地故障持續時間不同分為兩類

A類：該系統任意相導體與地或接地導體接觸時，能在1min內與系統分離

B類：該系統可在單相相接故障時作短時運行沒接地故障時間按照J(rèn)B/T8996-1999應不超過1h，對于本部分包括的電纜，在任何情況下不允許超過8h的更長的帶故障運行時間，任何一年接地故障的總持續時間應不超過125h

C類：包括不屬于A類、B類的所有系統

輻照交聯電力電纜的特點

輻照交聯電纜是利用高能射線轟擊聚其分子鏈中的氫原子排出，于是分子鏈上產生空隙，相鄰的分子鏈結合在一起形成－C－C－交聯鍵，形成了網狀的大分子立體結構而構成交聯聚乙烯。通過輻照后的交聯聚乙烯熱性能可達到105度，輻照交聯為物理交聯方式，整個交聯沒有水的介入，其絕緣中的水分子含量不大于100PPM，絕緣純度高，從而輻照交聯的電纜在電性能、機械性能方面有獨特的優良特性，電纜壽命可達60年，同時電纜具有重量輕、結構簡單、敷設不受落差限制等特點。

輻照交聯電纜具有低煙、無鹵、阻燃和耐高溫等特點。具體性能如下：耐溫等級高；導體長期允許工作溫度可達135℃（填充、繞包、護套材料需要選用耐溫等級與絕緣相一致的材料，而普通硅烷交聯聚乙烯絕緣電纜的耐溫為90度）；無鹵阻燃性能好：無煙氣毒氣，透光率≥90％，PH值≥6.0（普通低煙無鹵電纜透光率≥60％，PH值≥4.3）；機械性能優。耐磨次數達16萬次，使用壽命超過50年。

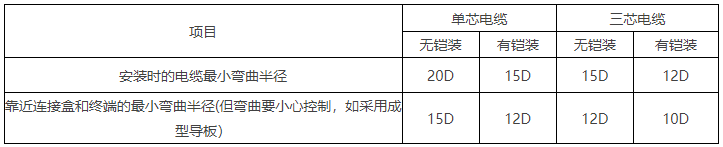

4、電纜在環境溫度不低于0℃條件下敷設時，無需預先加熱，電纜最小彎曲半徑符合表1規定

注：D為電纜外徑

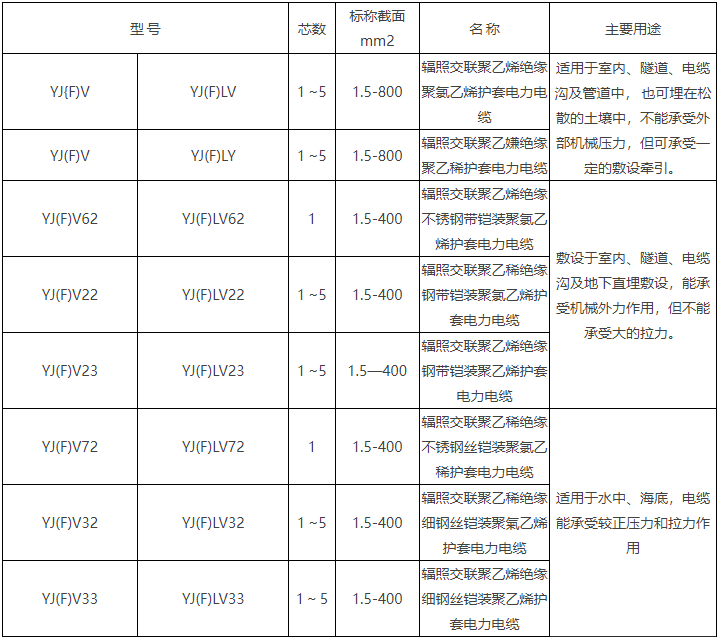

三、輻照交聯電力電纜的電壓等級、型號及主要用途： 表2

備注：（1)我公司還可根據用戶要求，生產阻燃型、耐火型、防白蟻型,、低煙無鹵型、低煙低鹵型等類型的電纜

例如：

阻燃型電力電纜。在以上型號前加"ZA—' "ZB—“ "ZC-〃；

耐火電力電纜，在以i型號前加"NH — "等。

四、電纜主要技術指標：

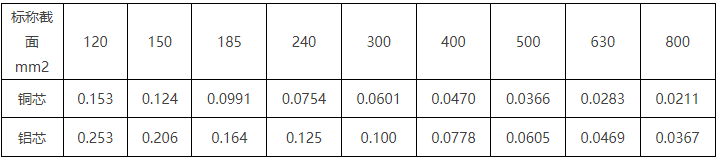

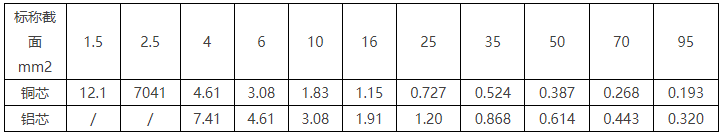

1、直流電阻：20℃時導體直流電阻不大于表3的規定，單位Ω/km。  表3

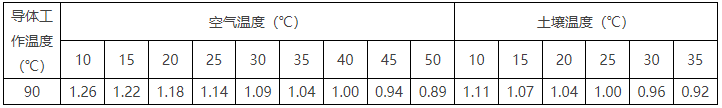

不同環境溫度下的載流量修正系數，見表4

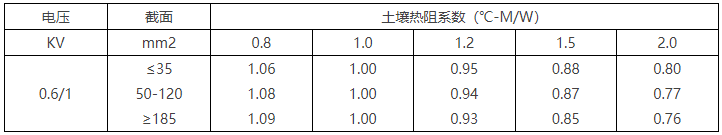

3、同土壤熱阻系數下的載流量修正系數，見表5

4、電纜載流量

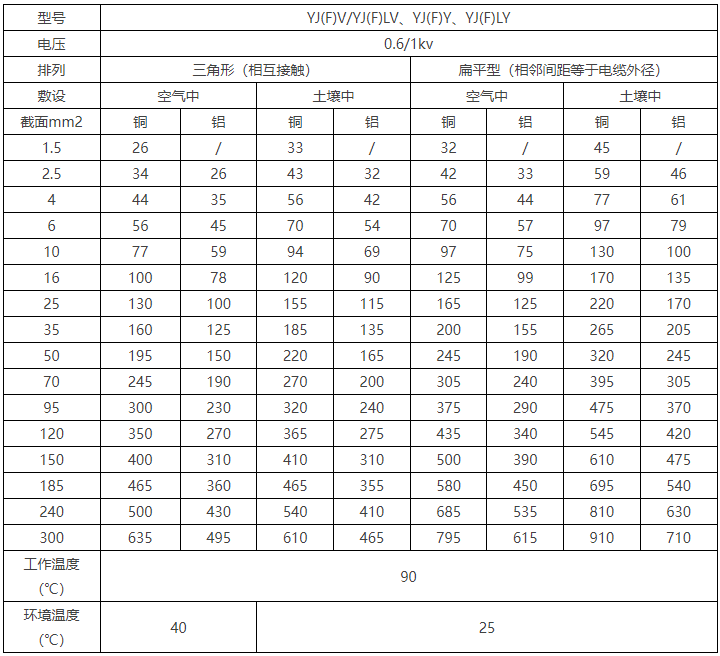

單芯交聯聚乙烯絕緣電力電纜連續負荷載流量，見表6

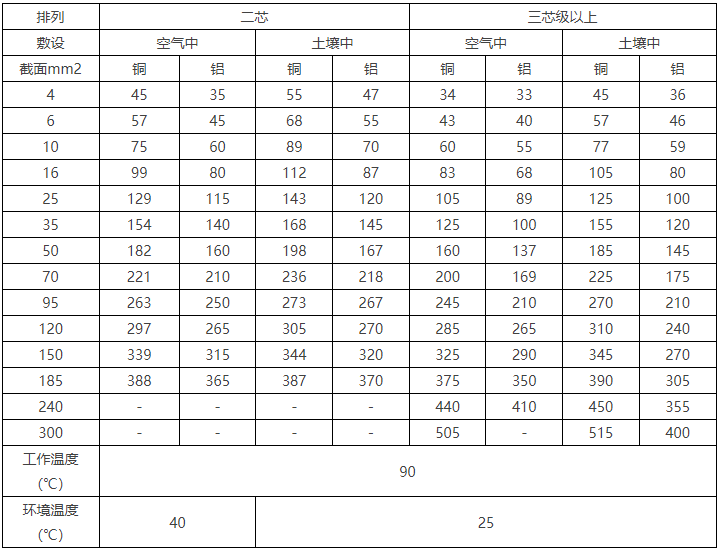

多芯交聯聚乙烯絕緣電力電纜連續負荷載流量，見表7

知識延伸

交聯聚乙烯電力電纜進水的原因？

(1)保管不善。新買的成筒電纜，其兩頭均使用塑料密封套封住，但用去其中一段之后，余下的就用塑料紙一裹，外面只用繩子綁扎，如此造成密封性不好，時間一長，水汽就會滲入電纜。

(2)敷設不慎。電纜敷設時，其用塑料紙裹住的電纜頭有時會浸泡在水中，使水進入電纜。另外在牽引和穿管時，會發生外護套破裂現象，使電纜進水。

(3)電纜頭制作不及時。電纜敷設后，未能及時進行電纜頭制作，使未經密封處理的電纜端150口長期暴露在空氣中，甚至浸泡在水中，使水汽大量進入電纜。

(4)電纜制作時大意。在制作電纜頭（包括終端頭和中間接頭）時，由于制作人員的大意，電纜端頭有時會滑入有積水的電纜井中，導致電纜進水。

(5)電纜運行故障。在運行中，當電纜發生中間接頭擊穿等故障時，電纜井中的積水便會沿著缺口進入電纜；在建筑工地，由于外力引起電纜破損或擊穿，也會發生電纜進水。

輻照交聯與溫水交聯哪個好？

交聯的方式分為兩大類，即化學交聯和物理交聯。而化學交聯又分為干法交聯和溫水交聯二種。干法交聯的方法是在溫度達300-400℃的高壓氣體中，經過一定的時間使聚乙烯分子鏈交聯。在此狀況下，氫氧化物已分解為金屬氧化物和水，因此電纜表面將出現裂紋及水泡，所以干法交聯的方法是不可用于低煙無鹵材料的。溫水交聯的方法是將電線電纜置于90℃的溫水中浸泡5至7小時，在此狀況下，氫氧化物將吸收大量的水份，導致絕緣電阻下降，直接影響到電纜的綜合性能。物理交聯又稱輻照交聯，是利用電子加速成器產生的高能量電子束流，轟擊絕緣層及護套，將高分子鏈打斷，被打斷的每一個斷點稱為自由基。自由基不穩定，相互之間要重新組合,重新組合后由原來的鏈狀分子結構變?yōu)槿S網狀的分子結構而形成交聯，此交聯方式既無高溫又無水，既能使聚烯烴交聯，又不影響阻燃性能和電氣性能，所以低煙無鹵聚烯烴材料只能采用輻照的方式交聯，別無選擇。

交聯電力電纜的“交聯”是什么意思？

交聯電纜是交聯聚乙烯絕緣電纜的簡稱，是高分子化學的一個術語交聯聚乙烯絕緣電力電纜具有卓越的熱—機械性能，優異的電氣性能和耐化學腐蝕性能，還具有結構簡單、重量輕、敷設不受落差限制等優點，是目前廣泛用于城市電網、礦山和工廠的新穎電纜。

交聯電纜適用于工頻交流電壓500KV及以下的輸配電線路中，目前高壓電纜絕大部分都采用了交聯聚乙烯絕緣，交聯聚乙烯絕緣電力電纜導體最高額定工作溫度為90℃，比紙絕緣電纜、聚氯乙烯絕緣電纜、聚乙烯絕緣電纜均高，所以電纜的載流量也進一步提高。 交聯交聯聚乙烯是利用化學方法或物理方法使線型分子結構的聚乙烯轉變?yōu)榱Ⅲw網狀結構的交聯聚乙烯，從而大幅度地提高了聚乙烯的熱—機械性能，并保持了優異的電氣性能，當然，由于工藝不同，現時有很多型式的交聯電纜，產品性能亦比較參差，選用時應注意。
