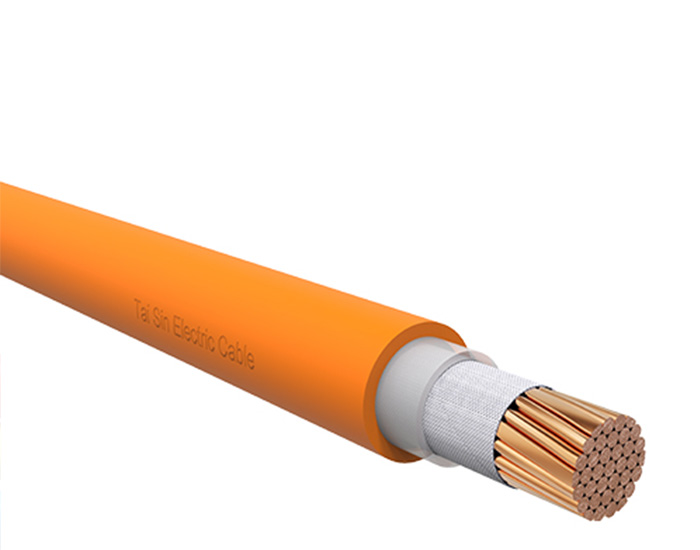

耐火電纜是指在火焰燃燒情況下能夠保持一定時間安全運行的電纜。耐火電纜廣泛應用于高層建筑、地下鐵道、地下街、大型電站及重要的工礦企業等與防火安全和消防救生有關的地方，例如，消防設備及緊急向?qū)舻葢?yīng)急設施的供電線路和控制線路。

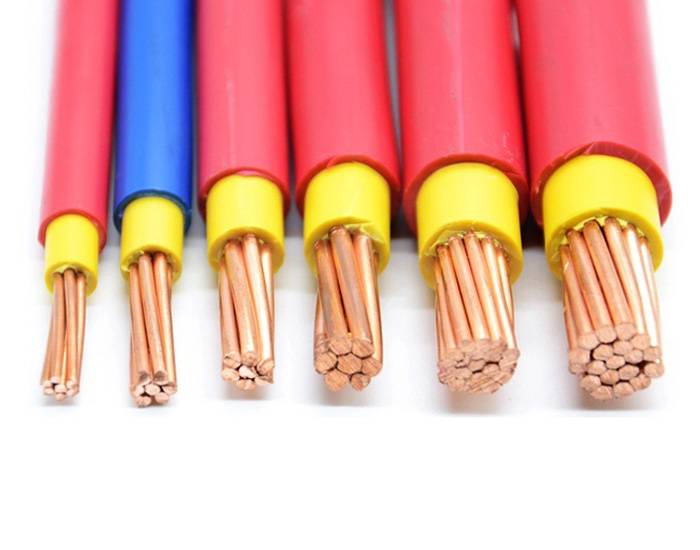

產品介紹

現代化的寫字樓、賓館、飯店、火車站等重要的公共場所裝飾越來越豪華，使用的可燃物越來越多；國家各大中城市相繼建造地鐵線路，像這些重要的公共場所就要求一旦失火的條件下，電線能正常源源不斷地輸送電力、輸送各種控制信號及報警信號為人的逃生、自動報警，消防設施的啟動、救援及應急設備的使用提供寶貴的時間，而耐火電線就是在火災發生時保證線路在一定時間里正常通電、傳輸各種控制信號、報警信號。以滿足萬一發生火災時通道的照明、應急廣播、防火報警裝置、自動消防設施及其它應急設備的正常供電，使人員及時疏散，使救援工作得以正常進行。因此耐火電線的可靠性至關重要。

有些人認為耐火電線就是不燃燒的電線，其實耐火電線并非不燃燒，耐火電線是在火災發生時，仍能保證線路在一定時間里正常通電，也就是在一定的火焰溫度燃燒的條件下；一定時間內正常傳輸電能、傳輸各種控制信號、報警信號，使得照明、防火報警裝置以及其他應急設備能在定時間內繼續通電，使救援工作得以正常進行。

產品應用

我國國家標準GB12666.6（等同IEC331）將耐火試驗分A、B兩種級別，A級火焰溫度950~1000℃，持續供火時間90min，B級火焰溫度750~800℃，持續供火時間90 min，整個試驗期間，試樣應承受產品規定的額定電壓值。耐火電線廣泛應用于高層建筑、地下鐵道、地下街、大型電站及重要的工礦企業等與防火安全和消防救生有關的地方，例如，消防設備及緊急向?qū)舻葢?yīng)急設施的供電線路和控制線路。

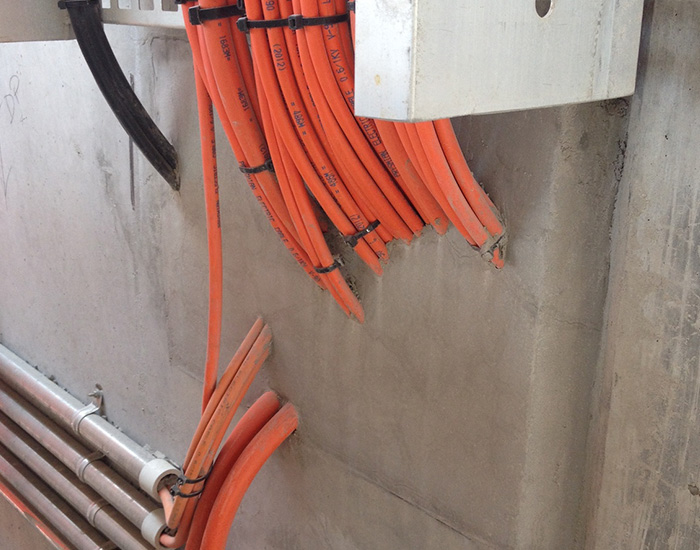

耐火電纜適用于高層建筑、油田、電站、電廠、礦山、化工、礦井、地鐵等要求防火條件高的場合，也是應急電源、消防泵、電梯通訊信號系統的應備電纜，該產品具有較高的耐火能力，在經受火焰直接燃燒的情況下，在一定時間內（不小于3h）不發生短路和斷路故障，確保繼續供電以維持照明和傳輸信號，保護人員有足夠的時間安全撤離，且利于滅火及減小損失。

使用特征

1、額定電壓按不同產品品種可分為：a.06/ 1—8. 7 / 10KV b. 450 / 750V c. 300 / 500V d. 300 / 300V

2、導體長期允許工作溫度按不同產品品種可分為：7CTC 90℃ 105℃

3、短路時（5s)導體最高允許溫度為不超過1 60℃和D25CTC (對1 - a而言）。

4、電纜敷設時環境溫度應不低于0℃.

5、電纜允許最小彎曲半徑按不同產品品種分別為：6倍、10倍、1 2倍、1 5倍的電纜外徑。

產品特性

1、耐火指在火焰燃燒情況下能保持一定時間的運行，即保持電路的完整性，該類型電線在火焰中具有一定時間的供電能力。

2、耐火電線按國家實驗標準（GB12666-99）可分為二個等級：NHA、NHB；在一般產品命名中，NHA通常用GNH表示，屬稱高耐火電線。NHB在一般耐火產品中表示為NH。

3、耐火電線在火災發生時能持續工作（傳送電流和信號），其本身延燃與否不在考核之列。阻燃電線在火災發生時很快中止工作，其功能在于難燃和不波及能自熄。耐火電線750～800℃的火焰燃燒中維持180分鐘正常運行。

4、防火電線實際上是另一類型的耐火電線。它是以銅質為導電線芯，以無縫銅管為護套，以無機礦物質氧化鎂為絕緣的材料組制而成

5、由于整體都是無機材料構成，因此，整個防火電線既不燃燒，也不延燃。而且能經受火燒。經試驗表明：在火焰800～900℃中燒2小時，電線一直正常通電運行，在1000℃的火焰下燃燒30分鐘仍然完好無損，繼續正常運行。一般正常工作溫度為250℃，能安全可靠運行。

使用特性：

1、工頻額定電壓U0/U:0.6/1kV。

2、電纜導體的最高允許長期工作溫度：

阻燃聚氯乙烯：70℃/105℃.

交聯聚乙烯：90℃

3、電纜敷設時環境溫度應不低于0℃

4、電纜的彎曲半徑：

電力電纜：單芯電纜≥40D，多芯電纜≥30D 控制電纜：≥12D

B系列塑料電線：≥4D（電纜直徑小于25mm時），≥6D（電纜直徑大于25mm時）

5、耐火電纜外徑比：截面25mm2以下比普通同類型號產品規格大15%，截面25mm2以上比普通同類產品的規格大25%。

6、產品的電氣性能、物理機械性能、載流量與普通產品相同

7、耐火試驗標準采用IEC331或GB12666.6

電纜燃燒性

在火焰溫度750—800℃燃燒條件下，電纜可正常運行不低于90分鐘。

在a環境下所測得電纜的載流策不低于相應型號規格的普通電纜工作條件下的載流罱值。

電纜的其它電性能及物理一機械性能均高于相應的普通電纜。

使用條件

1、交流額定電壓：U。/U（V系列：600/1000V，K系列：450/750V，B系列：450/750V）。

2、電纜最高長期工作溫度

（1）阻烯聚氟乙烯絕緣及護套：70℃和105℃兩種；交聯聚乙烯絕緣：90℃；

（2）氟塑料絕緣和護套：220℃和260℃兩種；氟塑料絕緣和105℃阻燃聚氟乙烯護套：90℃和125℃兩種。

（3）低鹵低煙阻燃PVC絕緣和護套：70℃；無鹵低煙阻燃聚烯烴絕緣和護套：90℃和125℃兩種。

3、最低環境溫度：

（1）阻燃聚氯乙烯絕緣和護套：固定敷設-40℃；非固定敷設-15℃；

（2）氟塑料絕緣和護套：固定敷設-60℃；非固定敷設-20℃；

4、電纜安全敷設溫度不應低于0℃。

5、耐火特性：

符合GA 306.2-2007、GB/T 19216.21-2003規定

火焰溫度   火焰溫度 950℃-1000℃  火焰溫度 750℃-800℃

燃燒時間   燃燒時間90min（推薦）  燃燒時間90min（推薦）

附加電壓  額定電壓（最小100V）   額定電壓（最小100V）

耐火級別   A類（IA級~IVA級）     I~IV級

6、敷設推薦的允許彎曲半徑：非鎧裝、編織屏蔽電纜應不小于電纜外徑的6倍；

鋼帶鎧裝電纜應不小于電纜外徑的12倍；

氟塑料絕緣和護套材料電纜應不小于電纜外徑的8

型號及規格

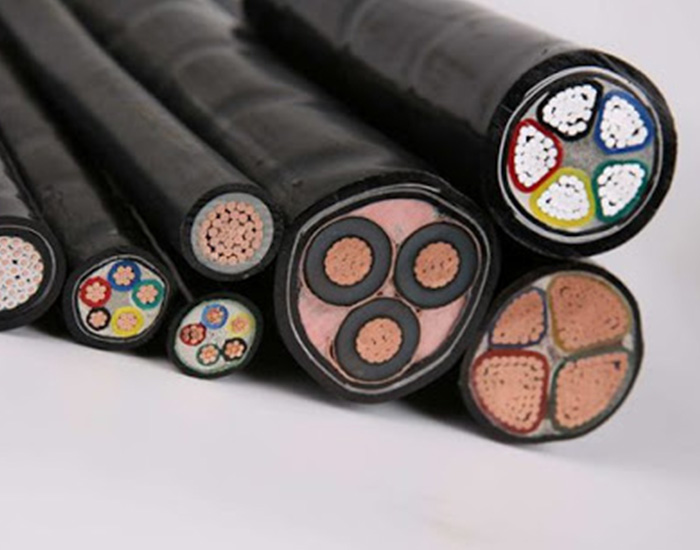

常見型號

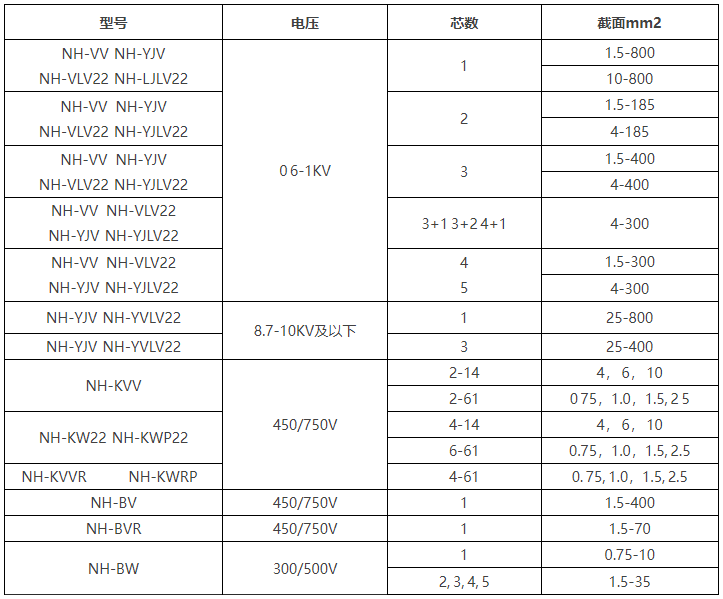

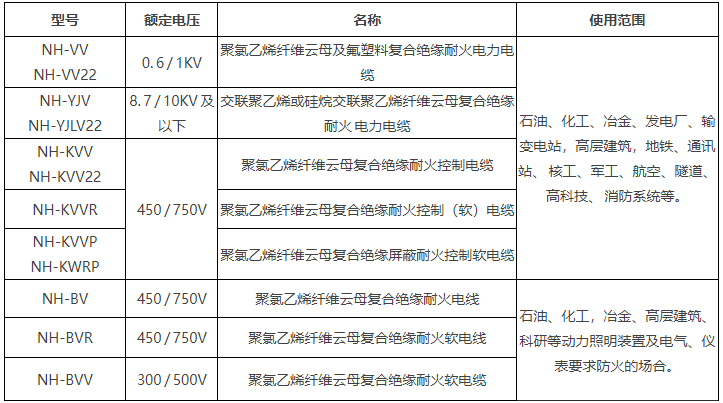

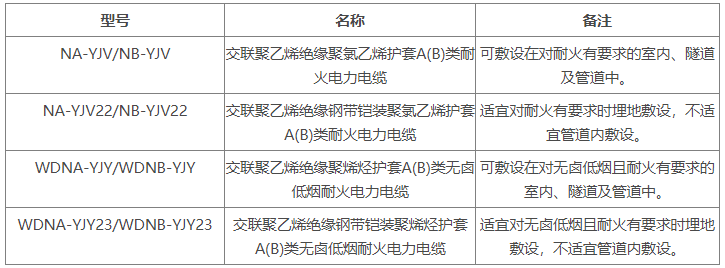

 電纜型號如表1中（所列均為各品種之代表）

 型號含義

1.型號組成

阻燃和耐火電線電纜的型號由產品燃燒特性代號和相關電線電纜型號兩部分組成，見圖

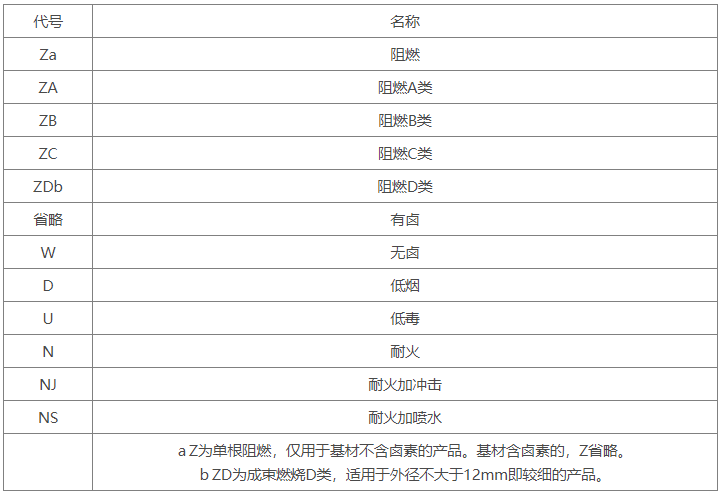

2、燃燒特性代號表

分類

在中國普通耐火電纜分為A類和B類：B類電纜能夠在750℃～800℃的火焰中和額定電壓下耐受燃燒至少90min而電纜不被擊穿（即3A 保險絲 不熔斷）。在改進耐火層制造工藝和增加耐火層等方法的基礎上又研制了A類耐火電纜，它能夠在950℃～1 000℃的火焰中和額定電壓下耐受燃燒至少90min而電纜不被擊穿（即3A保險絲不熔斷）。A類耐火電纜的耐火性能優于B類。 另外，礦物絕緣電纜是耐火電纜中性能較優的一種，它是由銅芯、銅護套、氧化鎂絕緣材料加工而成的，簡稱MI（minerl insulated cables）電纜。該電纜完全由無機物構成耐火層，而普通耐火電纜的耐火層是由無機物與一般有機物復合而成，因此MI電纜的耐火性能較普通耐火電纜更優且不會因燃燒而分解產生腐蝕性氣體。MI電纜具有良好的耐火特性且可以長期工作在250℃高溫之下，同時還有防爆、耐腐蝕性強、載流量大、耐輻射、機械強度高、體積小、重量輕、壽命長、無煙的特點。但價格貴、工藝復雜、施工難度大，在油灌區、重要木結構公共建筑、高溫場所等耐火要求高且經濟性可以接受的場合，可采用這種耐火性能好的電纜。

注：表1表2為各品種典型代表，樣本中各型號規格均可制造耐火電纜。

選用

根據耐火電纜的具體特性，設計人員在設計選用時應注意以下幾個問題：

(1)當耐火電纜用于電纜密集的電纜隧道、電纜夾層中，或位于油管、油庫附近等易燃場所時，應首先選用A類耐火電纜。除上述情況外且電纜配置數量少時，可采用B類耐火電纜。

(2)耐火電纜大多用作應急電源的供電回路，要求火災時正常工作。由于火災時環境溫度急劇上升，為保證線路的輸送容量，降低壓降，對于供電線路較長且嚴格限定允許電壓降的回路，應將耐火電纜截面至少放大一檔。

(3)耐火電纜不能當作耐高溫電纜使用。

(4)為降低電纜接頭在火災事故中的故障機率，在安裝中應盡量減少接頭數量，以保證線路在火災中能正常工作。如果需要做分支接線，應對接頭做好防火處理

結構簡圖

1.導體

2.普通防火層或高防火層

3.導體屏蔽

4.絕緣層

5.絕緣屏蔽

6.填充

7.普通防火層或高防火層

8.包帶或內墊層

9 .鎧裝層

10.外護層

六、技術特性或條件

電纜可經受耐火試驗，達到GB1 2666.6B類的要求.可在火焰溫度750—800℃下.施加1000V電壓，燃燒90分鐘，連接的3A熔絲不斷。

電纜除導體及鎧甲層及特殊情況下的某種材料外，其它所有的材料均為阻燃、高阻燃、防火材料。

成品電纜的導體電阻.絕緣電阻、耐壓試驗、載流量、敷設安裝后的直流耐壓試驗.局部放電等參照相應的各普通電纜。

電纜的結構尺寸

1、近似外徑.耐火電纜比相應的普通電纜按不同品種約增加15-3mm;

2、參考重量耐火電纜比相應的普通電纜按不同品種約増加10-7%.

3、導體結構等同于相應的普通電纜。

阻燃電線電纜與耐火電線電纜的區別

阻燃電線電纜

它的阻燃是指在電線電纜火災事故發生時，能夠阻滯、推遲火焰沿著電線電纜的擴散和延伸，盡量減少電線電纜火災范圍擴展，該類型的電纜具有著火后自熄的特性。大體可理解為該電線電纜產品在因自身著火或因外部熱源而自身著火時，在火源平息后，電線電纜產品不再繼續燃燒，或燃燒時間很短等。在電線電纜類別中，常用符號-ZR來標明該類型。

同時，阻燃電線電纜分為無鹵阻燃電線電纜和含鹵阻燃電線電纜。無鹵相對于含鹵阻燃電線電纜，具有低毒、低煙的優點。其產品型號表示為-WDZR。

耐火電線電纜

耐火電線電纜是指在電線電纜火災事故中，該電線電纜產品能夠在外部火焰依然燃燒的情況下，能夠堅持一定時間的正常運作，保持電線電纜線路完整性并保持線路設備的正常運轉的山東電線電纜廠家產品。

耐火電線電纜按國家標準可分為二個等級：A級和B級。通常表示為NHA類?以及NHB類。?判斷一個電線電纜產品是否屬于耐火電線電纜，與電線電纜產品自身是否具有自熄性無關。阻燃電線電纜的最大功能在于電線電纜產品自身的難燃性。耐火電線電纜通常能夠在750～800℃的火焰溫度下至少保持180分鐘的正常運轉。

耐火電纜中還有一種特殊的特種電纜，稱為防火電線電纜。它是以無縫銅管作為護套，以氧化鎂做為絕緣材料制造而成。因其材料的特殊性，防火電線電纜既不燃燒，也不延燃。經實驗表明：在800～900℃中2小時，防火電線電纜依然正常運作，在1000℃下30分鐘內依然持續正常運轉

應用前景

由于設計和規范的制訂和修訂工作沒能跟上，導致耐火阻燃電纜的使用和推廣一直進展不快，近幾年隨著人們物質文化生活水平的不斷改善，國家對防火工作的逐漸重視，人們的 安全意識的逐步提高。為了提高電器線路的安全等級，減少電氣火災事故的發生及損失國家建設部、公安部以及一些地方政府相繼頒布了一些電氣設計規范，并明確規定在一些重要的電器線路或場所宜采用耐火電纜，我國及世界其他國家對阻燃、耐火電線電纜產品的需求量正在逐年呈上升趨勢，尤其對耐火電纜的需求增加更是，總之為了確保公共場所等重要場合的消防安全問題應大力推廣選用耐火阻燃、低煙無毒對環境無污染的耐火電纜。

阻燃電線電纜和耐火電線電纜的區別

1、阻燃電纜的結構特點 阻燃電纜的結構和普通電纜基本相同，不同之處在于它的絕緣層、護套、外護層以及輔助材料(包帶及填充)全部或部分采用阻燃材料。

2、阻燃電纜的分類 根據電纜阻燃材料的不同，阻燃電纜分為含鹵阻燃電纜及無鹵低煙阻燃電纜兩大類。

其中含鹵阻燃電纜的絕緣層、護套、外護層以及輔助材料(包帶及填充)全部或部分采用含鹵的聚乙烯(PVC)阻燃材料，因而具有良好的阻燃特性。但是在電纜燃燒時會釋放大量的濃煙和鹵酸氣體，鹵酸氣體對周圍的電氣設備有腐蝕性危害，救援人員需要帶上防毒面具才能接近現場進行滅火。

電纜燃燒時給周圍電氣設備以及救援人員造成危害，不利于滅火救援工作，從而導致嚴重的“二次危害”。 而無鹵低煙阻燃電纜的絕緣層、護套、外護層以及輔助材料(包帶及填充)全部或部分采用的是不含鹵的交聯聚乙烯(XLPE)阻燃材料，不僅具有更好的阻燃特性，而且在電纜燃燒時沒有鹵酸氣體放出，電纜的發煙量也小，電纜燃燒產生的腐蝕性氣體也纜阻燃性和降低鹵酸氣體發生量之間采取折衷的方式開發出了低鹵低煙阻燃電纜。

它的含鹵量約為含鹵阻燃電纜的1／3左右。發煙量也接近于公認的“低煙”水平。 根據《電線電纜燃燒試驗方法》的規定，采用成束燃燒試驗方法考核的阻燃電纜分為A、B、C3類，其中A類電纜試驗條件最苛刻，性能較B、C類更優，價格也最貴。 為實現電纜的阻燃或提高電纜的阻燃級別，人們研制開發出擠包所謂“隔氧層”或“隔火層”作為填充或繞包隔火阻燃包帶(隔火層)等新型結構的阻燃電纜，并把這種電纜叫做“隔氧(火)層”電纜。

其主要原理是在材料中添加了金屬水合物成份，也可分別實現低鹵低煙、無鹵低煙和電纜的阻燃化。但是，所謂“隔氧層”和“隔火層”只是實現電纜阻燃的一種手段，歸根到底它還是一種阻燃電纜，其所能達到的最高阻燃級別也是A類。因此，不能把阻燃電纜叫做“隔氧層”電纜，而只能說“隔氧層”電纜是一種阻燃電纜。

耐火電纜是指在火焰燃燒情況下能夠保持一定時間安全運行的電纜。耐火電纜廣泛應用于高層建筑、地下鐵道、地下街、大型電站及重要的工礦企業等與防火安全和消防救生有關的地方，例如，消防設備及緊急向?qū)舻葢?yīng)急設施的供電線路和控制線路。   阻燃電纜，是指在規定試驗條件下，試樣被燃燒，在撤去試驗火源后，火焰的蔓延僅在限定范圍內，殘焰或殘灼在限定時間內能自行熄滅的電纜。

阻燃和耐火電纜的區別是在聚氯乙烯絕緣和銅導體之間加了一層云母帶，以使外界著火時火焰和導體分開，在一定時間內能夠正常供電，但其絕緣材料和普通BV線一樣；而ZR表示阻燃，是在聚氯乙烯絕緣中添加了阻燃料，使外絕緣不延燃，在火源消除后自動熄滅。原理不一樣，不過還是NH的等級要高。信號線用阻燃線，報警線，控制線用耐火線,廣播線電話線用阻燃屏蔽線，穿阻燃塑料管即可。

阻燃耐火電線電纜的要求

1、額定電壓：300/500v；

2、工作溫度：－40℃--+90℃（溫度低于0℃時不能動彎曲）；

3、最小彎曲半徑：6倍于電纜外徑。

4、電路完整性耐火試驗：通過BS6387第C、W、Z類；代號C表示：在950℃下施加300伏電壓水平燃燒3小時不擊穿。代號W表示：在650℃下施加300伏電壓燃燒15分鐘然后再淋水燃燒15分鐘不擊穿。代號Z表示：在950℃下施加300伏電壓一邊燃燒一邊每30秒機械沖擊震動一次15分鐘不擊穿。

電路完整性耐火試驗：通過BS6387第C、W、Z類；代號C表示：在950℃下施加300伏電壓水平燃燒3小時不擊穿。代號W表示：在650℃下施加300伏電壓燃燒15分鐘然后再淋水燃燒15分鐘不擊穿。代號Z表示：在950℃下施加300伏電壓一邊燃燒一邊每30秒機械沖擊震動一次15分鐘不擊穿。
