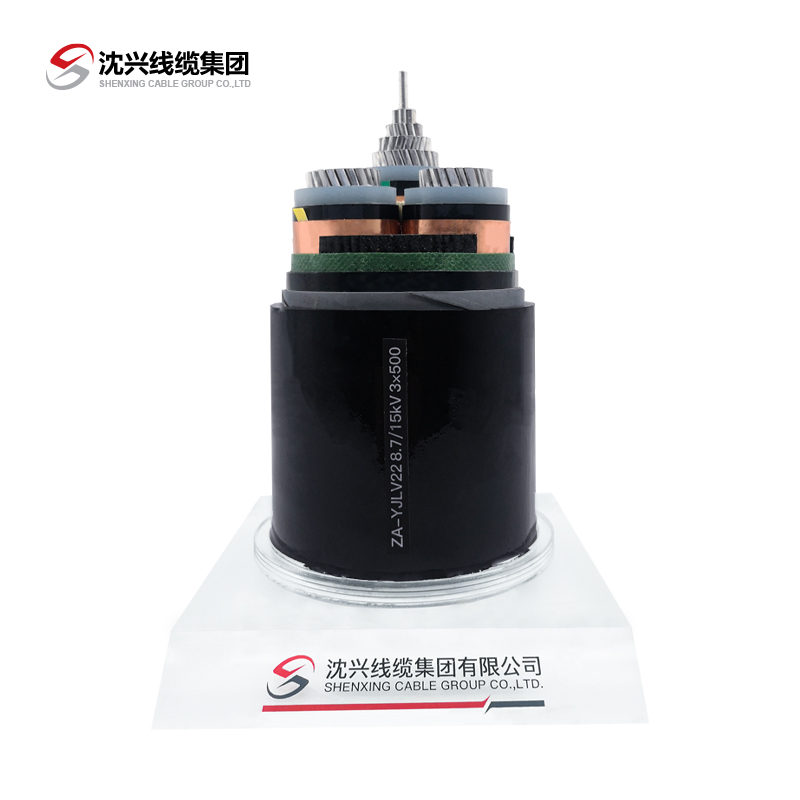

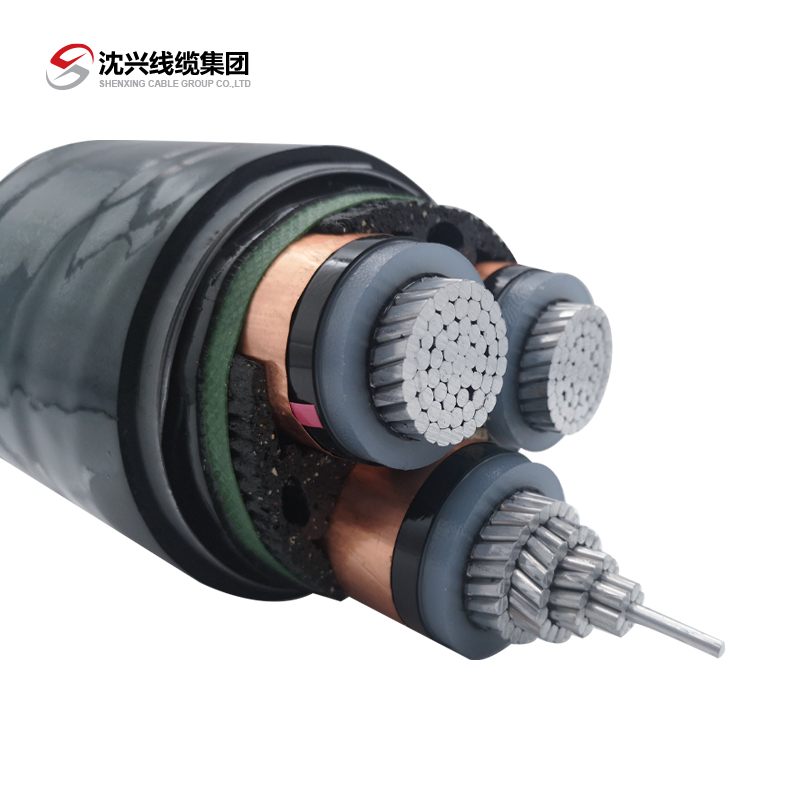

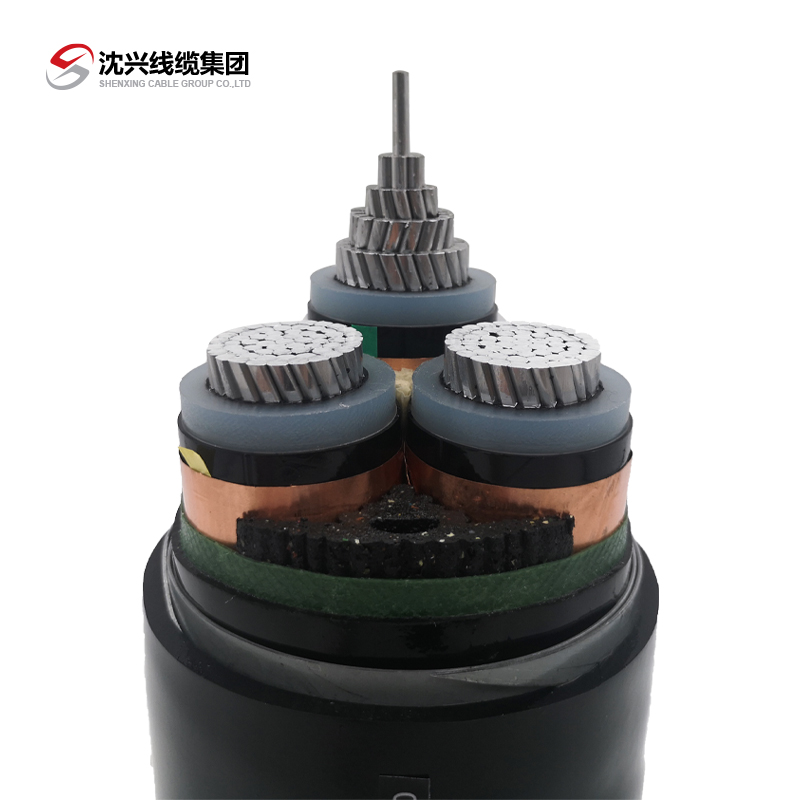

YJLHV/YJLHY (TC90)鋁合金芯交聯聚乙烯絕緣聚氯乙烯/聚乙烯護套電力電纜

一、產品標準GB/T31840-2015

二、產品簡介

鋁合金電力電纜是以8000系列鋁合金材料為導體，采用特殊輥壓成型，型線絞合生產工藝和退火處理等先進技術發明創造的新型材料電力電纜。合金電力電纜彌補了以往純鋁電纜的不足，雖然沒有提高了電纜的導電性能，但彎曲性能、抗蠕變性能和耐腐蝕性能等卻大大提高，能夠保證電纜在長時間過載和過熱時保持連續性能穩定，采用AA-8030 系列鋁合金導體，可以大大提高鋁合金電纜的導電率、耐高溫性，同時解決了純鋁導體蠕變等問題。鋁合金的導電率是最常用基準材料銅IACS的61.8%，載流量是銅的79%，優于純鋁標準。但在同樣體積下，鋁合金的實際重量大約是銅的三分之一。因此，相同載流量時鋁合金電纜的重量大約是銅纜的一半。采用鋁合金電纜取代銅纜，可以減輕電纜重量，降低安裝成本，減少設備和電纜的磨損，使安裝工作更輕松。

三、產品特性分析：

交聯聚乙烯是利用硅烷交聯或過氧化物交聯方法，使聚乙烯轉變成熱固性的交聯聚乙烯，從而大幅度地提高了電纜的耐熱性能、耐老化性能和使用壽命，并且環保。我公司自主研發的鋁合金導體抗蠕變、高柔韌、連接穩定、強延展，低反彈，與純鋁導體相比，不僅經濟性能優良而且具有優異的機械性能、安全性能、連接性能等多項特性。電纜護套采用環保型的PVC，可在潮濕場所安裝，亦可直埋或敷設在水泥中使用；根據使用場合要求的不同，亦可根據用戶需要生產低煙無鹵、耐火阻燃電纜，能達到阻燃 IA級、耐火丨級，符合GA306.1及GA306.2標準。

四、產品使用要求：

稀土高鐵鋁合金電力電纜YJLHS型，電纜的鎧裝層強度高，比鋼帶鎧裝更輕，更易剝離，安裝便利，可免橋架安裝，減少對管道的要求，超強柔韌性，可有效避免導線損傷。適用于600V-35kV電壓等級；適用于90T下干燥或潮濕場所；可室內、室外安裝，可垂直安裝，也可托 架或沿墻敷設，也可地下直埋安裝；彎曲半徑最小為7倍外徑，也可360°彎曲；適用于民用、商業、工業、學校、大型場館等場所。

五、特點

安全可靠：鋁合金電纜在國外已經過美國UL嚴格認證并在美國、加拿大、墨西哥等國成熟使用了40年，從未出現過任何問題，我公司電纜是在引進美國先進技術基礎上，自主研發并具有六項發明專利（ZL202111226757.9;ZL202111187677.7;ZL202111250454.0;ZL202111362359.X;ZL202111504305.2;ZL201610364550.0），已經國內多家權威機構檢驗檢測，具有可靠的安全性。

導電性好：鋁合金電纜是通過加入我國特有的稀土及銅、鐵、硅等元素，通過特殊工藝處理后的新型鋁合金電纜，其導電率是銅的62%。經過特殊工藝處理，將鋁合金導體截面增大1.28-1.5倍，使電纜的載流量與電壓降等電氣性能與銅纜相當，達到“以鋁合金新材料代銅”的目的。

防腐性好：導體與空氣接觸時立即形成致密的氧化層，這種氧化層特別耐受各種形式的腐蝕，因而具有承受最惡劣環境的特性；加之鋁合金導體內部物質結構的優化，及（輻照）硅烷交聯聚乙稀絕緣材料的應用，使鋁合金電纜的使用壽命比銅纜延長10年以上。

機械性能好：鋁合金電纜的反彈性能比銅纜小40%，柔韌性高25%；有很好的彎曲性能，敷設半徑遠小于銅纜要求，更容易進行敷設和端子連接；特殊的配方與熱處理工藝大大減少了導體在受熱和壓力下的蠕變性，使合金電纜的電氣連接與銅纜一樣穩定。

經濟性好：在實現同樣的電氣性能的前提下，鋁合金電纜直接采購成本比銅纜低40%；由于鋁合金電纜的重量僅為銅纜的一半，且具有良好的機械性能，因而使用鋁合金電纜可以降低運輸和安裝成本，一般建筑節約安裝施工費用30%以上，大跨度建筑可節約40%以上。使用鋁合金電纜對建設節約型社會將產生不可估量的影響。

敷設空間?。轰X合金電纜經過型線絞合工藝或緊壓絞合及特殊的退火處理工藝，將鋁合金導體中的空隙“擠壓”干凈減少導體外徑，可以降低電纜的外徑，也減少電纜敷設空間。

抗蠕變性高：鋁合金電纜采用特殊的合金配方與熱處理工藝大大減少了金屬在受熱和壓力下的“蠕變”傾向，使合金導體的電氣連接與銅導體的連接一樣穩定。

安裝時兩端采用銅鋁過渡端子連接，使連接穩定性好：鋁合金電纜的熱膨脹系數比銅略高，在改變相同溫度的條件下，它比銅膨脹或收縮量大。但是通過采用銅鋁過渡端子的連接，徹底解決了兩種金屬連接處的熱膨脹問題和銅鋁電化學腐蝕問題。

六、應用情況分析

在美國、加拿大等發達國家，鋁合金電纜的市場占有率達80%，有40多年的應用歷史，一直以來安全可靠。以鋁合金代銅能節約大量成本，現已被廣大設計部門認可，市場前景廣闊。鋁合金電力電纜型號主要有：YJLHV、YJLHV22、YJLHY、YJLHS、YJLHVS2、YJLHVS3、YJHLV8、TC90、AC90、ACWU90.

七、使用特性

1、交流額定電壓（U0/U）kV：3.6/6、6/6、6/10、8.7/10、8.7/15、12/20、18/30、21/35、26/35。

2、最高工作溫度不超過90℃；短路時（最長持續時間不超過5s），電纜導體最高溫度不超過250℃。

3、最低環境溫度：-40℃。

4、電纜安裝敷設溫度應不低于0℃。

5、電纜最小允許彎曲半徑：

(1)單芯非鎧裝電纜為18倍電纜外徑，單芯鎧裝電纜為13倍電纜外徑；

(2)多芯非鎧裝電纜為13倍電纜外徑，多芯鎧裝電纜為11倍電纜外徑；

(3)電纜鎧裝層采用鋁合金帶連鎖鎧裝時，不小于電纜外徑的7倍。

6、電纜鋁合金導體配以專用鋁合金接線端子做成的接頭經GB/T9327標準規定的熱循環試驗及機械性能試驗滿足室內電氣連接要求。

7、電纜采用聯鎖鎧裝層，大大提高布線安全性，同時采用電纜自帶鎧裝層代替布線排管，大大節省安裝施工成本。

(1)電纜鎧裝層能承受自身三倍重量的拉力；

(2)電纜鎧裝層能承受300kg的壓力；

(3)電纜鎧裝層能承受20kg/10次的沖擊力。

八、代號名稱和含義

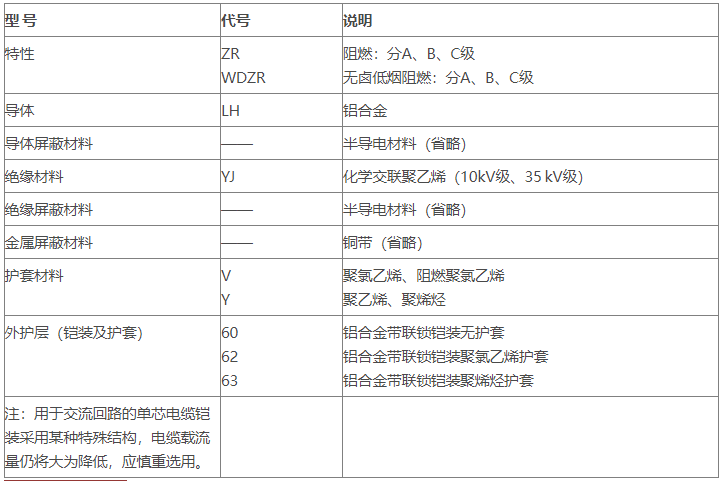

表1 代號名稱和含義

九、產品型號名稱

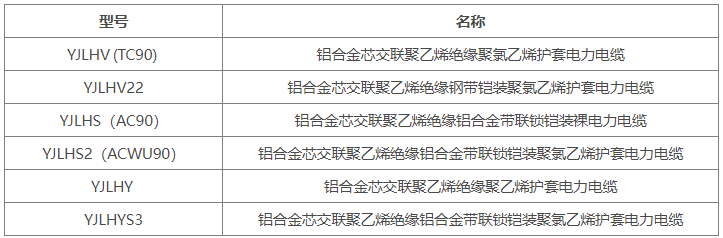

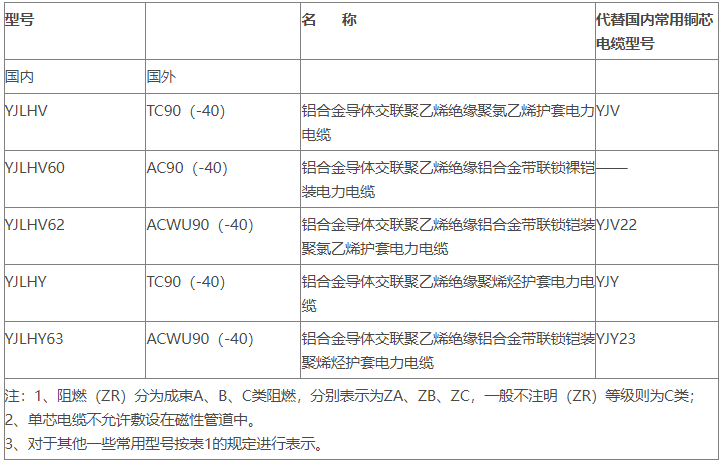

表2產品型號名稱

十、電纜規格

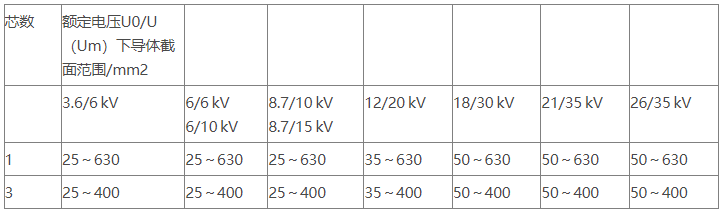

電纜規格見表3規定。

表3 電纜規格

十一、絕緣線芯識別

3芯電纜采用色帶區分，色帶顏色分別為黃、綠、紅色，色帶應縱向放置在金屬屏蔽層下。
