YJLHS(AC90)鋁合金芯交聯聚乙烯絕緣鋁合金帶聯鎖裸鎧裝護套電力電纜
產品型號
ZA-AC90(-40)亦稱：YJLHS、YJHLV8、YJXLHVK、YJGLHV8、YJGLHBV8、YJLHV60、YJLHB8、YJGLH8、YJLHB90、YJLHV8，取代銅纜WDZ*-YJV、YJV、YJV22、VV22系列產品
產品介紹：
1、ZA-AC90(-40)鎧裝電纜是一種高柔性的自鎖型合金鎧裝，90度交聯聚乙烯絕緣單芯或多芯低煙無鹵阻燃A級電纜。
2、ZA-AC90(-40)減少了管道布線所帶來的施工難度和人力成本。電纜在工廠用高柔性的自鎖型鋁鎧裝組裝完畢，不需要管道及其附件和人工密集的拉線、扣線和成管等工序。
3、ZA-AC90(-40)通過了CSA認證可應用于非潮濕環境的明線或暗線敷設，并具備與管道方式敷線的相同性。
4、ZA-AC90(-40)為低煙無鹵型。
采用8000系鋁合金導體，導電率高，抗蠕變性能好，高柔韌，高延伸，低反彈，連接穩定；鎧裝采用高強度5000系鋁合金帶聯鎖鎧裝，堅固強韌，彎曲性好，并具有優良屏蔽性能；電纜不含重金屬元素、綠色環保；阻燃型鋁合金電纜采用阻燃PVC護套、可達阻燃A級，可直接埋地敷設，防潮、防腐蝕。
產品可在干燥和潮濕的環境下使用，適宜在室外、直埋、電纜溝、電纜隧道或潮濕環境敷設，還可應用于有阻燃特性要求的場合。

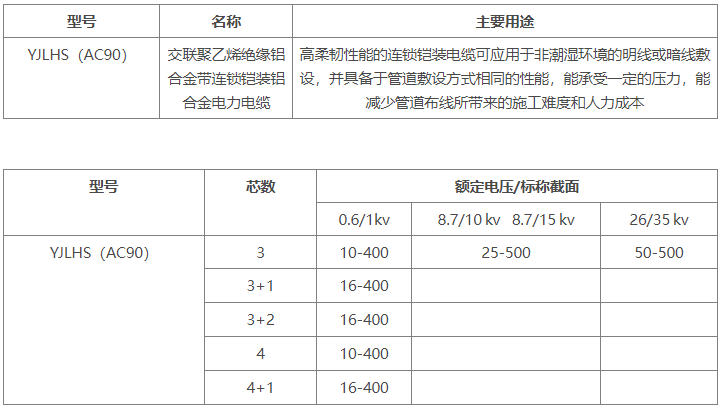

產品參數
線芯材質：稀土鋁合金線
絕緣材料：交聯聚乙烯絕緣
護套材質：PVC
電壓等級：中、低壓電力電纜 （35千伏及以下）
主要規格：多芯
電壓等級：0.6/1kV、3.6/6kV、6/10kV、8.7/15kV、12/20kV、18/30kV、21/35kV、26/35kV
工作環境：最低運行環境溫度-40攝氏度，電纜導體的允許長期運行最高額定溫度為90攝氏度。
電纜優勢：阻燃A級，低煙無鹵，室內明敷，節約線槽。
符合標準：IE60754、GB17650.2、IEC60502.1及GB12706.1。
產品描述：YJLHS (AC90) 稀土鋁合金連鎖鎧裝電纜 的鎧裝層強度高，比鋼帶鎧裝更輕、更易剝離，安裝便利，可免橋架安裝，降低成本。
執行標準
GB/T31840-2015 額定電壓1kV(Um=1.2kV)到35kV(Um=40.5kV)鋁合金芯擠包絕緣電力電纜； GB/T 19666-2005 阻燃和耐火電線電纜通則
稀土鋁合金連鎖鎧裝電纜 YJLHS (AC90) 特性分析：
導體：抗蠕變、高柔韌、強延展、低反彈、連接穩定。
絕緣：耐高溫、防燃燒、抗老化、強耐用、低碳環保。
鎧裝層：經濟性能優越，特殊的自鎖形式，堅固強韌。
使用特性
1、額定電壓U0/U（Um）為0.6/1（1.2）kV、1.8/3（3.6）kV、3.6/6（7.2）kV、6/6（7.2）kV、6/10（12）kV、8.7/10（12）kV、8.7/15（17.5）kV、12/20（24）kV、18/30（36）kV、21/35（40.5）kV、26/35（40.5）kV
2、導體長期允許工作溫度
a. 采用聚氯乙烯絕緣鋁合金電纜導體長期允許工作溫度應不超過70℃，交聯聚乙烯絕緣鋁合金電纜導體長期允許工作溫度應不超過90℃。
b. 采用聚氯乙烯絕緣鋁合金電纜短路時（時間≤5S）導體高溫度為160℃，采用交聯聚乙烯絕緣鋁合金電纜短路時（時間≤5S）導體高溫度為250℃。
3、電纜的敷設溫度：具有聚氯乙烯絕緣或聚氯乙烯護套的電纜，安裝時的環境溫度不宜低于0℃。

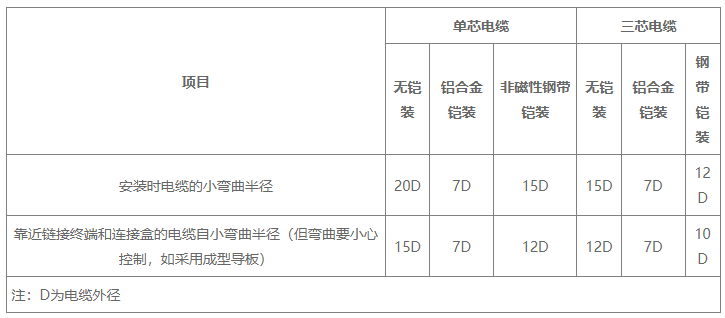

4、電纜的允許彎曲半徑
產品特性分析：
電纜的鎧裝層強度高，比鋼帶鎧裝更輕、更易剝離，安裝便利，可免橋架安裝，降低成本。不局限于360°安裝，不需要拉線盒采用緊壓型稀土高鐵鋁合金導體，高柔韌、易彎曲、低反彈、抗蠕變、耐腐蝕、連接穩定；絕緣為交聯聚乙烯，耐高溫、耐潮濕、防燃燒、抗老化、強耐用；鎧裝層采用 鋁合金帶自鎖式鎧裝，抗壓抗沖擊，堅固強韌。亦可根據用戶需要生產低煙無鹵、耐火阻燃電纜，能達到阻燃1A級、耐火1級，符合GB/T 19666標準和GA306標準。
產品使用要求：
稀土高鐵鋁合金電力電纜YJLHS型，電纜的鎧裝層強度高，比鋼帶鎧裝更輕、更易剝離，安裝便利，可免橋架安裝，減少對管道的需求，超強柔韌性，可有效避免導線損傷。適用于600V-35kV電壓等級；適用于90℃下干燥場所；可室內、室外安裝，可垂直安裝，也可托架或沿墻敷設，彎曲半徑最小為7倍外徑，適用于民用、商業、工業、大型場館、娛樂場所、礦井、地鐵以及各類級別危險地區等場所。
