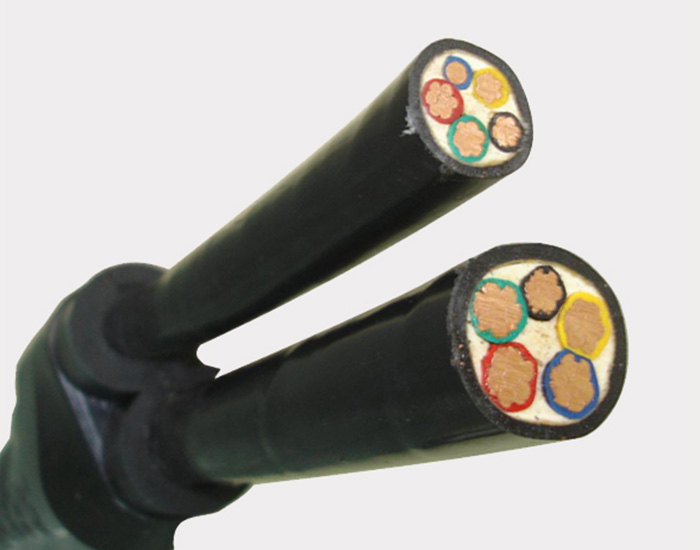

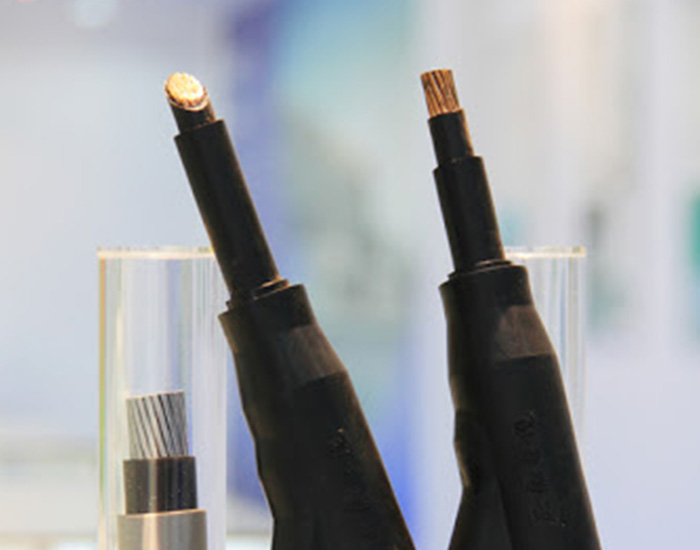

預制分支電纜（額定電壓0.6/1 KV)

預分支電纜是工廠在生產主干電纜時按用戶設計圖紙預制分支線的電纜，是近年來的一項新技術產品，與原技術相比具有優良的抗震性、氣密性、防水性。

執行標準    參照采用了 ：GB/T12706和 JG/T147

產品特點和主要用途

廣泛用于高層建筑、辦公大樓、賓館、醫院、商場、工廠等配電系統。其主干電纜導體無接頭，支線電纜導體接頭 結構合理，接觸電阻極小，不受熱脹冷縮影響，具有優良的抗震性，良好的氣密性和防水性、耐火性，能在潮濕的環境 中正常供電，也能在露天及地埋敷設。占地面積小，安裝簡單方便。

例如:

某建筑配電層數為24，每層分出1個分支，干線分為3路(每路為8個樓層配電，電流315A)，每樓層分出1路電纜，計算電流40A，則分支電纜配置為:

1、選擇3根8分支電纜;

2、干線電纜規格YJV-4*185 1*95，分支電纜規格YJV-5*16，分出長度2m;

3、標準層層高3m，配電間至配電首層長度80m;

4、(饋電電纜3根*80m)，成品預分支電纜3根*25m、分支間距3m，電纜過渡箱3只。

產品概述

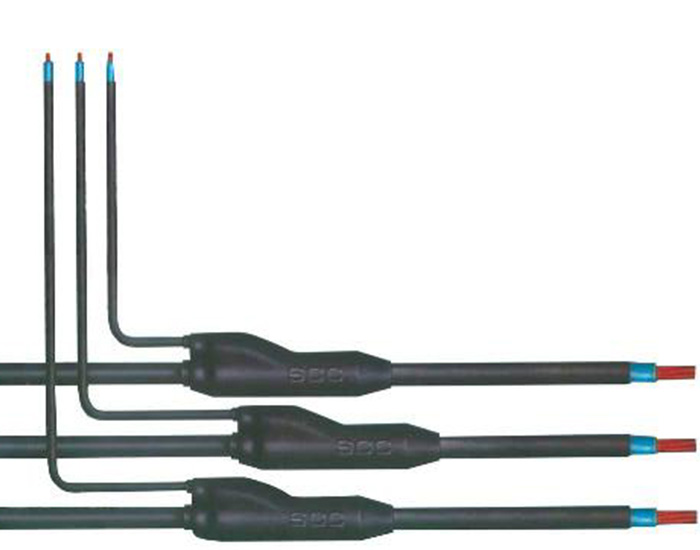

分支線工廠預先制造在主干電纜上，分支線截面大小和分支線長度等是根據設計要求決定，極大縮短了施工周期,大幅度減少材料費用和施工費用,更大地保證了配電的可靠性.

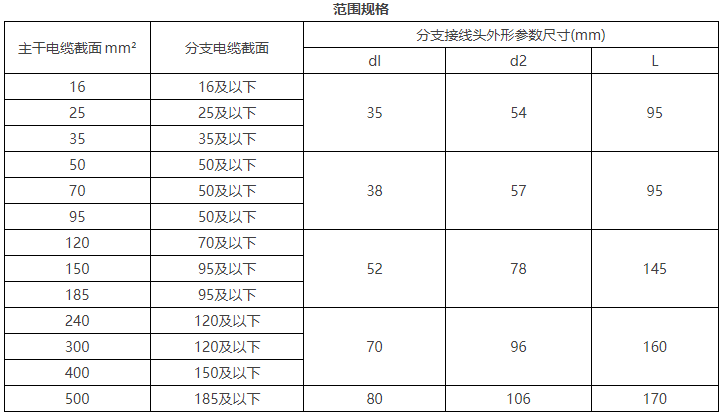

產品分類及組成部分

預分支電纜由四部分組成：

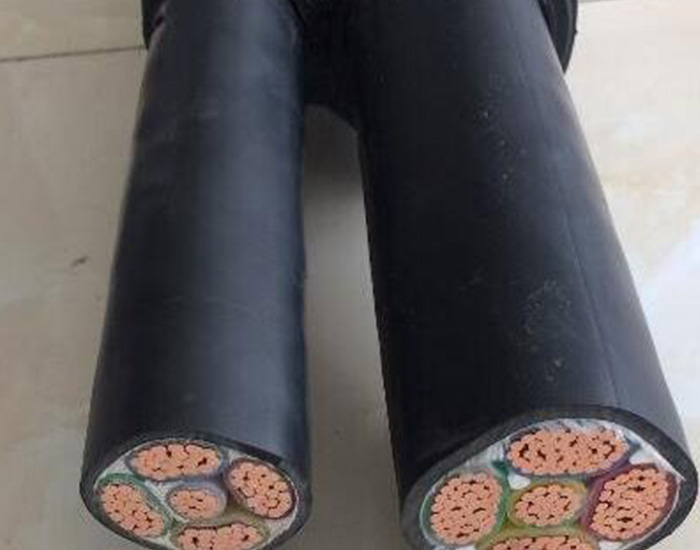

1、主干電纜；

2、分支線；

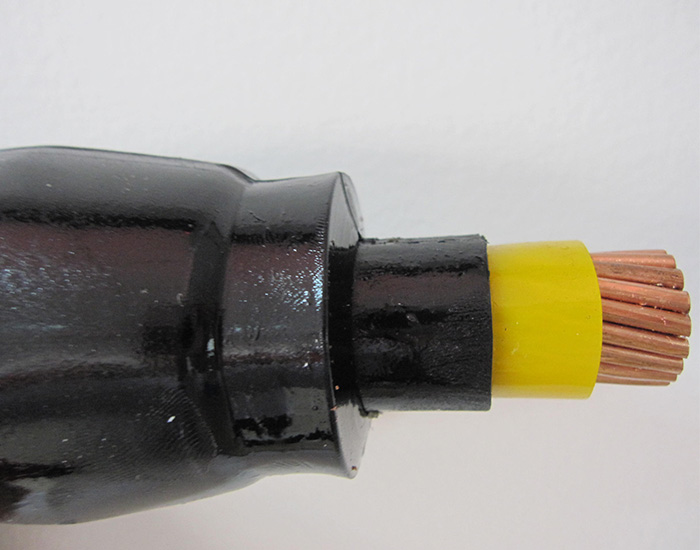

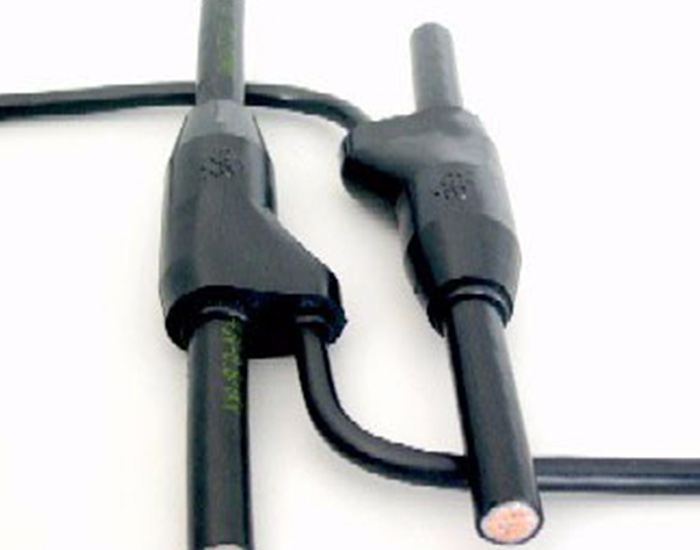

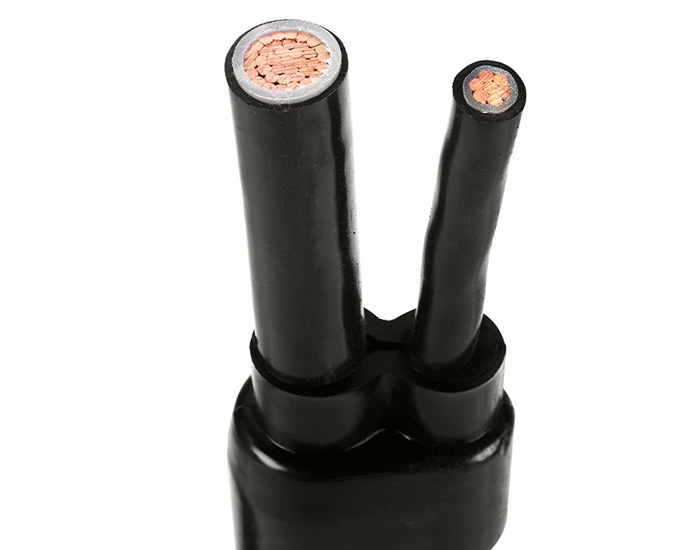

3、分支接頭；

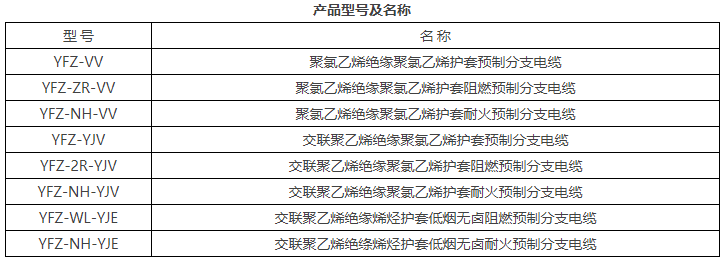

4、相關附件，并具有三種類型：普通型、阻燃型（ZR）、耐火型(NH)。預分支電纜是高層建筑中母線槽供電的替代產品，他具有供電可靠、安裝方便、防水性好，占建筑面積小、故障率低、價格便宜、免維修維護等優點，適用于交流額定電壓為0.6/1KV配電線路中。廣泛應用于高中層建筑、住宅樓、商廈、賓館、醫院電氣豎井內垂直供電，也適用于隧道、機場、橋梁、公路等供電系統。

產品優點

1、優良的抗震性、氣密性、防水性和耐火性

2、主干電纜導體無接頭，連續性好，減少故障發生幾率

3、采用先進的全機械化壓接技術，避免人為因素的影響

4、可定制性高，可根據配電系統的配電點的需要設定分支位置

5、分支體接觸電阻極小，不受熱脹冷縮的影響

6、降低配電成本及工程造價，經濟指標高，綜合效益明顯

7、安裝簡便，施工周期短，相比封閉母線槽大幅度減少安裝工時

8、安裝運行后免維護，在平時不需要作任何維護和保養

主要優點

可明顯的降低配電成本

1、與封閉母線槽相比，價格便宜降低工程造價，并且經濟指標高，綜合效益明顯，而且規格齊全，選用靈活，任意組合

2、分支頭根據配電系統的配電點的需要，可任意設定分支位置安裝環境要求低，施工簡便

3、占用建筑面積小，對土建的空間尺寸無要求

4、敷設簡單，安裝便捷，使用環境要求低，可直接敷設于電纜溝內、建筑的專用電纜豎井內，也可敷設于不同的電纜橋架中，安裝精度低

5、與封閉母線槽相比，電纜的走向隨意，彎曲半徑小，大大降低了施工難度，縮小了空間尺寸

6、安裝勞動強度小，施工周期短，僅有封閉母線槽安裝時的十分之一

優良的抗震性、氣密性、防水性和耐火性

1、具有優良的抗震性，一般封閉式機械型連接母線槽，因以墻體為依托平行安裝，當墻體受震動后封閉母線槽的各接頭松動，而預制分支電纜不會受到影響、特別在通過建筑的沉降縫時不需要任何措施

2、良好的氣密性、防水性，能在潮濕的環境中正常供電運行，并且也能敷設在露天和埋在土壤中

3、耐火型預制分支電纜在燃燒的情況下，保持90Min正常送電運行

免維護

1、與分支電纜按規定的方法安裝后，一次性開通率高

2、正常運行的預制分支電纜整個系統，在平時不需要作任何維護和保養

3、后期事故搶修簡單，維護成本極低

敷設與安裝前的準備

1、根據設計圖紙要求熟悉確定電纜的敷設方向和位置

2、擬訂施工方案組織專業施工人員

3、準備敷設安裝的工具設備

4、核實電纜的型號規格及包裝順序

5、核實所配附件，分配附件的安裝地點

施工方

1、將電纜線盤放在放線架上

2、當電纜垂直安裝時，電纜放線架至于樓下，將電纜通過繩索用卷揚機或滑輪組提升，要求每層樓須有專業施工人員。至于終端后將電纜掛在安裝好的掛具鉤上

3、當電纜水平安裝時，電纜放線架至于受電位置，將電纜通過專業施工人員（要求每隔兩米一人，在指揮人員）利用人力放設

4、對預制分支電纜主干線和分支線按要求對中間部位進行固定

5、將主干線、分支線與電器控制裝置分別按相序進行連接

6、安裝完畢后清理現場，對預制分支電纜各相所接的各回路，進行絕緣電阻測量

7、填寫施工記錄

預分支電纜敷設與安裝時注意事項

1、敷設時盡量采用順向吊裝，當施工現場受到限制或有特殊要求時，也可采用逆向放裝。無論哪種放設方式，其過程中不許提前放開支線，防止分支體在通過孔洞時刮傷，并且避免受到過大的機械外力

2、在提升吊裝時一定選擇于電纜重量4倍以上強度的繩索，敷設完畢后首先由上而下的安裝固定夾具

3、敷設安裝過程中不能小于25D電纜彎曲半徑

4、固定單芯型預制分支電纜時，禁止使用金屬夾具

5、主干線和分支線與受電測電器和用電測電器連接時，必須使用金屬線夾，并正確的選用線夾的金屬類型

6、掛具必須安裝在承重墻體上

預分支電纜訂貨

預分支電纜是根據建設工程的配電特點、設計要求和環境情況而整體預制的，訂貨需要注意以下情況：

1、正確的提供預制分支電纜的品種及型號

2、明確各分支頭之間的準確距離，終端分支頭到掛具的尺寸

3、明確分支線的準確長度

4、提供預分支電纜主干線始端至第一分支頭的距離

5、提供配電系統圖和預制分支電纜尺寸草圖

知識點延伸

分支電纜跟預分支電纜的相同點和不同之處在哪?

預分支電纜是工廠在生產主干電纜時按用戶設計圖紙預制分支線的電纜.是近年來的一項新技術產品。

分支電纜：連接用電設備配電網路的電纜。

相同點：都是從電纜主干中引出分支線纜。

不同點：預分支電纜的分支接頭是在工廠里工業化生產處理的，分支電纜有可能是在現場通過T接箱進行分支連接的。

預分支電纜接頭是怎么算的

預分支電纜的電纜頭計算規格首先也要符合定額所規定，在符合規定后主線起點算一個頭，其間分支處不能算電纜頭（因為廠家已經做好而來），分支末端符合條件的也可以分別計算電纜頭。

電力電纜預分支接頭接法：

1、在預先測量好的尺寸出切開護套和絕緣，根據不同截面大小電纜切開護套和絕緣的尺寸不同；

2、用C型管對應相應色序壓接主干和分支線，壓接時注意壓接鉗的力度，不能過松或過緊，過松會造成電纜壓接脫落，導致斷路，壓接過緊會壓斷導體或造成導體斷股。

3、在壓接好的導體裸露處用聚四氟乙烯帶纏繞烘烤透明，再纏繞防水膠帶（老虎帶）后可用木制錘子收縮纜芯，以方便注塑。

4、在注塑過程中應選擇合適模具和注意注塑機模具注塑處的密封，模具過大造成成本浪費，模具過小造成次品，密封不好兩端跑焦，影響注塑效果。

5、預分支電纜應充分冷卻后才可裝盤，否則會造成連接體扁形，影響美觀。

6、包裝時應注意分支和主干的端頭密封，防止線芯進水。

預分支電纜的檢測：

a. 除例行耐壓試驗外，務必增加絕緣電阻檢測，用搖表即可，在每個分支體完成注塑完成后用搖表測量絕緣情況，在成品耐壓后也應用搖表檢測絕緣情況，防止在水冷卻過程中分支體進水造成短路，一般交流耐壓試驗檢測不出，只能增加一套用搖表檢測工序。

b. 線芯導通檢測，在每個分支體應測試與主干的導通試驗，防止在生產過程中由于操作不當造成分支體與主干斷路。
